무선 이어폰 QCY 배터리 교체 수리 / 구매 좌표, 주의할 점

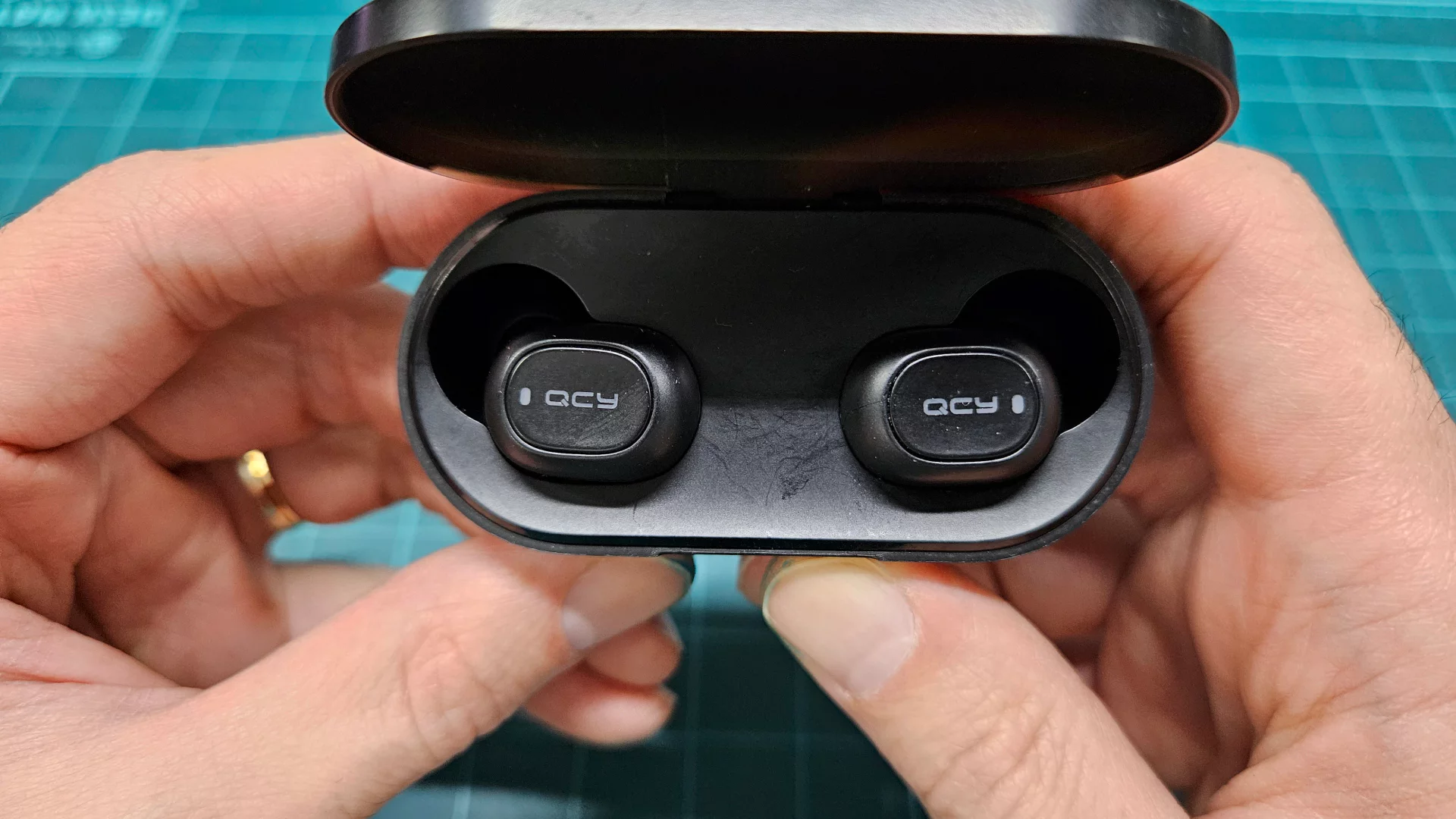

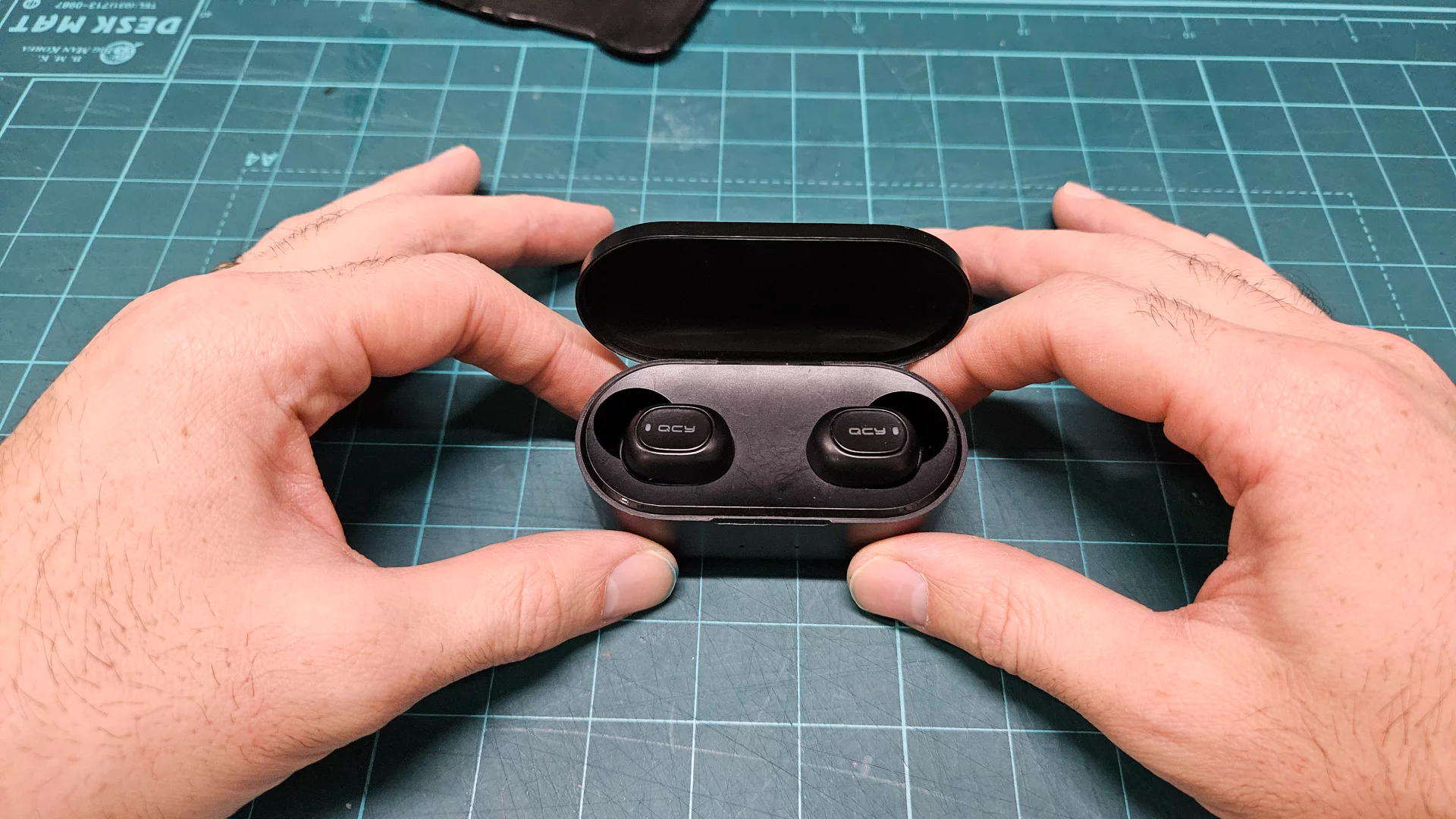

이어폰이 배터리 방전되어 전원이 들어오지 않고 있습니다. 그렇습니다 고장이 나버렸습니다. 오늘의 물건은 예전에 3만원도 되지 않는 가격으로 극강의 가성비를 자랑했던 QCY T-1 무선 이어폰 입니다. 고장났으니 수리 해야겠네요. 수리에 들어간 부품 구매 좌표도 아래에 남겨드리니 참고 하시기 바랍니다.

고장 원인 분석 / 수리 개요

사실 원인은 명확히 알고 있습니다.

작년 겨울 이어폰을 잃어버렸었는데 올해 겨울 점퍼에서 이어폰을 찾았습니다. 그렇습니다. 작년 겨울에 입었던 옷에 이어폰을 두고 1년 동안 방치해 뒀던 것이죠. 리튬 배터리 특성 상 방전 상태로 오랜 시간 방치할 경우 배터리가 고장이 나버립니다.

그래서 전원이 켜지지도 않고 충전도 안되는 배터리 완전 고장 상태가 되어버렸습니다.

무선 이어폰 제품 분해

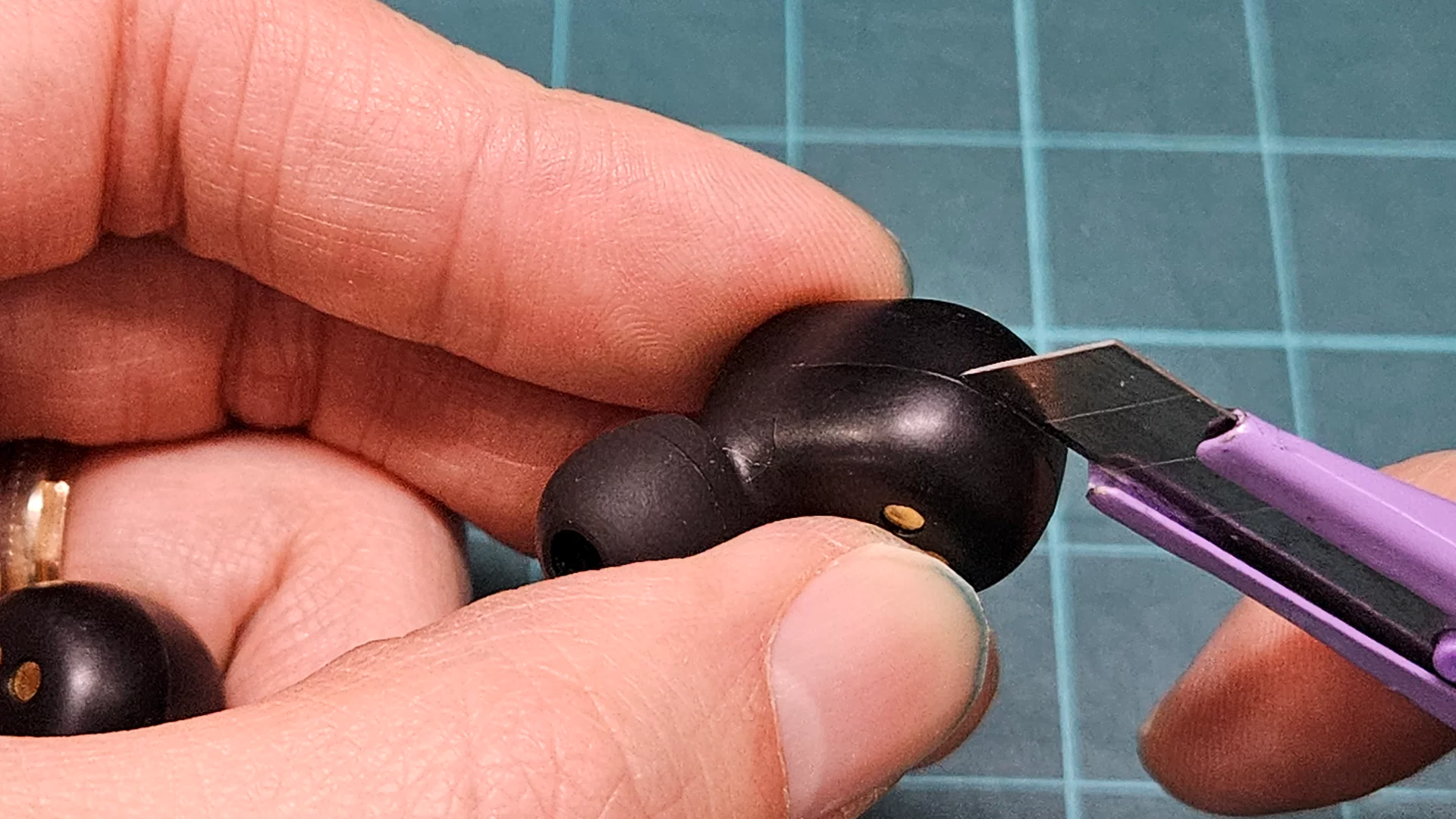

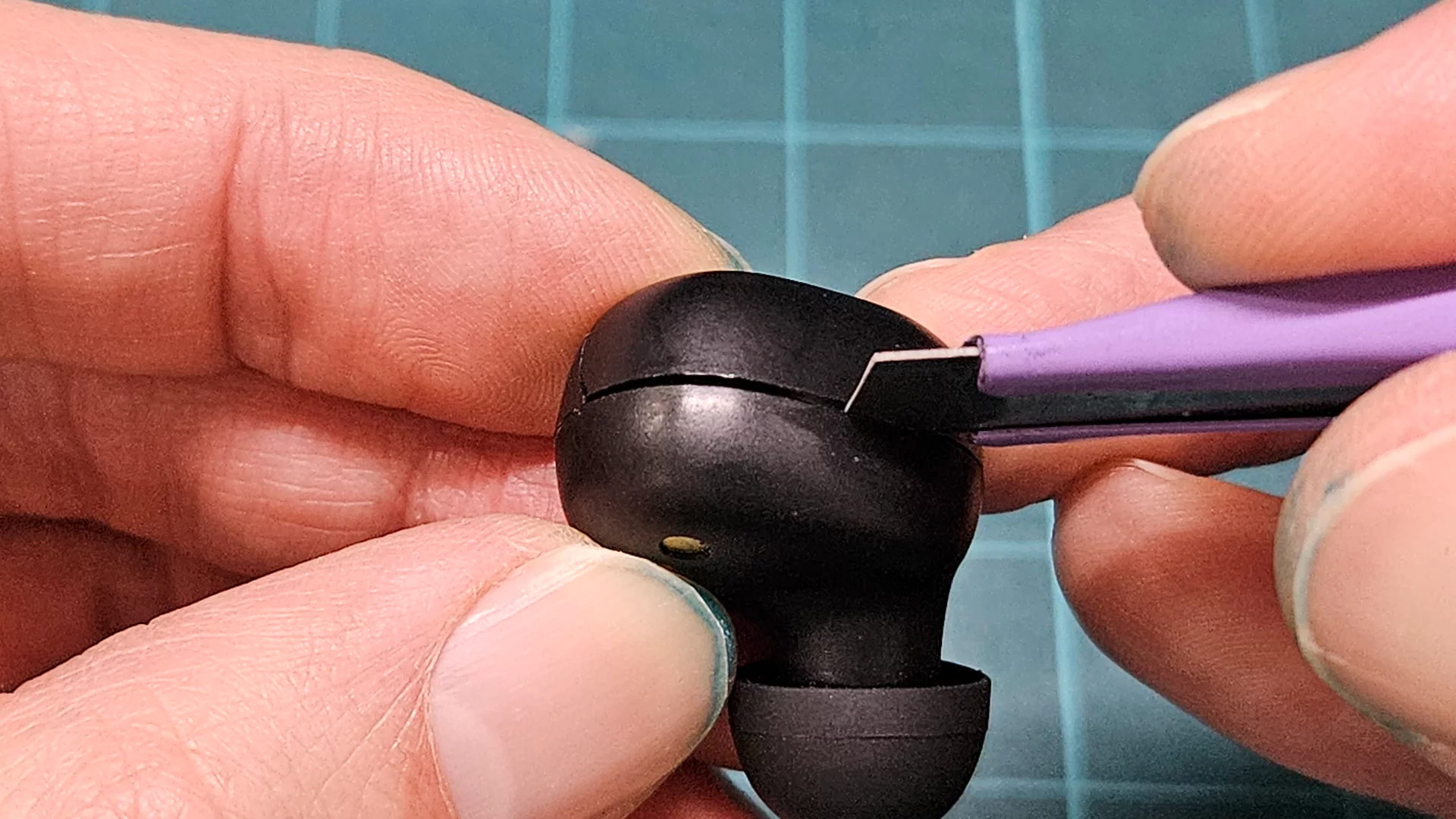

배터리 교체를 위해서 이어폰을 분해 하겠습니다. QCY T-1 이어폰의 분해는 매우 쉽습니다. 위의 그림과 같이 접합 라인을 따라서 날카로운 커터칼로 후벼 파시면 됩니다.

요래요래 틈이 벌어지면 비틀면서 열어줍니다. 강력본드나 양면테이프로 접합한 것이 아니라서 쉽게 열립니다. 칼을 비집고 집어넣고 비트는 과정에서 약간의 흠집은 날 수 있습니다만 싼 이어폰이니 그려려니 하세요~!

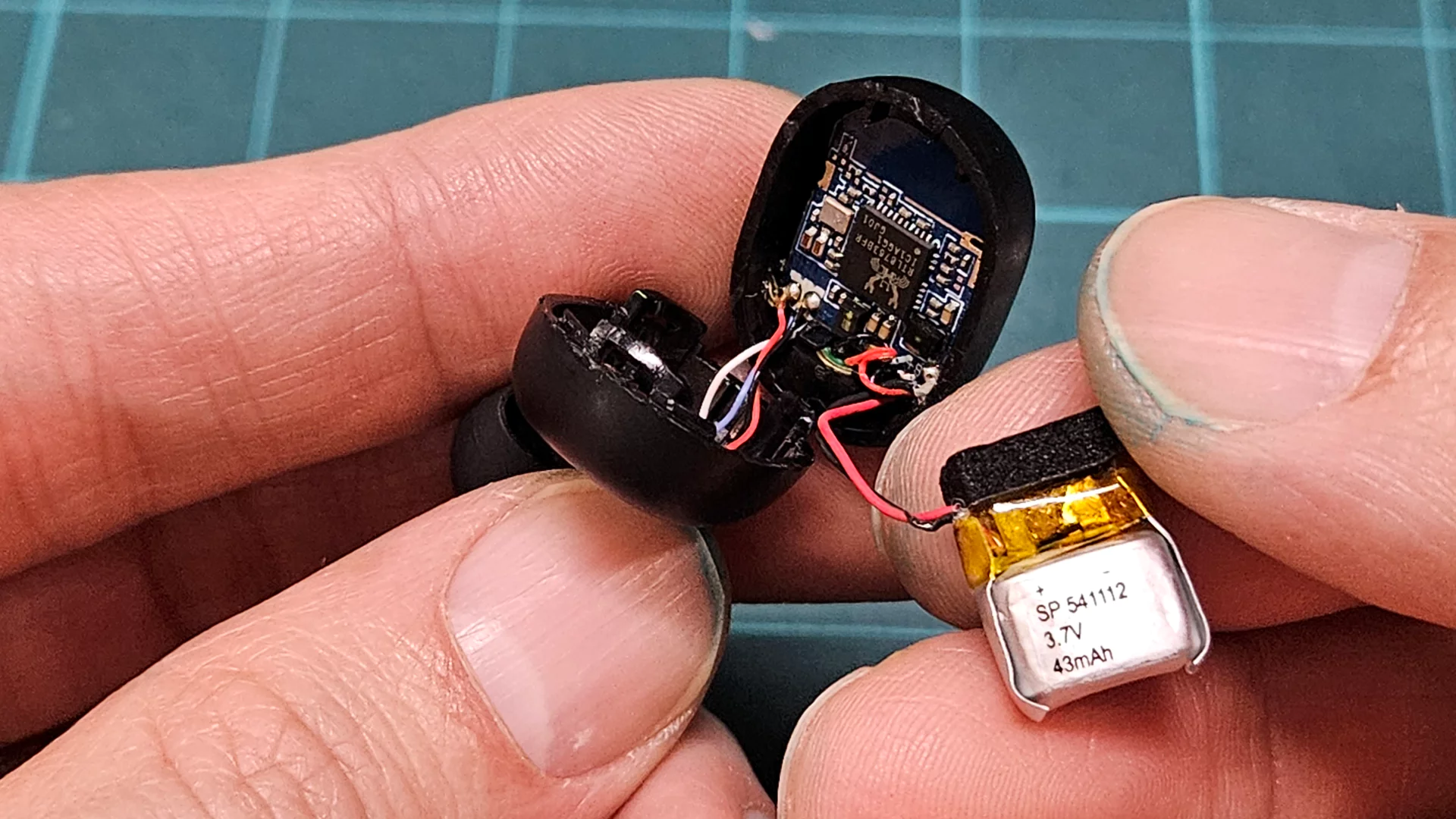

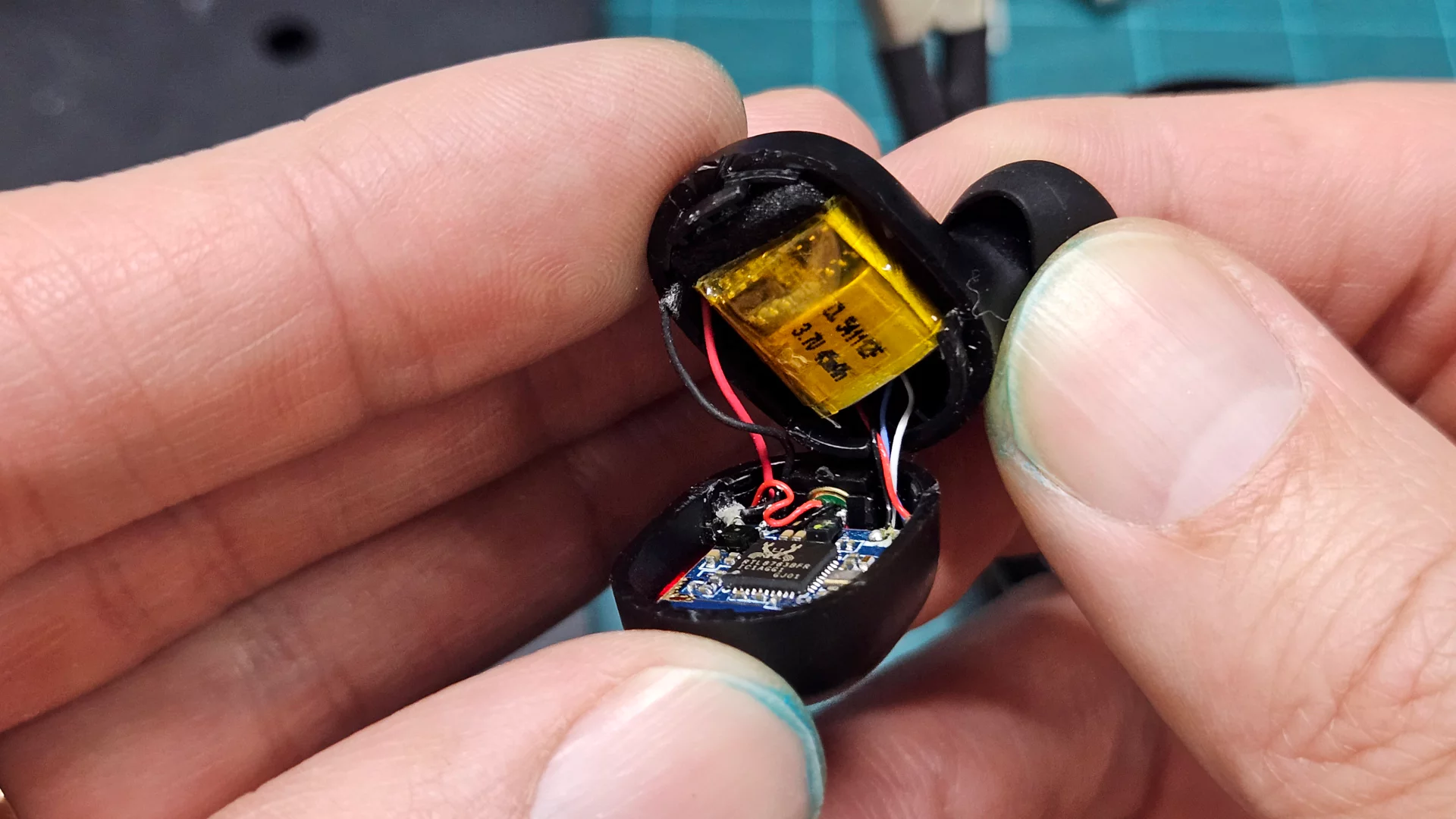

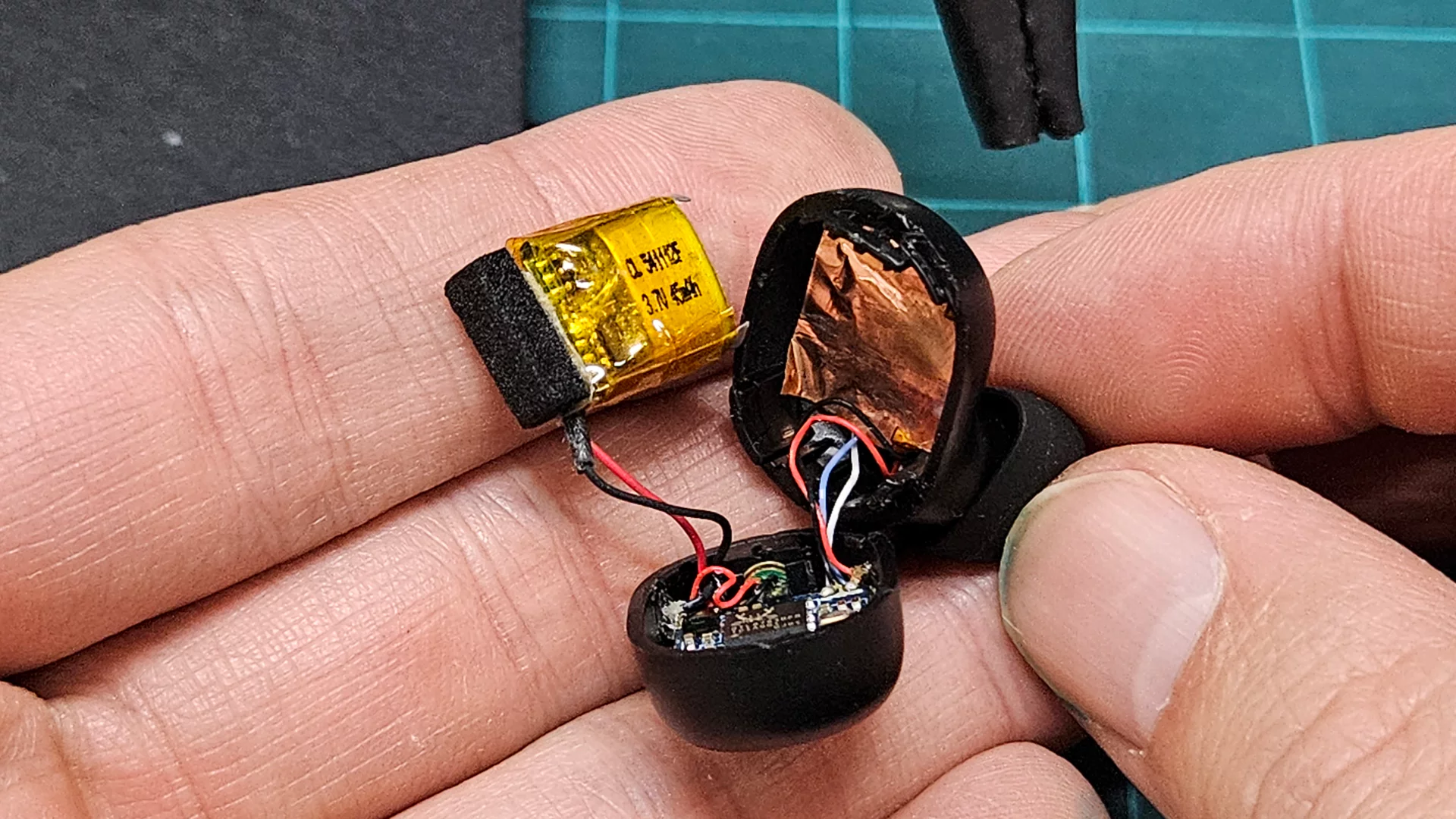

짜잔~!! 뚜껑이 열렸습니다. battery 스펙이 나오는군요

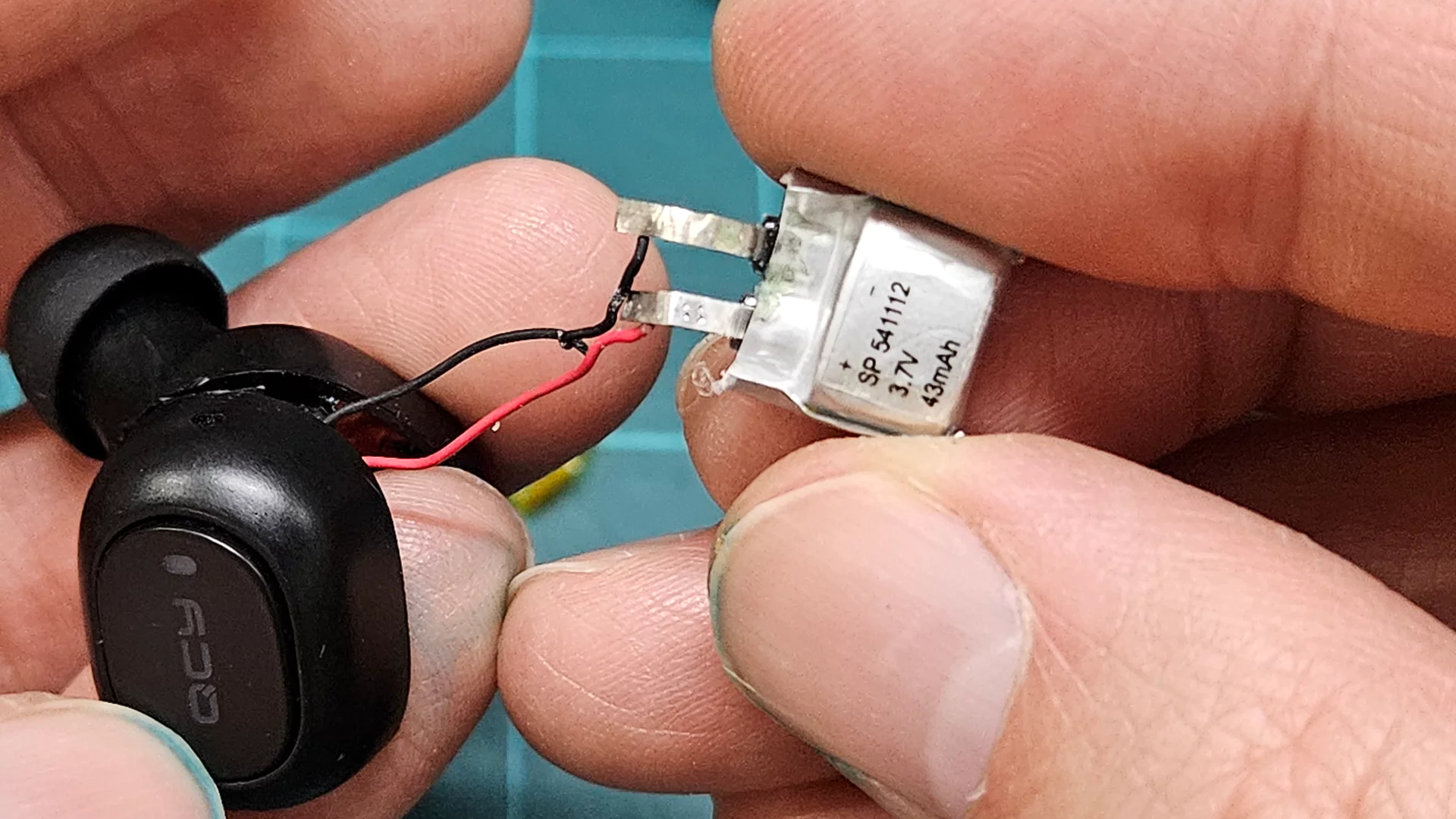

3.7v 43mAh 스펙의 541112 battery 입니다. 이 배터리는 리튬 폴리머 battery 입니다.

무선 이어폰 배터리 신품 교체

배터리는 알리에서 구매했습니다. 거의 3주 걸려서 물건이 도착했네요~~

구매 좌표는 아래와 같습니다. 아래의 링크 주소는 최저가를 보장하지 않으며 예고 없이 상품이 다른 것으로 바뀔 수 있습니다. 반드시 내용물을 확인하시고 구매하시기 바랍니다.

아래의 링크는 내돈내산이며 알리익스프레스 스폰 링크가 아님을 밝혀드립니다.

구매좌표 링크 : 알리 익스프레스 Rograpo Global Wholesale Store

541112 맞네요.. 글씨 좀 잘 쓰지 알아보기 힘드네요. 컴퓨터 님이 악필인가 봅니다.

기존 배터리를 분리하고 새 배터리로 교체하겠습니다.

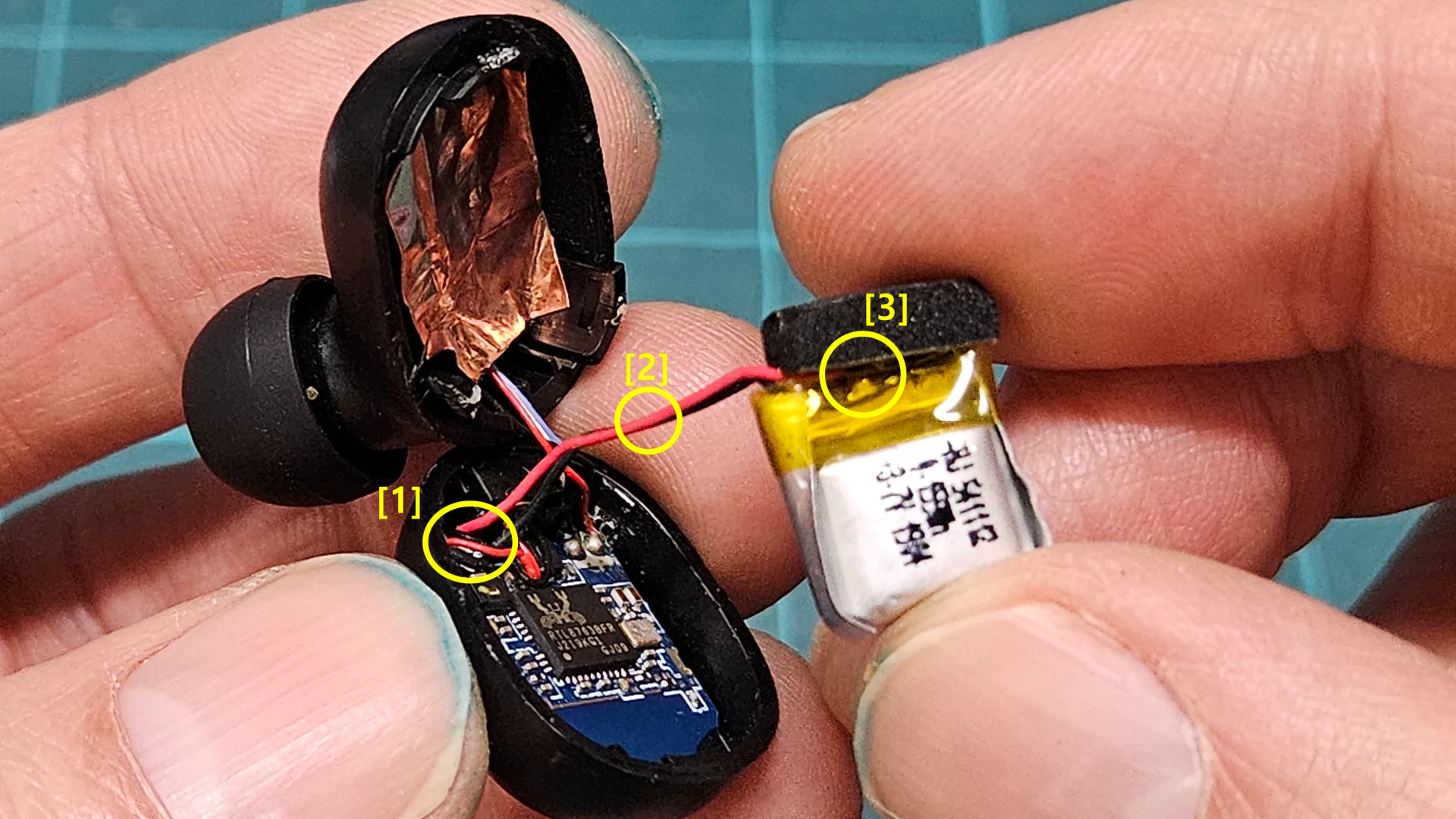

교체 포인트는 세 군대 입니다. 원하시는 부위를 선택하세요.

• 1번 – 메인보드 기판에 납땜하는 방법
  납땜 난이도가 가장 낮은 지점 입니다. 그러나 메인보드 빼낼때 틀이 깨질 위험이 있습니다.
• 2번 – 중간 전선을 잘라 잇는 방법
  기판 손상과 배터리 측의 높은 납땜 난이도를 피할 수 있으나 은근 전선끼리 납땜하는것도 짜증 나는 일입니다.
• 3번 – 전선까지는 기존 라인 살리고 배터리만 교체 / 납땜 하는 방법
  기판이나 틀이 깨질 위험이 없지만 납땜 난이도가 있습니다.

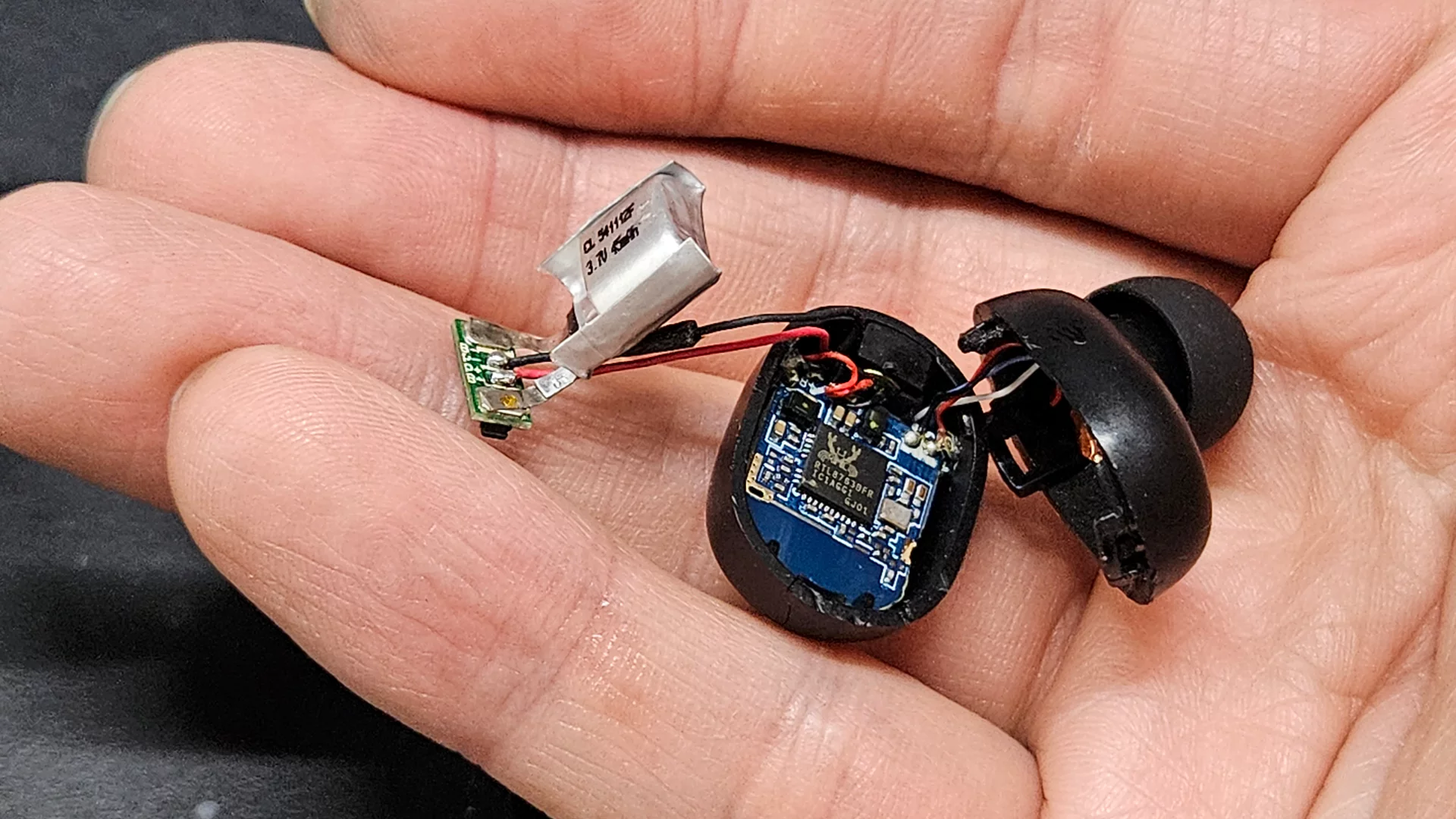

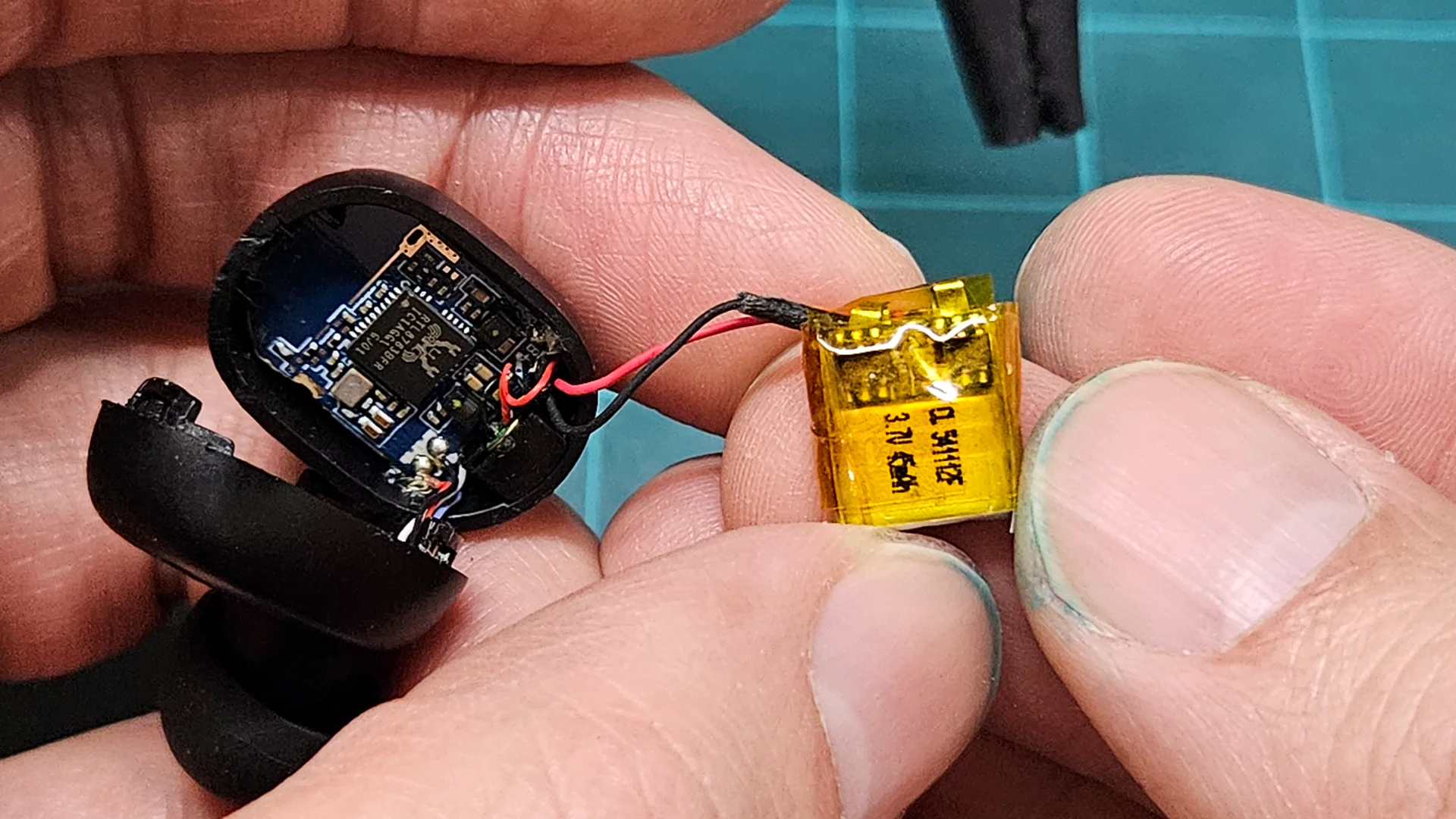

저는 3번을 선택했습니다. 기존 노란색 캡톤 테이프를 제거합니다. 배터리만 잘라내겠습니다.

수고했다 이제 너희는 빠이빠이다.

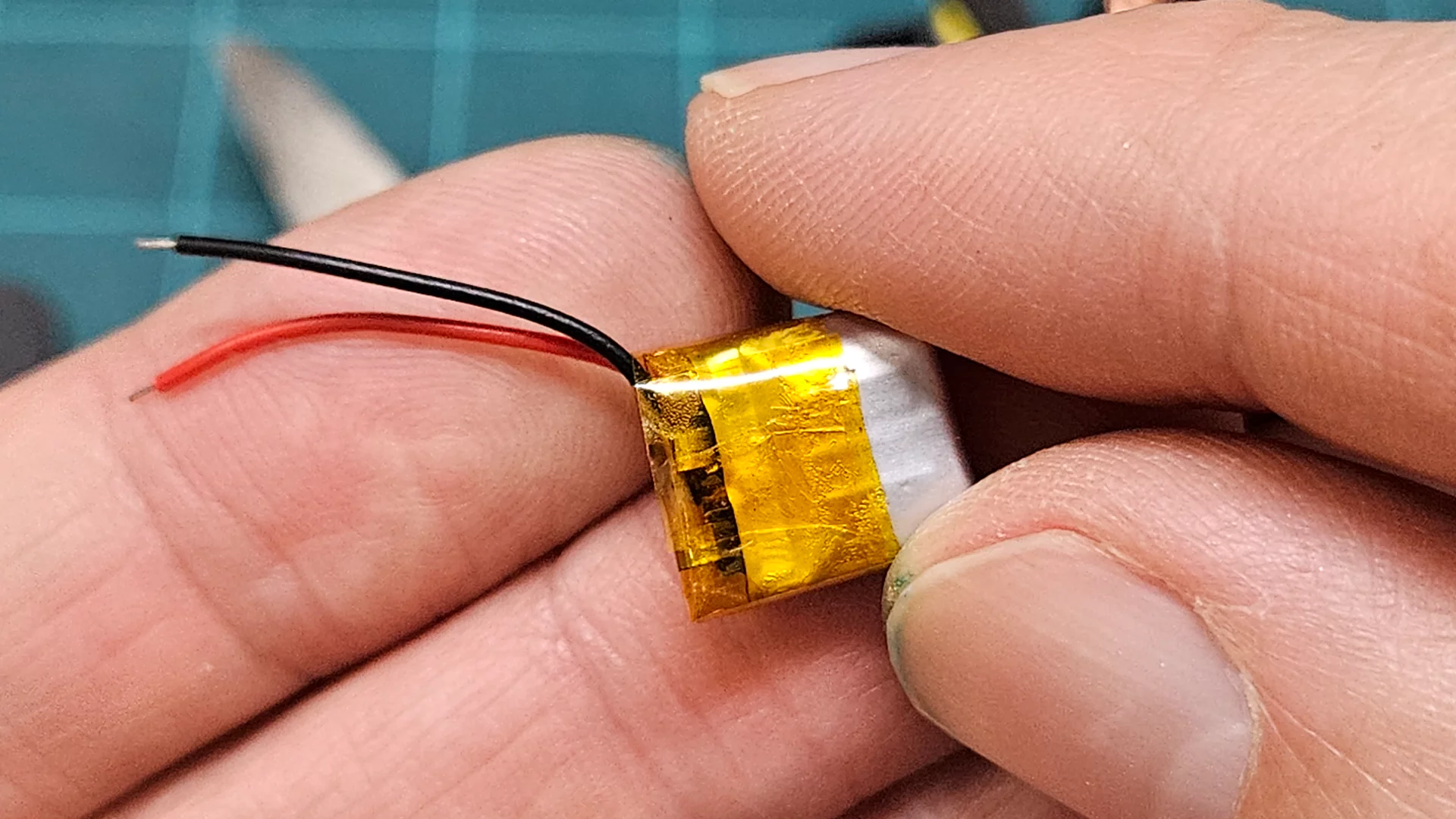

이것은 새로운 배터리 입니다. 새로운 배터리의 캡톤 테이프도 떼어 내겠습니다.

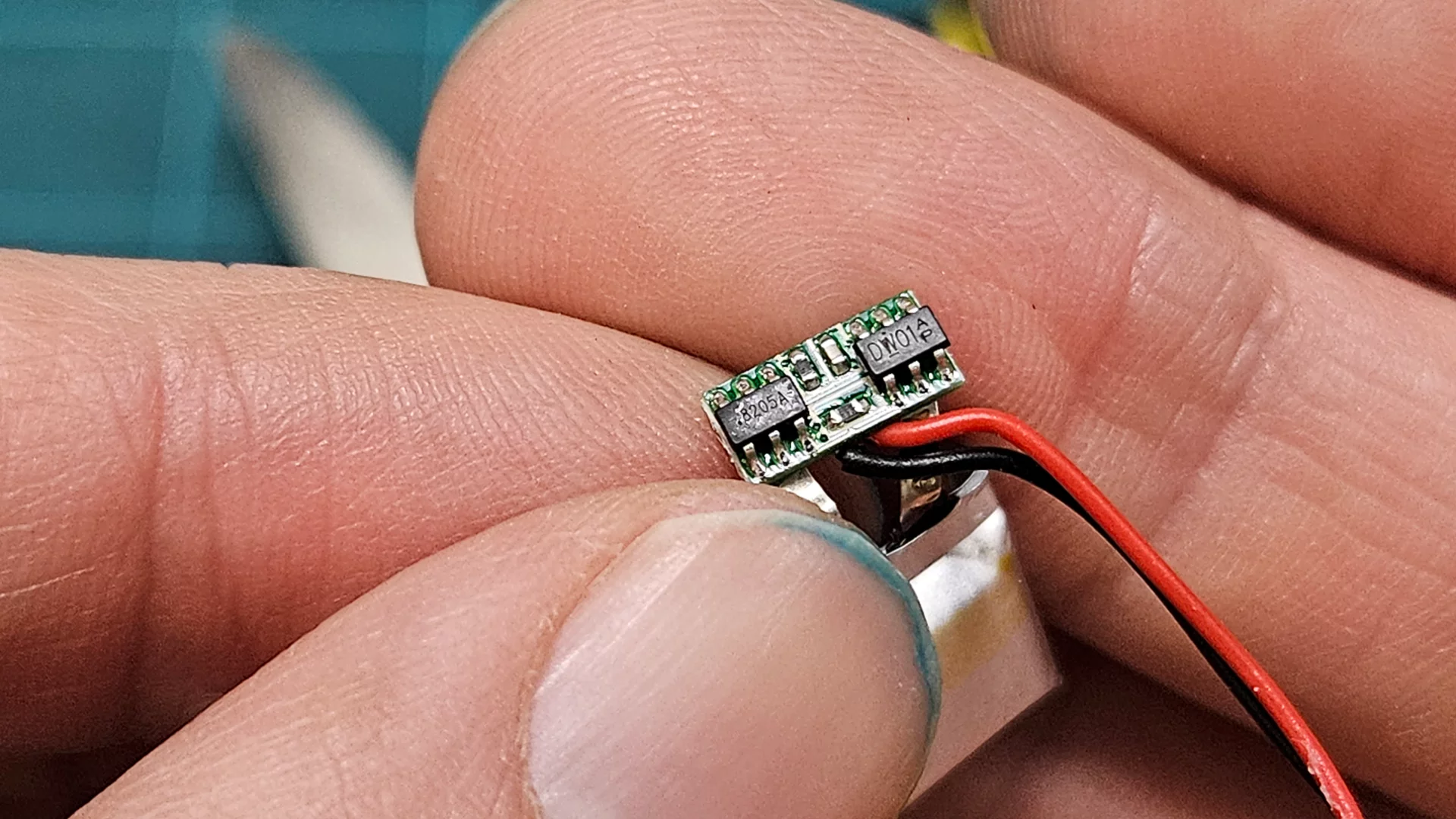

오호~~ 이것 보소~!! 새로 산 배터리에는 보호 회로가 달려 있네요. 저전압 차단 기능 있어 배터리 수명 관리가 좀 편해지겠네요.

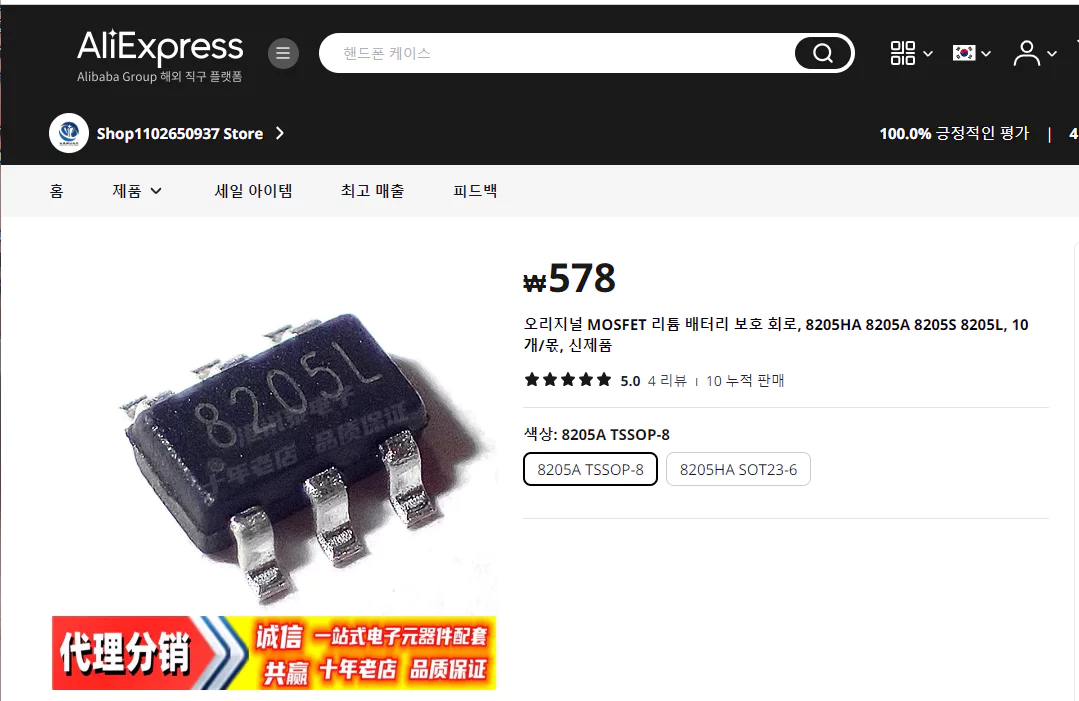

보호 회로 8205A 칩 검색해보니 500원에 팔고 있네요.

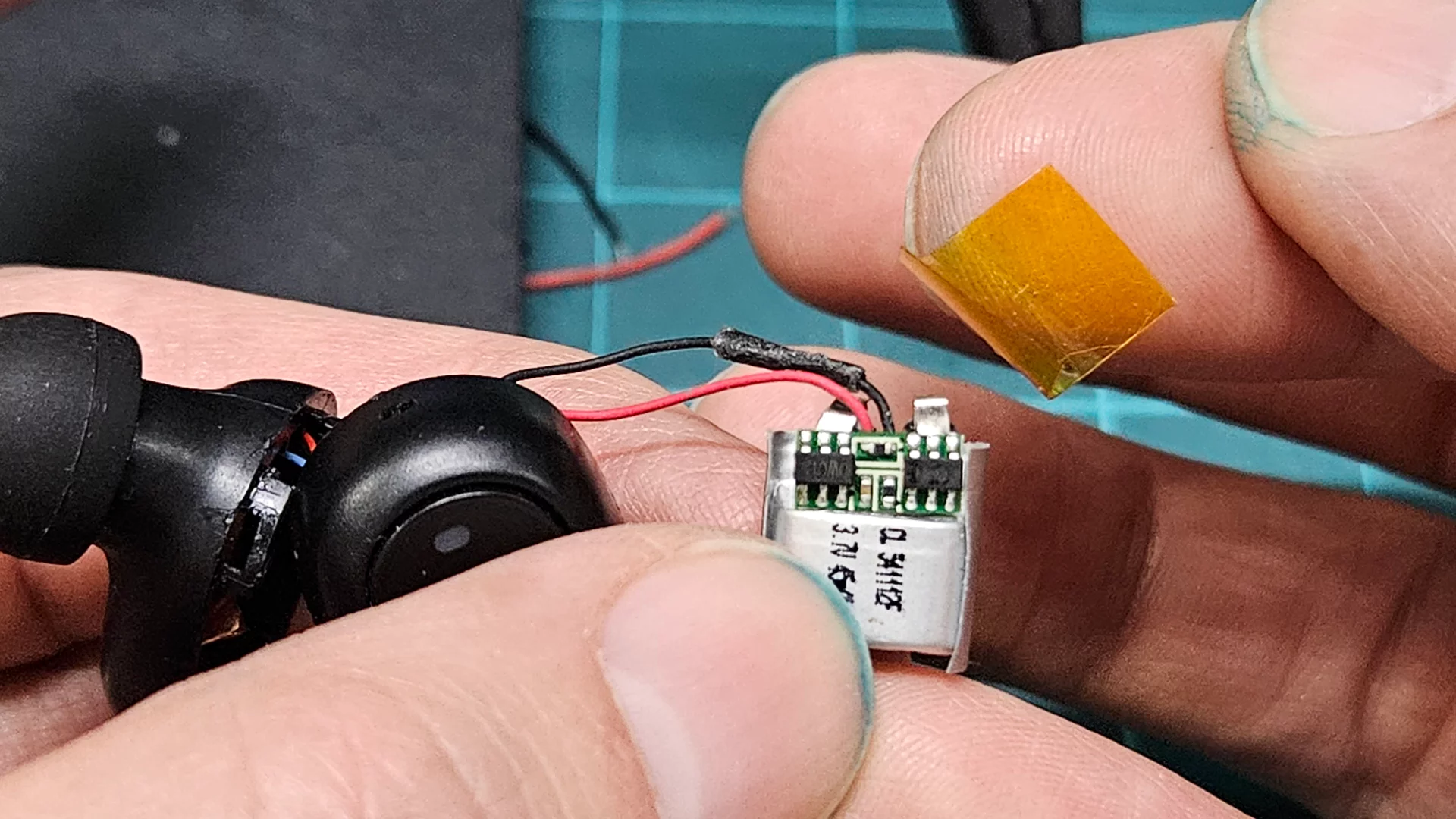

새로운 배터리 보호회로 기판을 집게로 잡아주고 부하 측 전선을 인두기로 제거 합니다.

이제 새 배터리 보호회로 부하측 접점에 무선이어폰을 이어 보겠습니다.

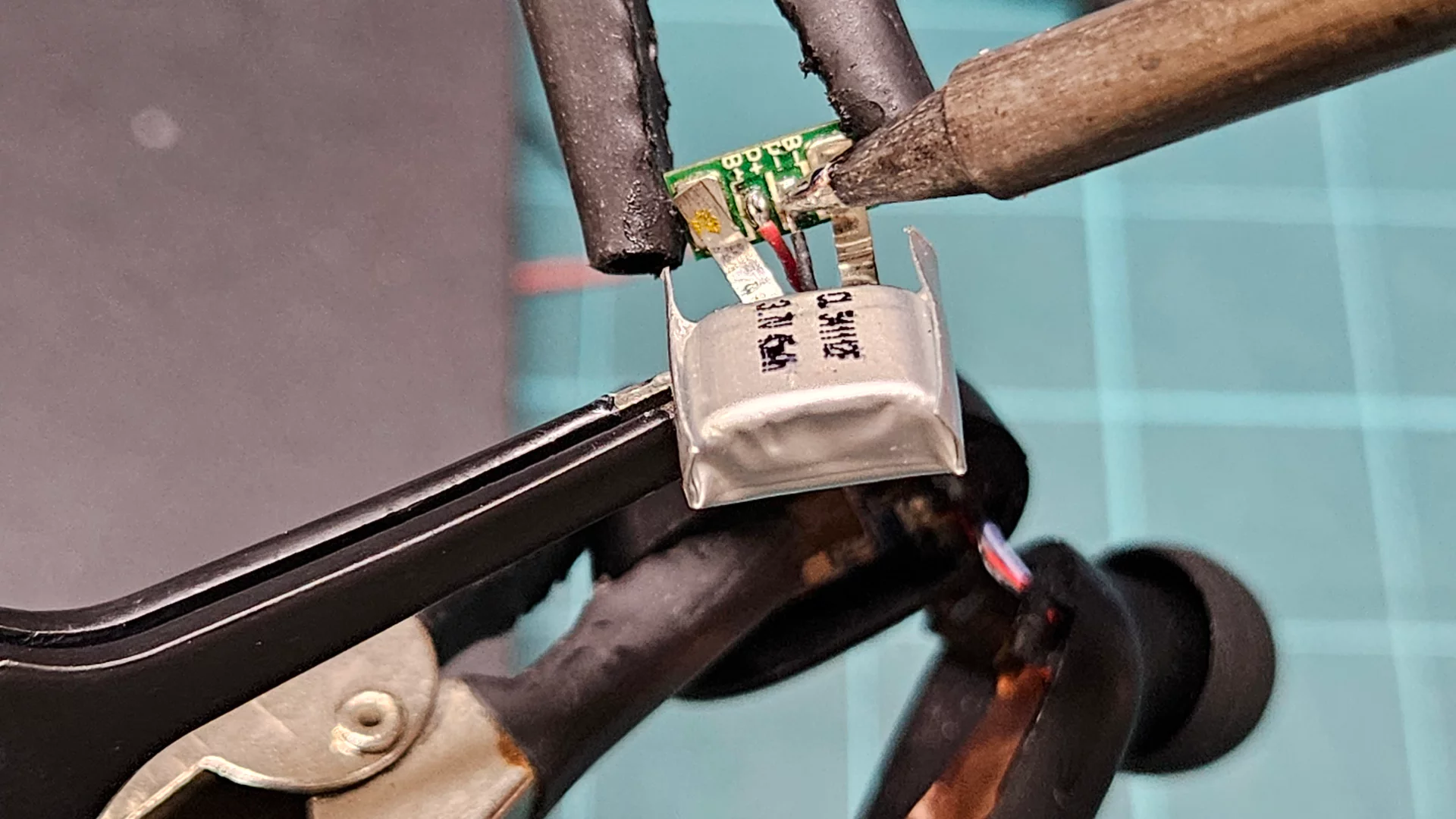

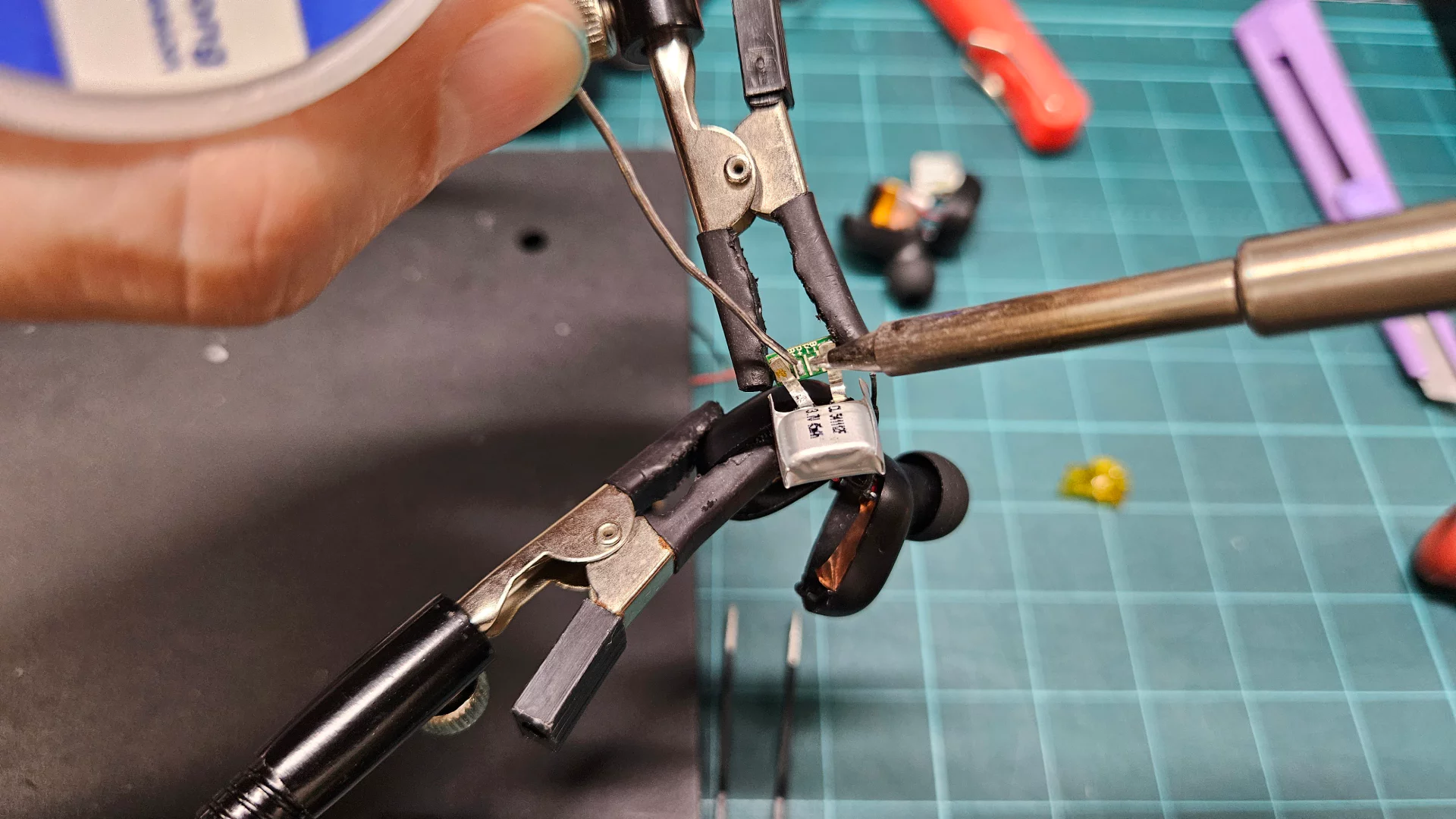

납땜~개시!!!!! 크기가 작아서 난이도가 있습니다.

납땜 완료 되었습니다.

단락 되지 않게 노란색 캡톤 테이프를 붙이겠습니다.

너무 감쌌나요? 무튼 작업은 완료되었습니다.

이제 조립 전 정상 작동되는지 테스트 해 보도록 하겠습니다.

테스트 & 무선 이어폰 조립

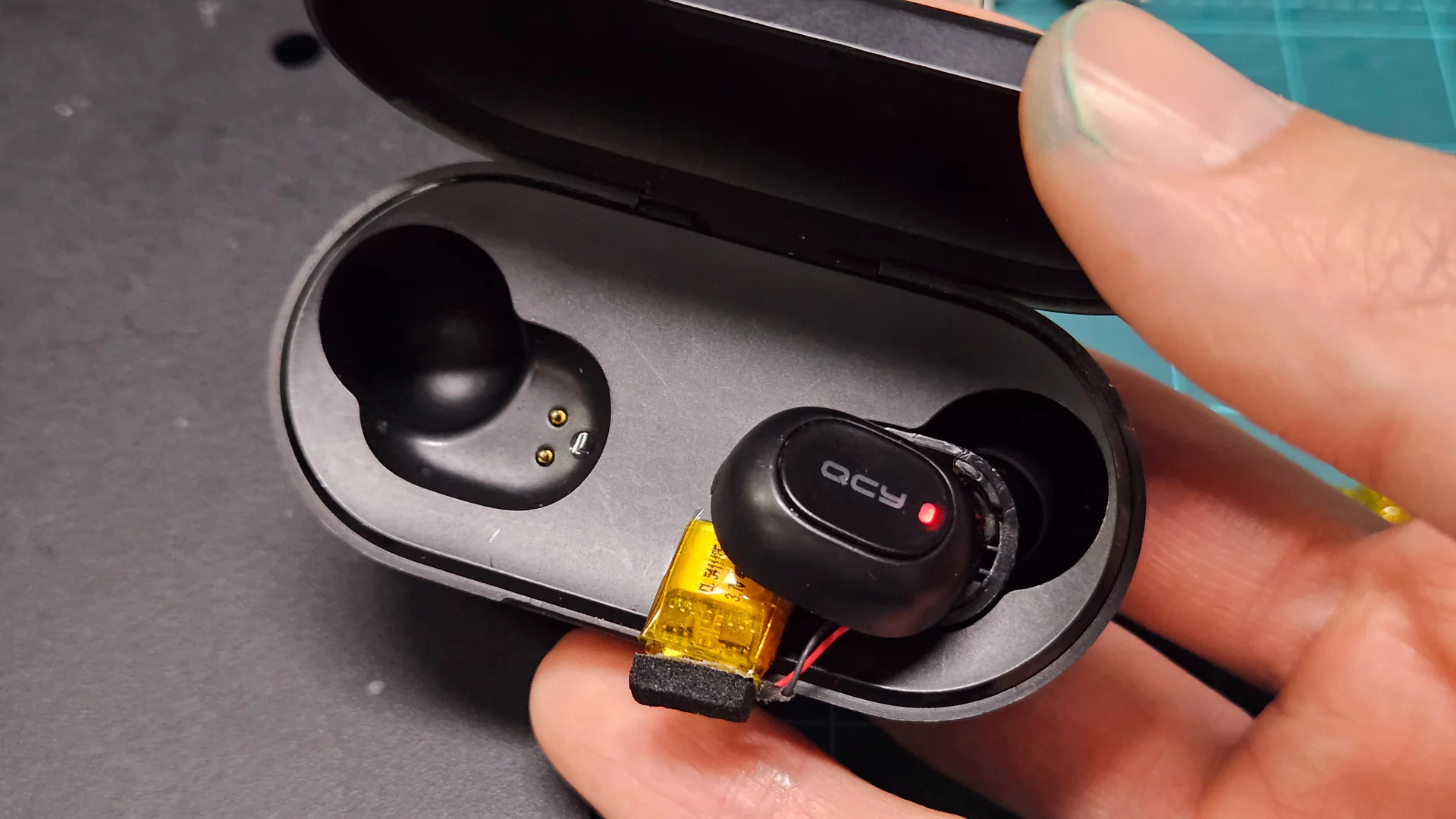

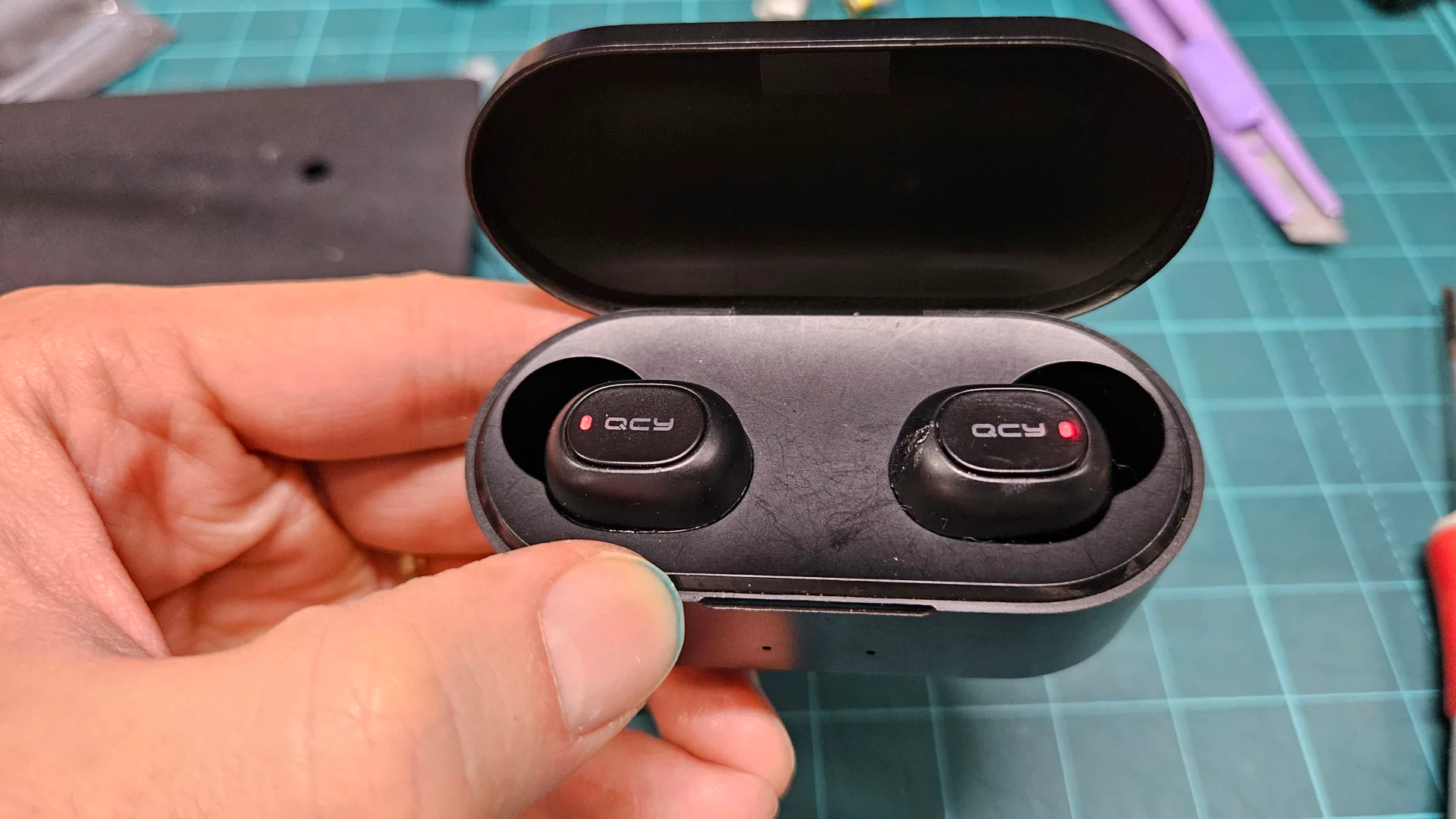

오… 정상적으로 충전되네요. 성공적으로 수리가 된 듯 합니다.

정상 작동됨을 확인하였으니 이제 조립하겠습니다.

조립은 분해의 역순 입니다. 고지가 눈앞 입니다.

이와 똑같은 방법으로 나머지 이어폰 하나도 배터리 교체 수리 해 줍니다.

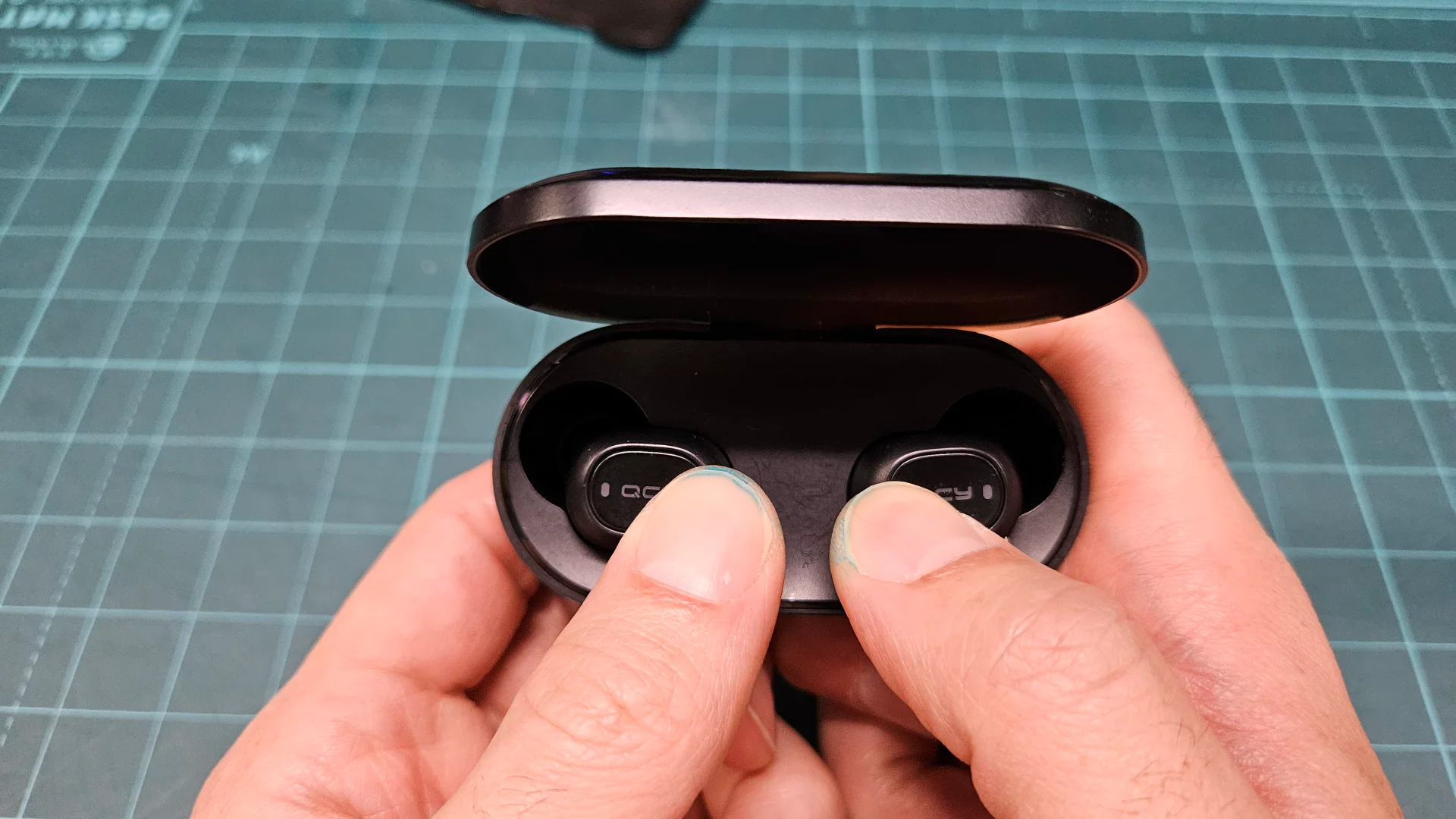

짜잔~~!! 양쪽 이어폰 모두 정상 충전되네요. 수고하셨습니다. 여기서 수리를 마치겠습니다.

수리 이후 QCY -T1 초기화 / 리셋

QCY -T1 이어폰 수리 이후 배터리 방전으로 페어링이고 뭐고 다 초기화 되었을 겁니다. 이 경우 아래와 같이 진행해 주시면 됩니다.

1. 두 이어폰의 버튼을 20초 동안 길게 눌러줍니다.
2. 누른 상태에서 빨간 LED와 백색 LED가 깜빡거리다가 꺼진 후 다시 빨간 LED와 백색 LED가 3번 깜빡이면 손을 떼 줍니다.
3. 두 이어폰을 약 1초간 눌러 전원을 켜 줍니다.
4. 전원이 켜지면 빨간 LED와 백색LED가 동시에 깜박이며 자동으로 페어링 됩니다.
5. 페어링이 완료되면 왼쪽 이어폰에서는 불을 꺼지고 오른쪽 이어폰만 백색 LED가 깜빡거립니다.
6. 오른쪽 LED만 백색으로 깜빡거릴 때 휴대폰에서 블루투스로 QCY-T1 을 잡아주세요.
