우리 아들이 가지고 노는 자동차 장난감이 고장났습니다. 위의 그림처럼 바퀴축이 부러져서 왼쪽바퀴와 오른쪽 바퀴가 따로 놀고 있습니다. -ㅅ- 오늘도 참으로 어려운 미션을 주네요. 어떻게든 한번 살려보겠습니다.
분해 / 고장부위 확인

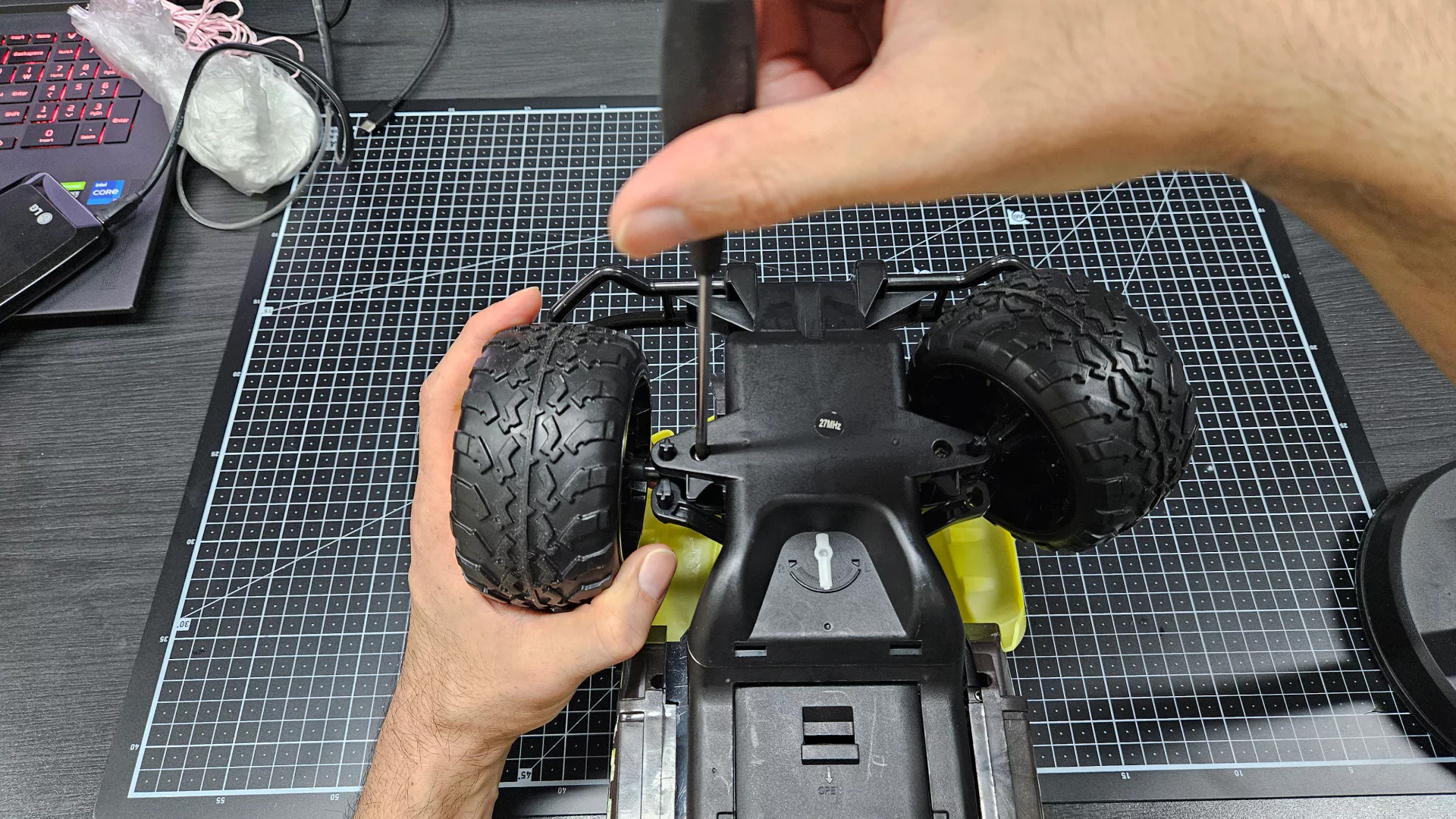

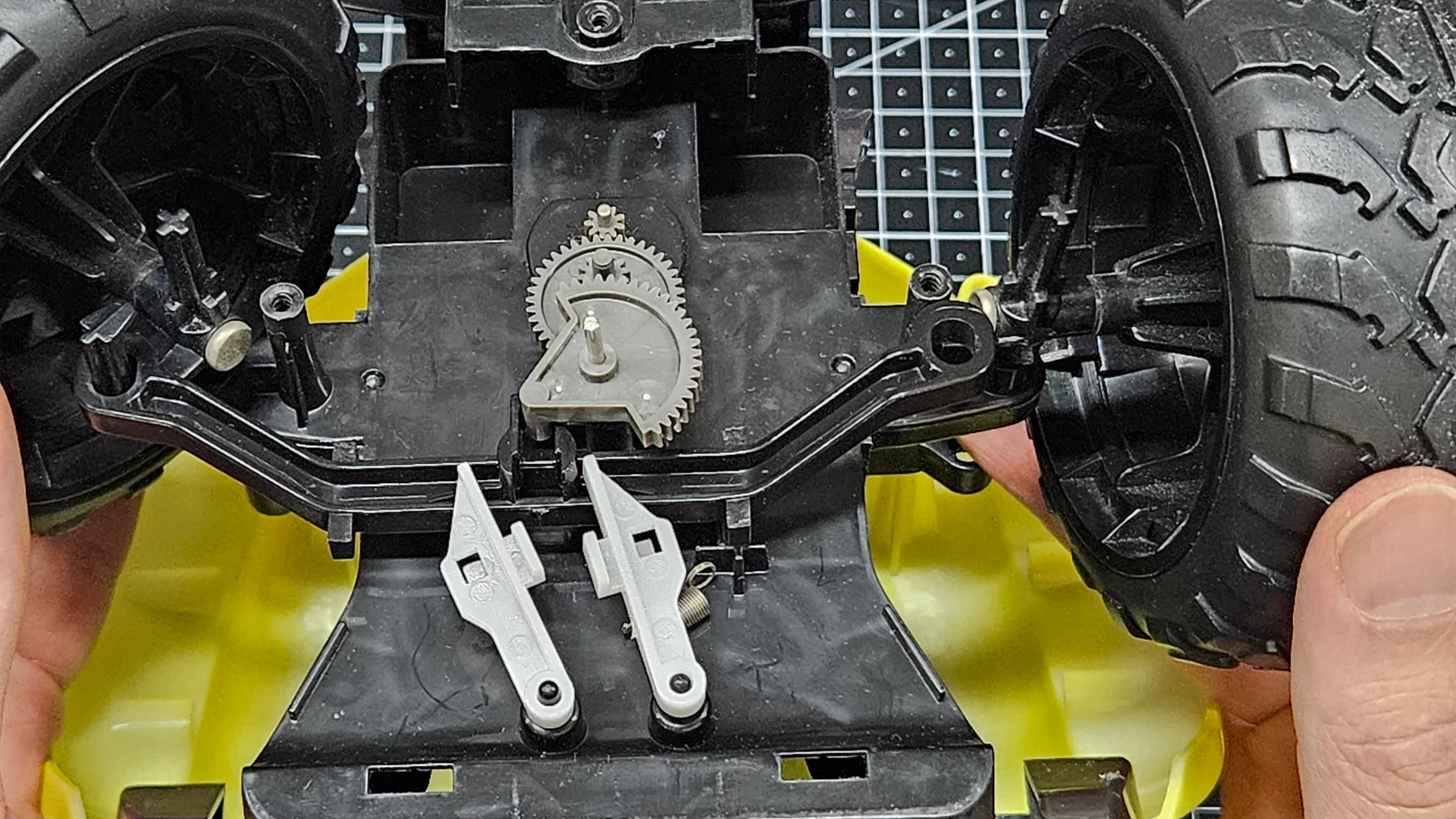

밑판 뚜껑을 열겠습니다.

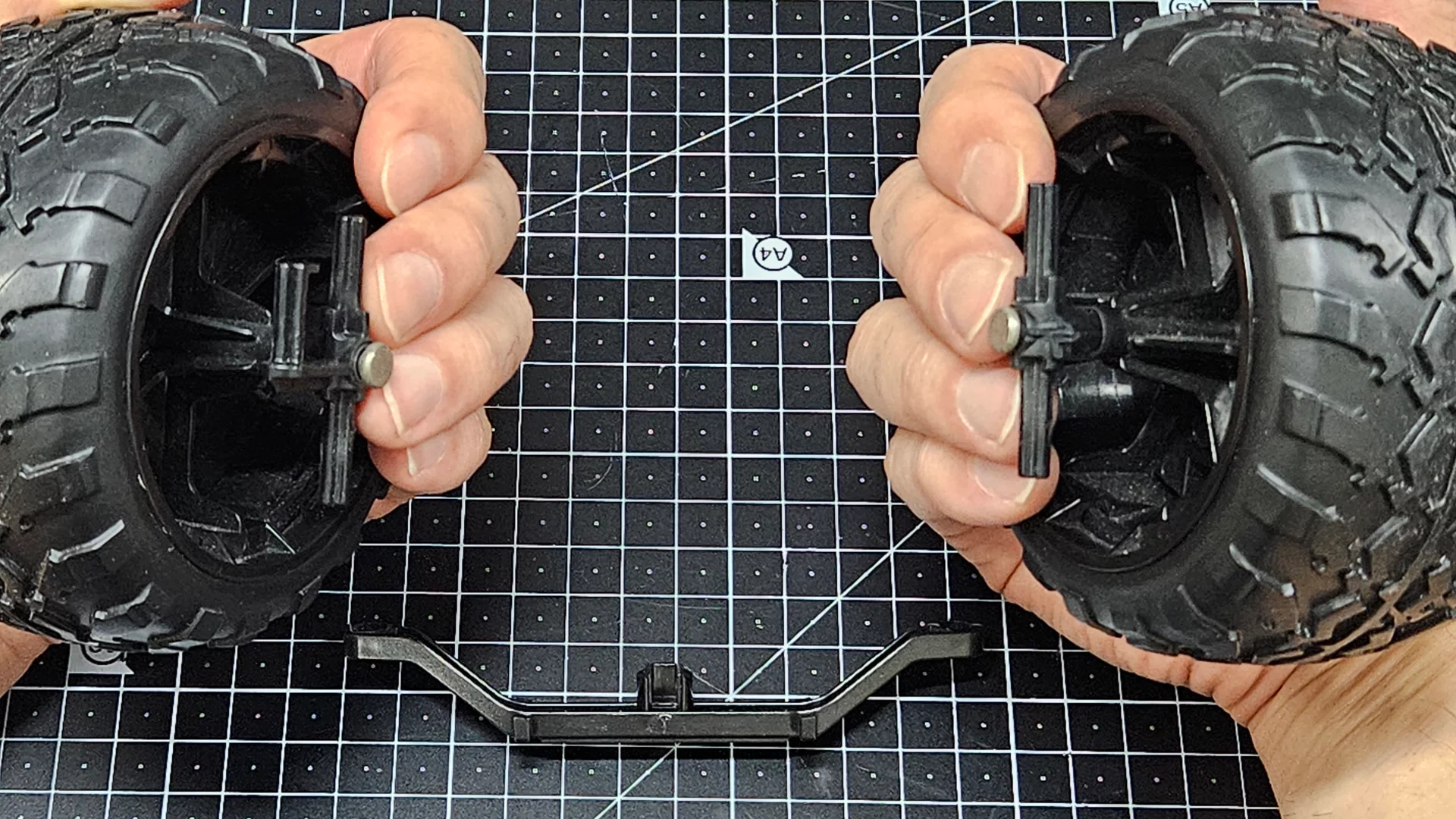

사진에서 오른쪽에 보이는 자동차 타이로드 엔드 부분이라고 해야 할까요? 바퀴를 연결해 주는 축이 깨져버렸네요.

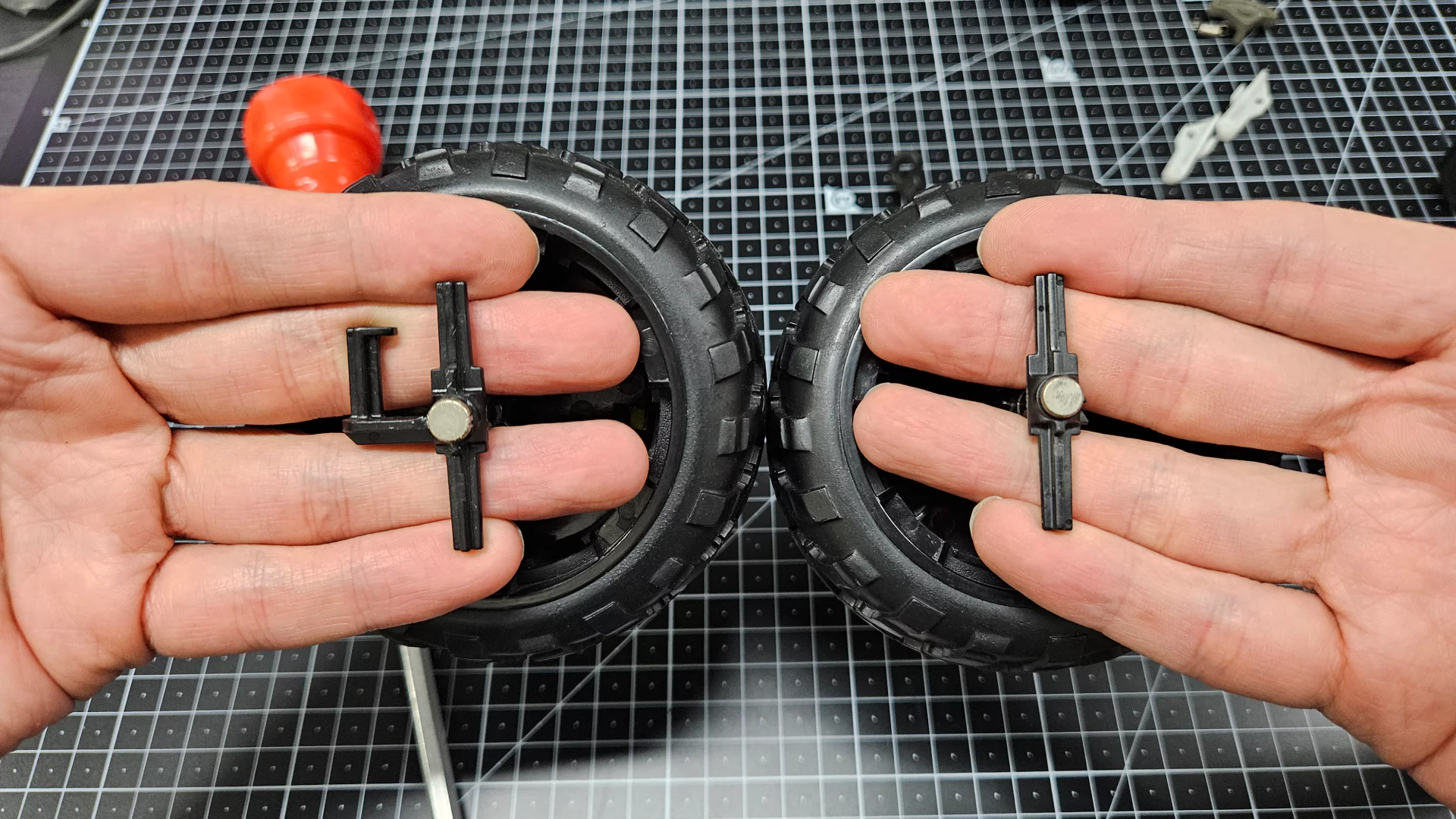

차이가 보이시나요?
이렇게 하면 확연히 보이죠? 이제 이걸 수리해보겠습니다. 힘이 많이 받는 곳이라 수리가 잘 될지 모르겠습니다.
철근 콘크리트 방식으로 수리 시도 (실패)

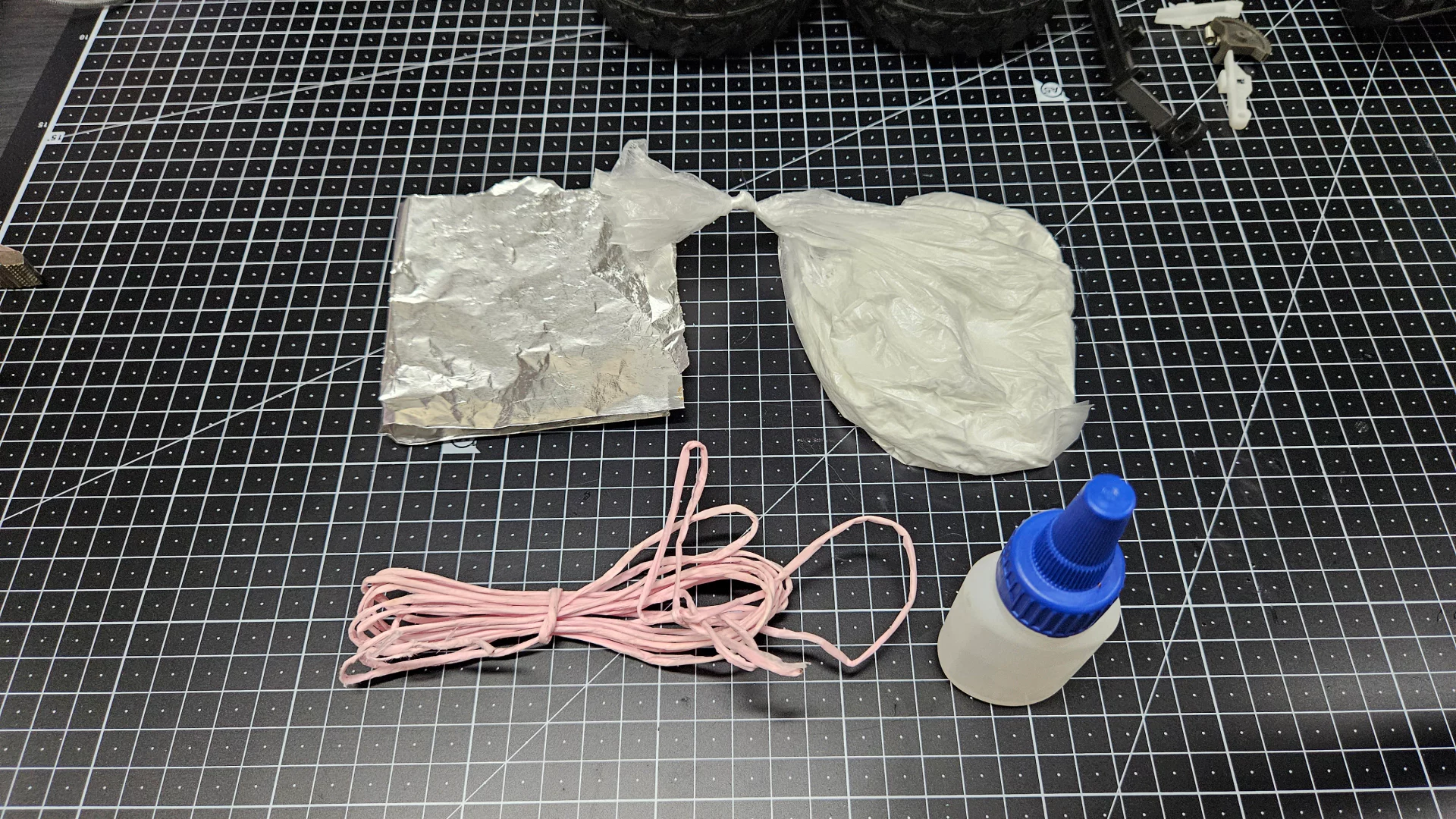

철근 콘크리트 방식으로 수리를 하기 위한 준비물 입니다.
- 철근으로 쓰일 철사
- 베이킹파우더 거푸집으로 쓸 은박지
- 콘크리트로 사용될 베이킹파우더 + 강력본드 입니다.

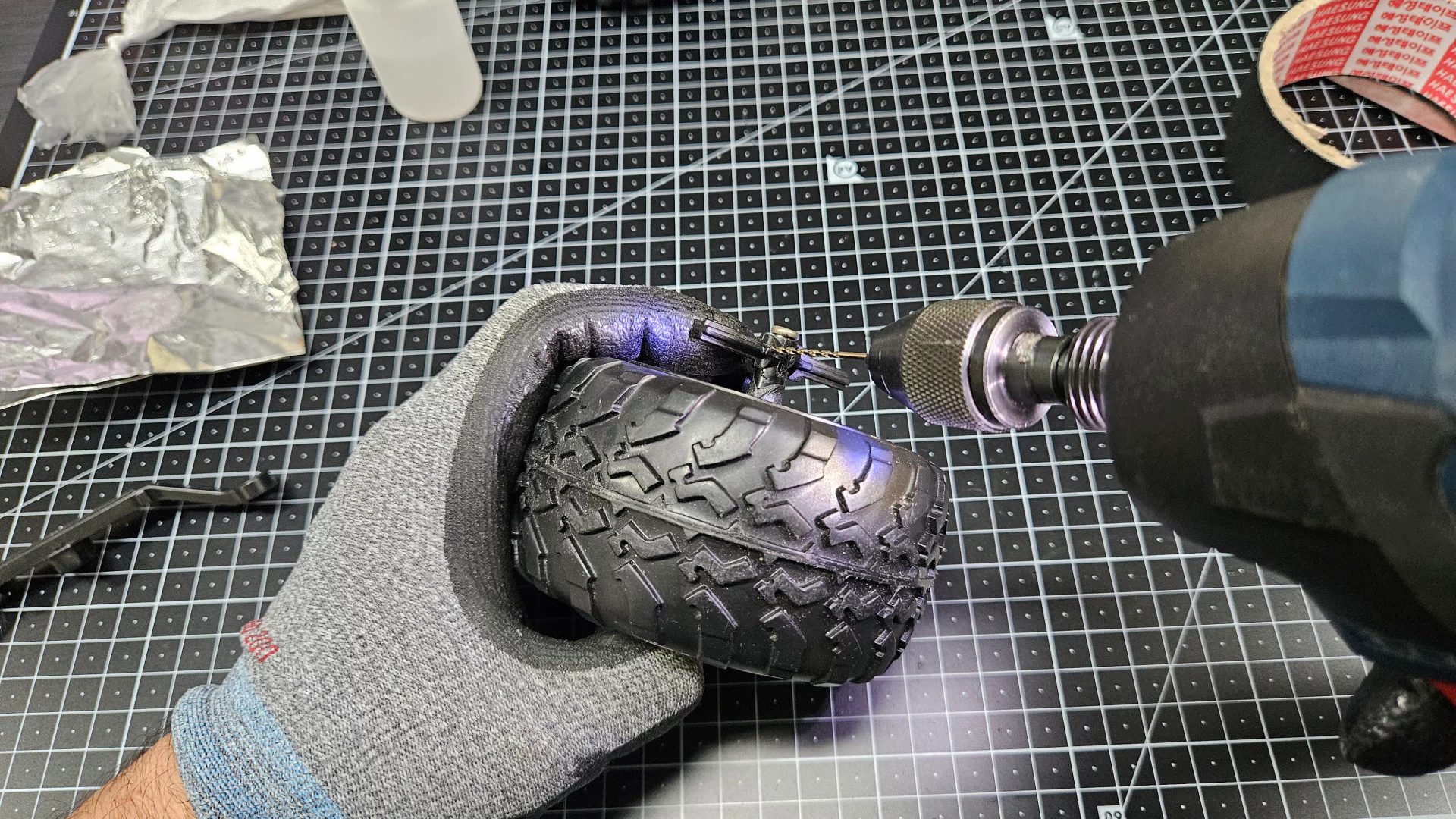

철근을 심기 위해서 부러진 축에 구멍을 뚤어 줍니다. 1mm 드릴날을 사용 하였습니다.

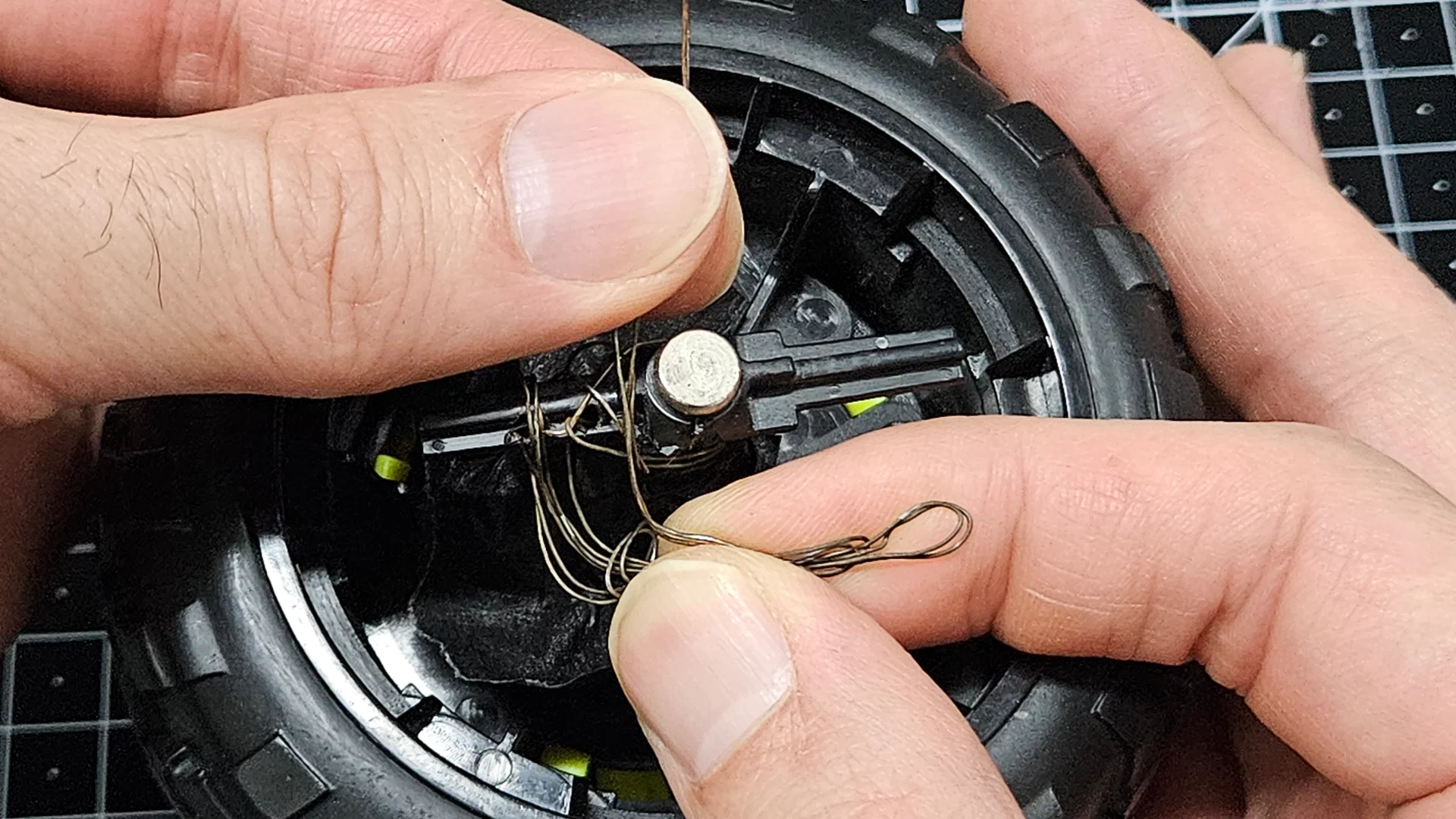

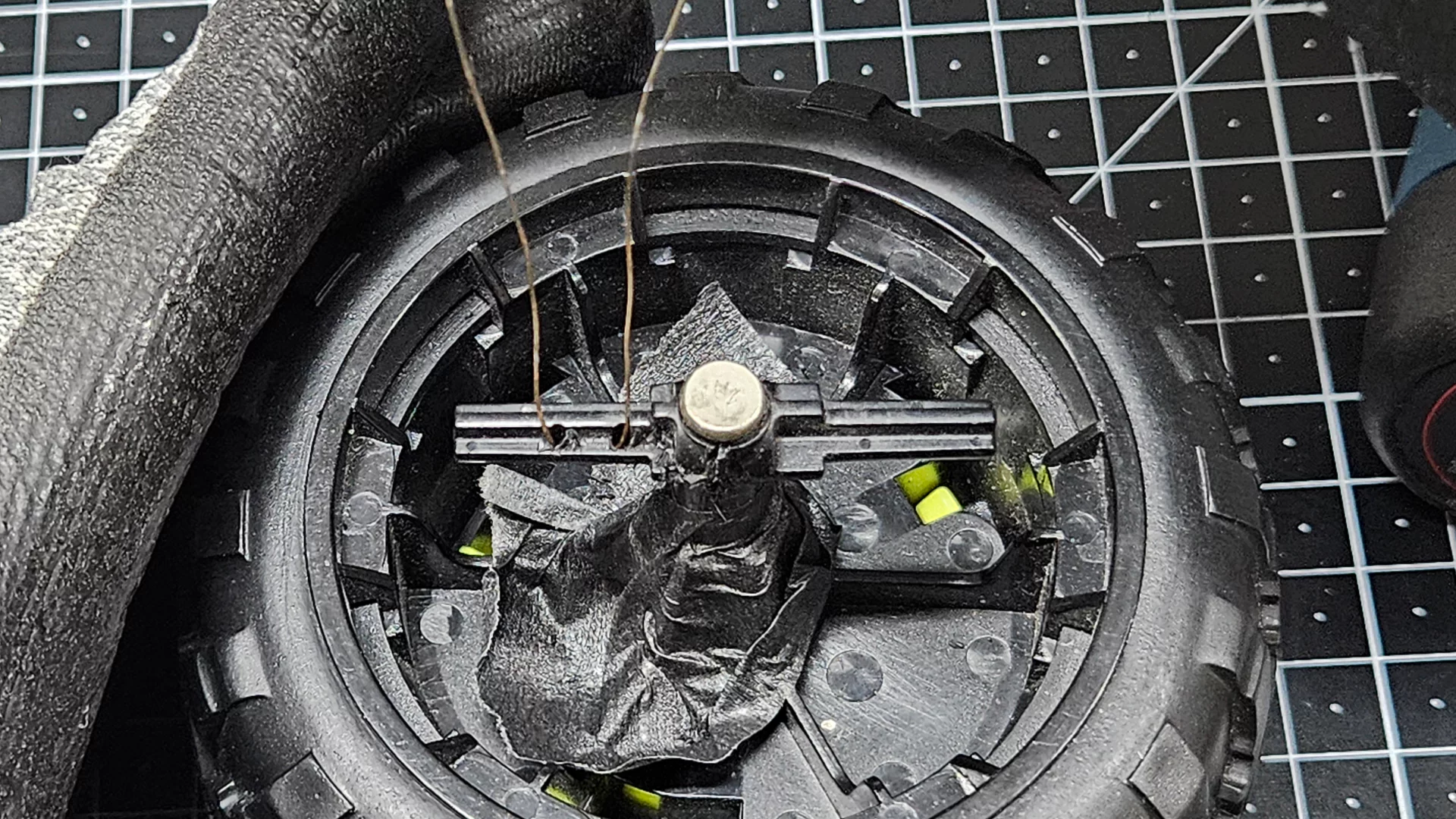

뚤린 구멍에 철사를 넣습니다.
구멍들과 몇몇 고정할 부분으로 기본 골조를 만듭니다.

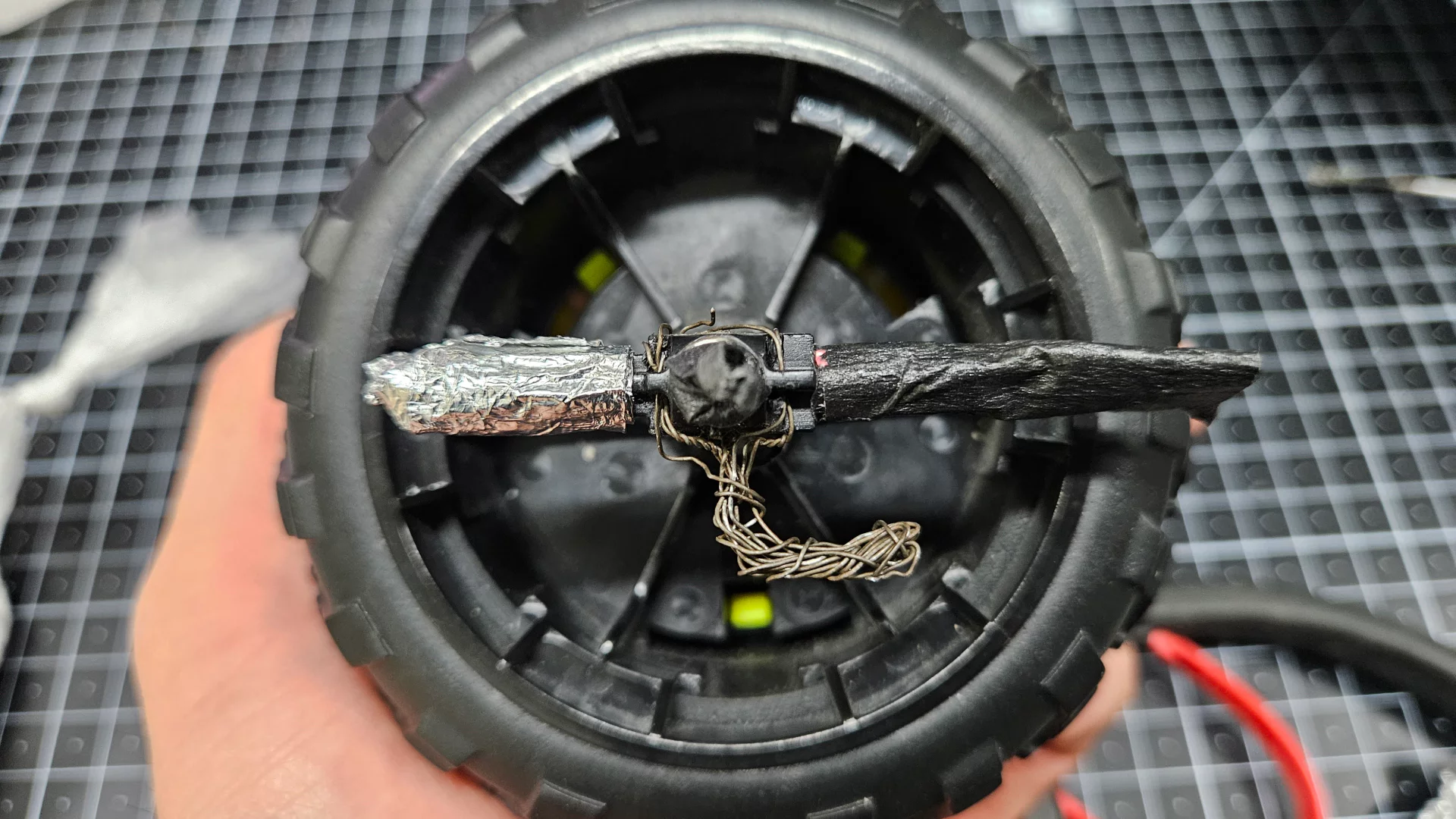

완성되었습니다~ 이제 시멘트만 부어주면 되겠네요..

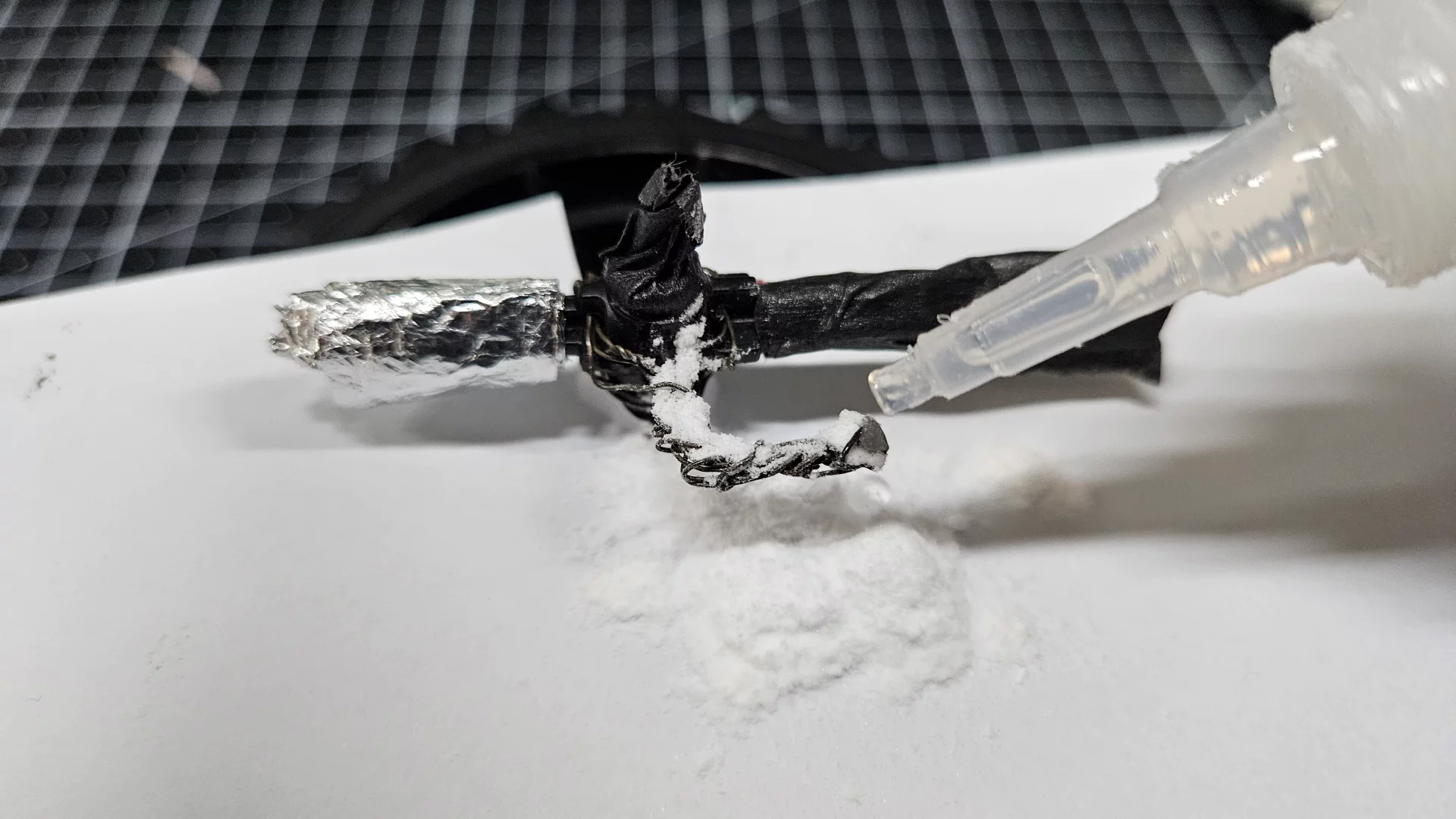

처음엔 거푸집을 만들고 작업할 예정이었는데 거푸집을 만들고 고정할 방법이 없어서 베이킹파우더 한번 뿌리고 강력본드 한번 뿌려 경화하고, 이런식으로 반복하였습니다.

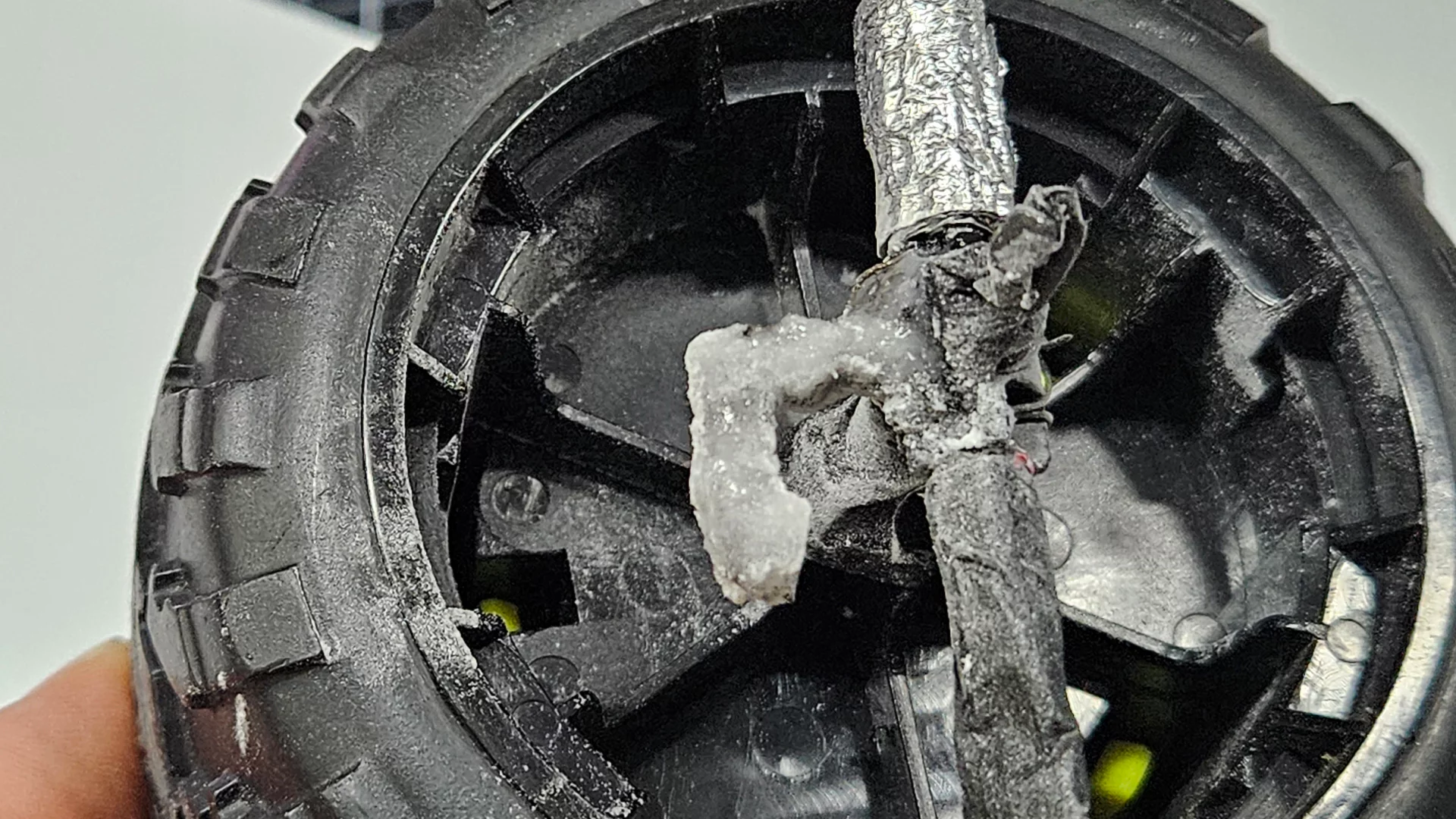

얼추 완성 되었습니다.
용접으로 새로운 축을 만들다
철근 콘크리트 방식으로 만들었던 구조물이이 내구도 테스트를 통과하지 못하고 바사삭 부셔져 버렸습니다. ㅜㅜ.

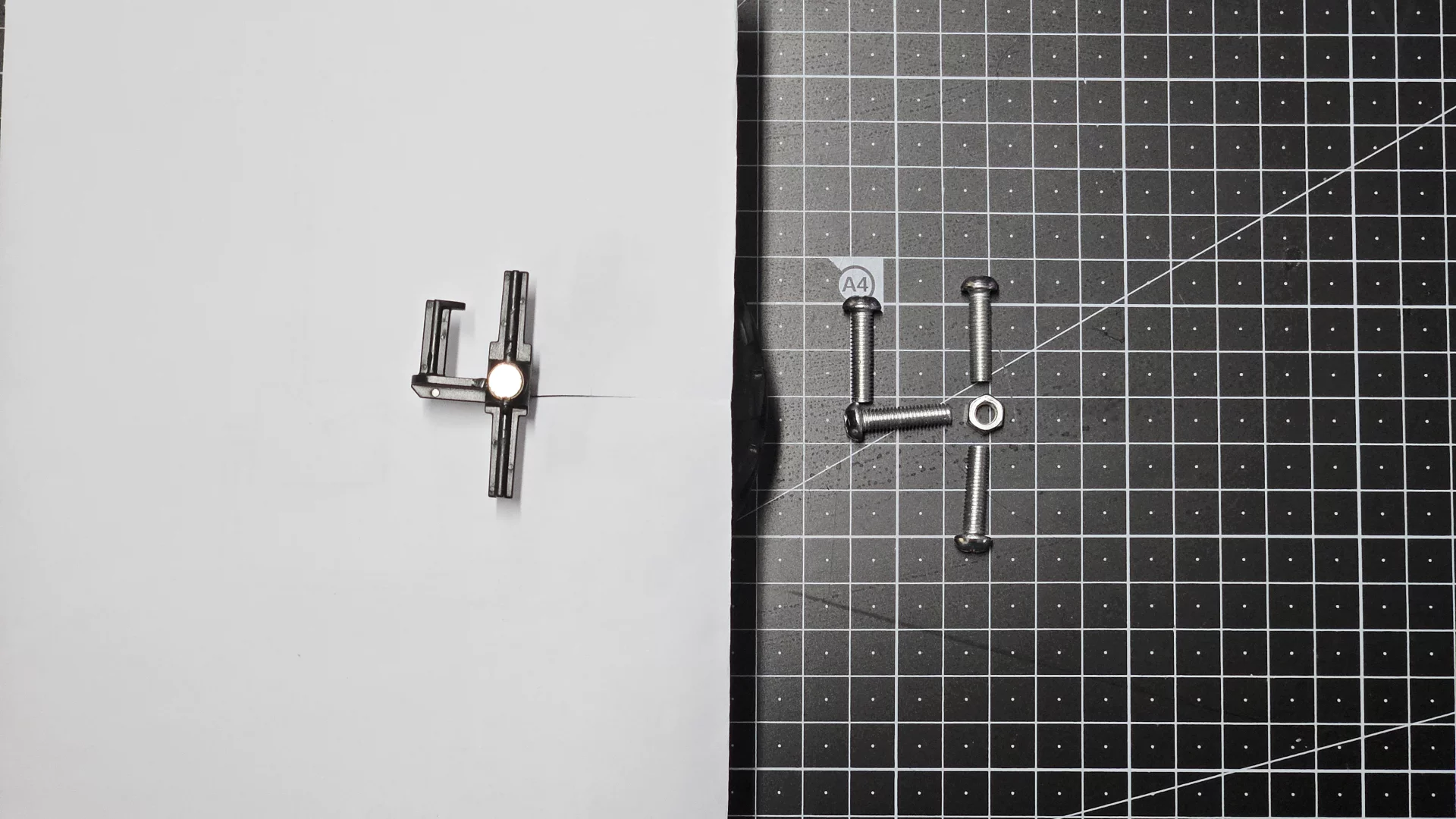

어떻게 할까 고민하다가 그냥 새로 제작하기로 했습니다. 힘을 많이 받는 부위라 위 사진처럼 나사와 너트를 가지고 용접하여 만들 계획입니다.

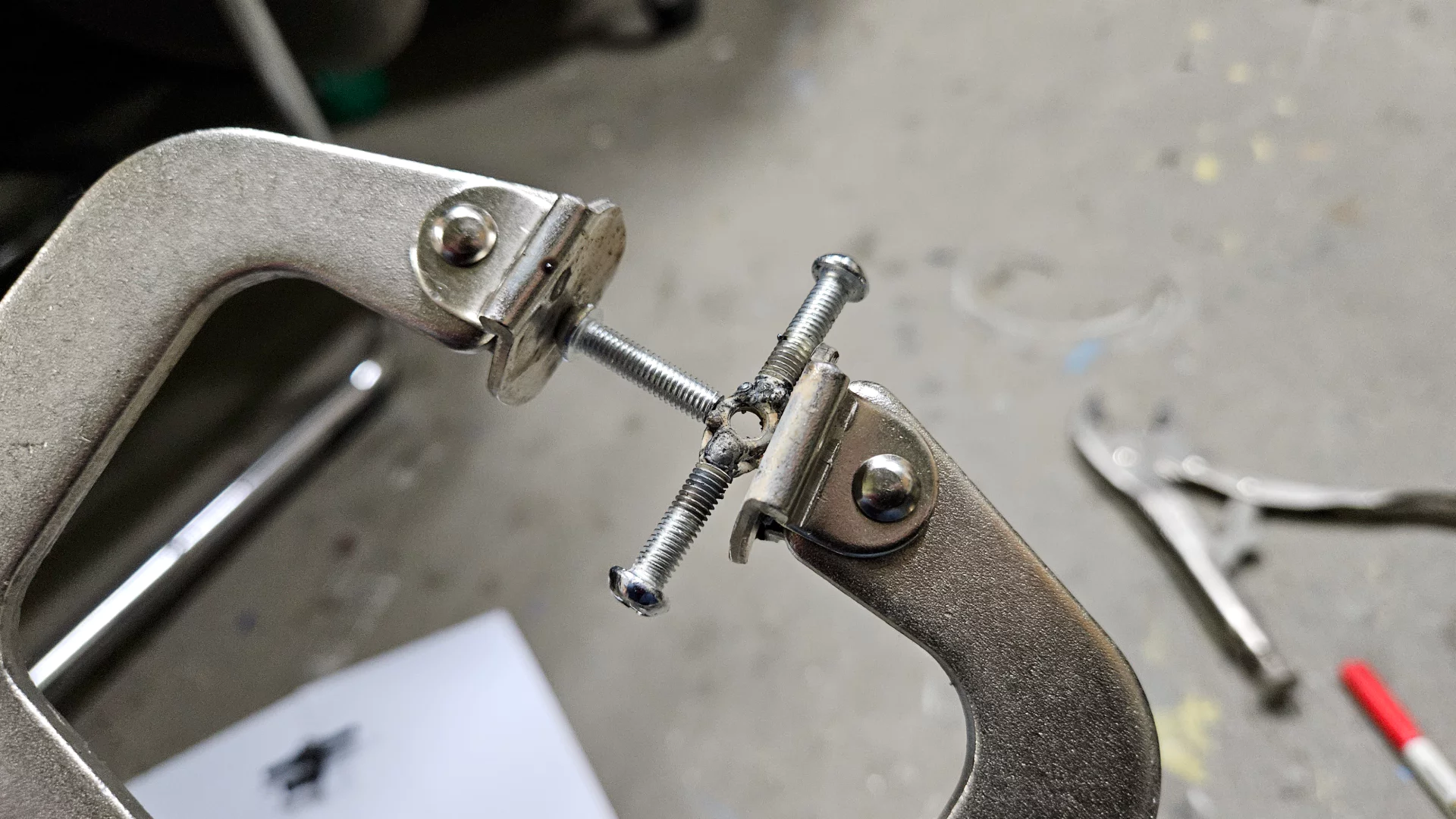

C클램프 바이스 플라이로 딱 잡아주고
지져지져~!!! 지져스!!!!
짜잔~~ 너무 작아서 좀 안 이쁘긴 하지만 생각대로 튼튼하게 만들어졌습니다..

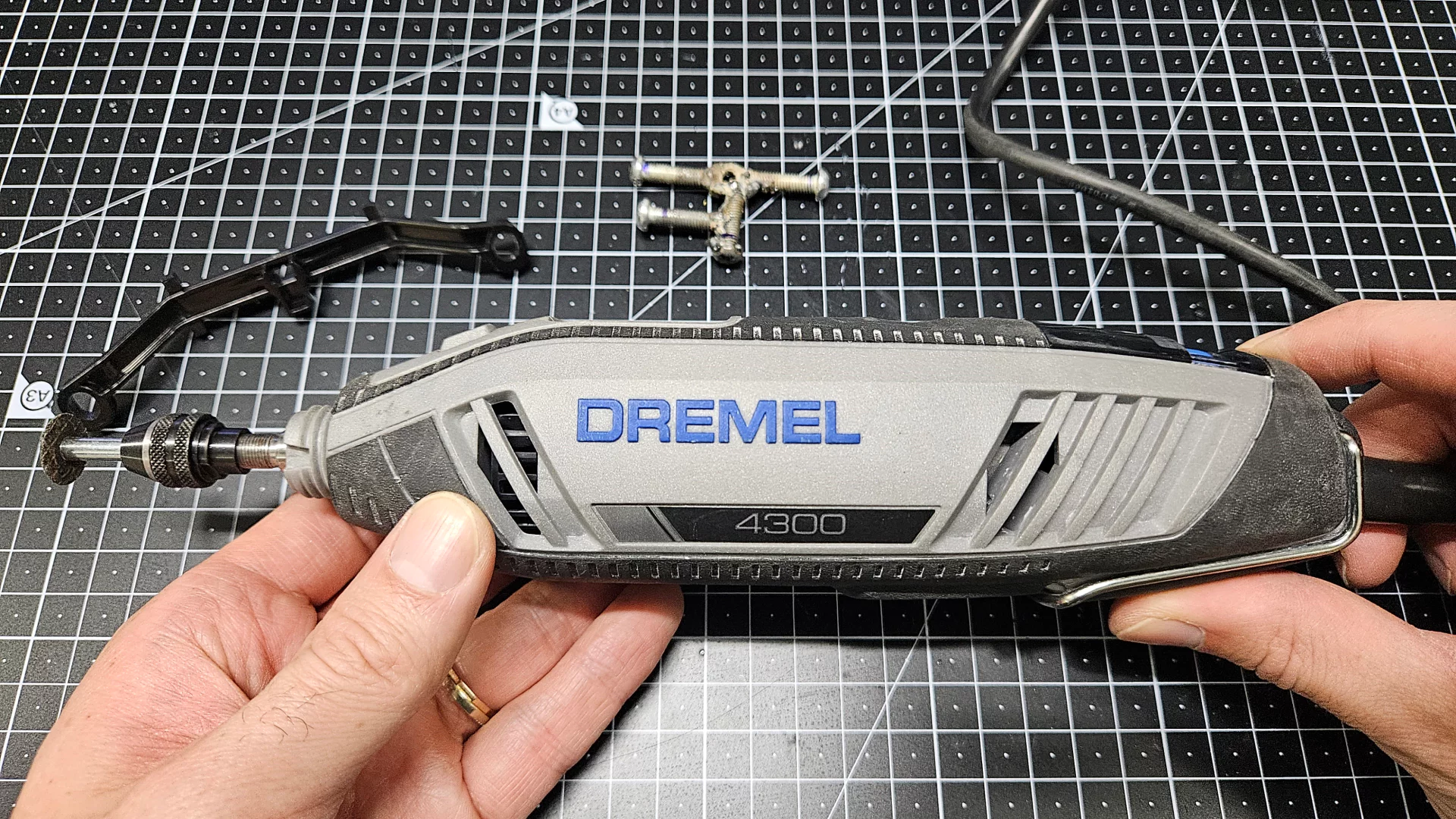

매번 등장하는 드레멜 조각기입니다.

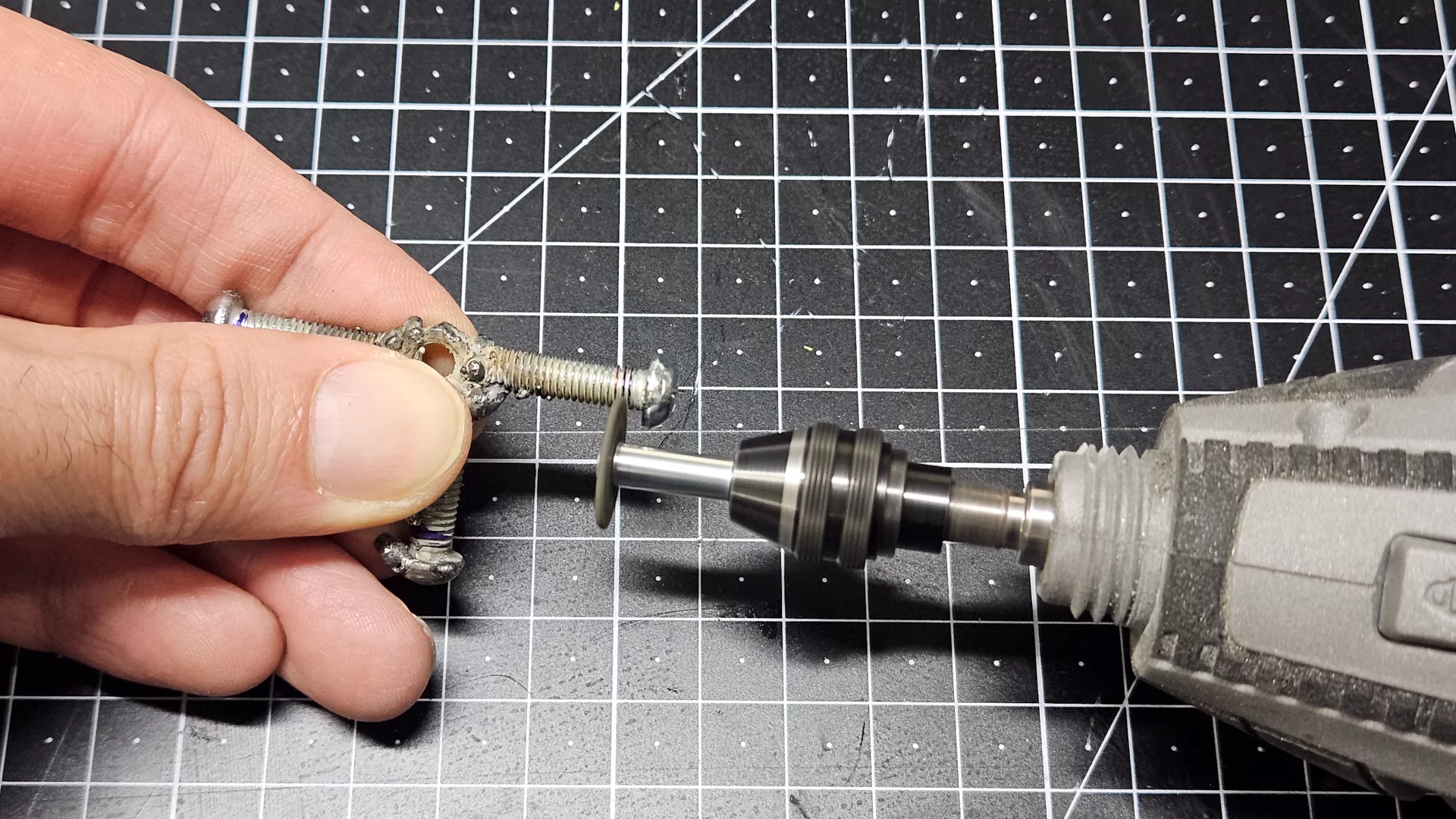

불필요한 부분과 모양을 다듬는데 사용하겠습니다.

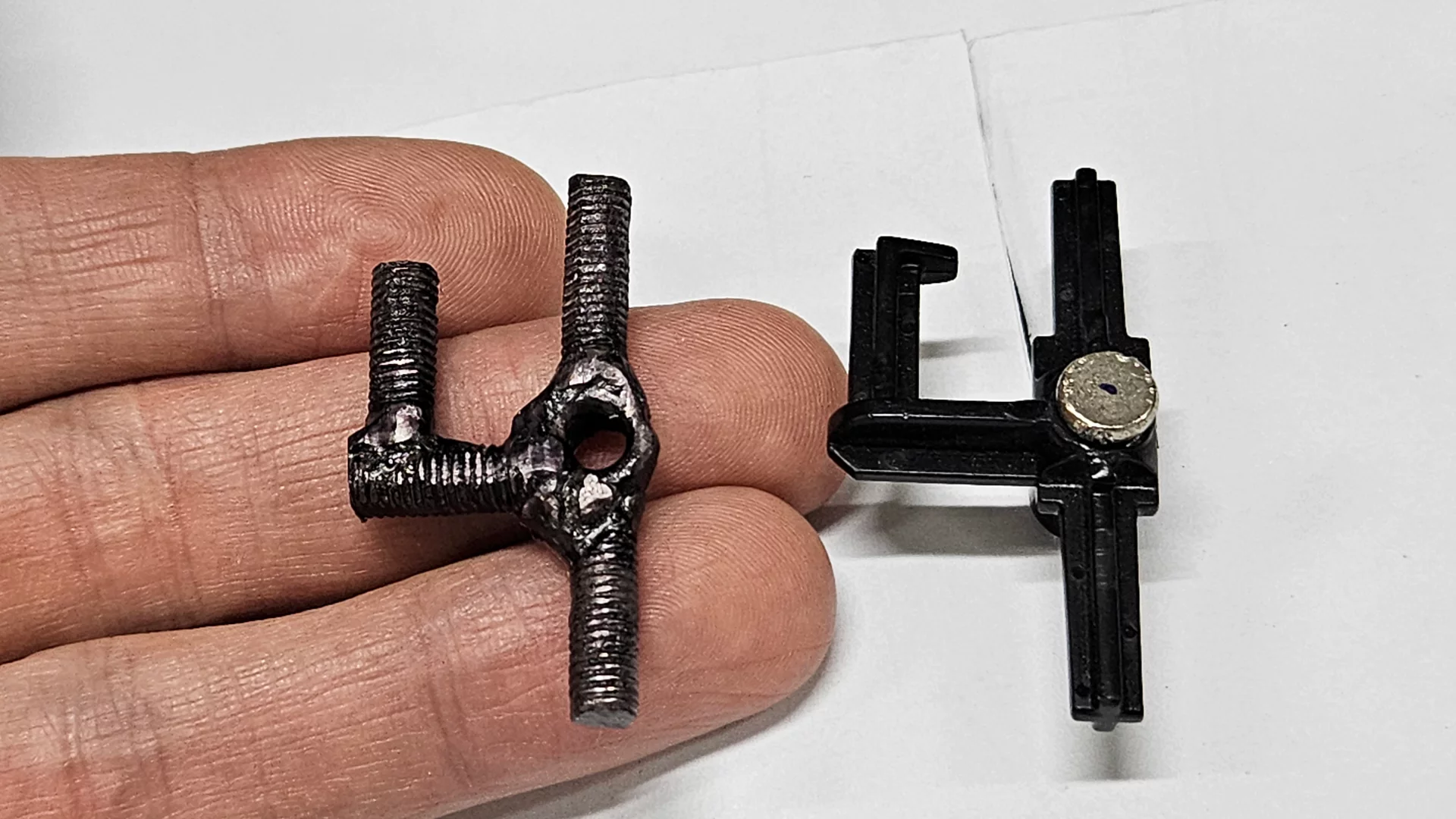

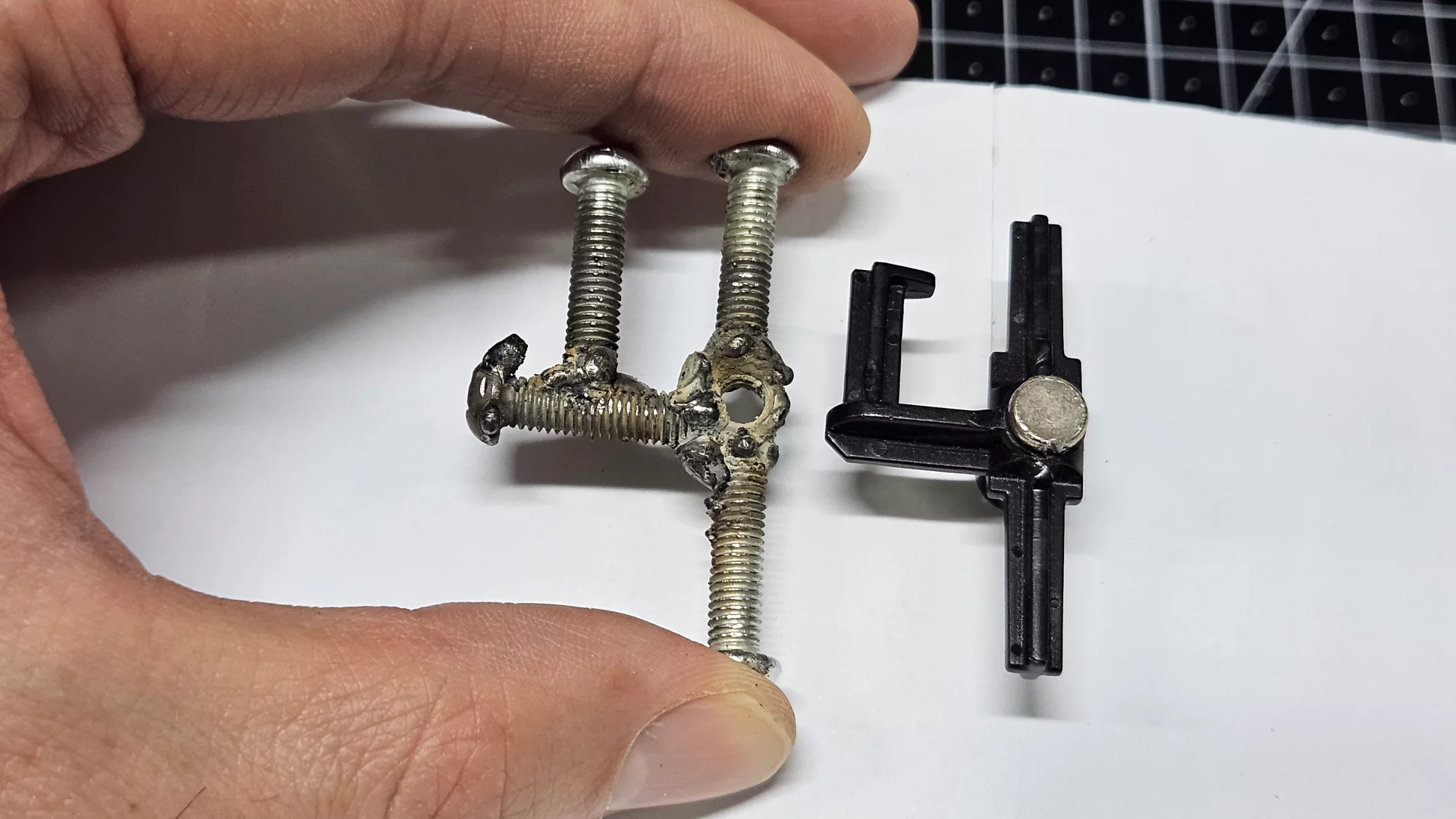

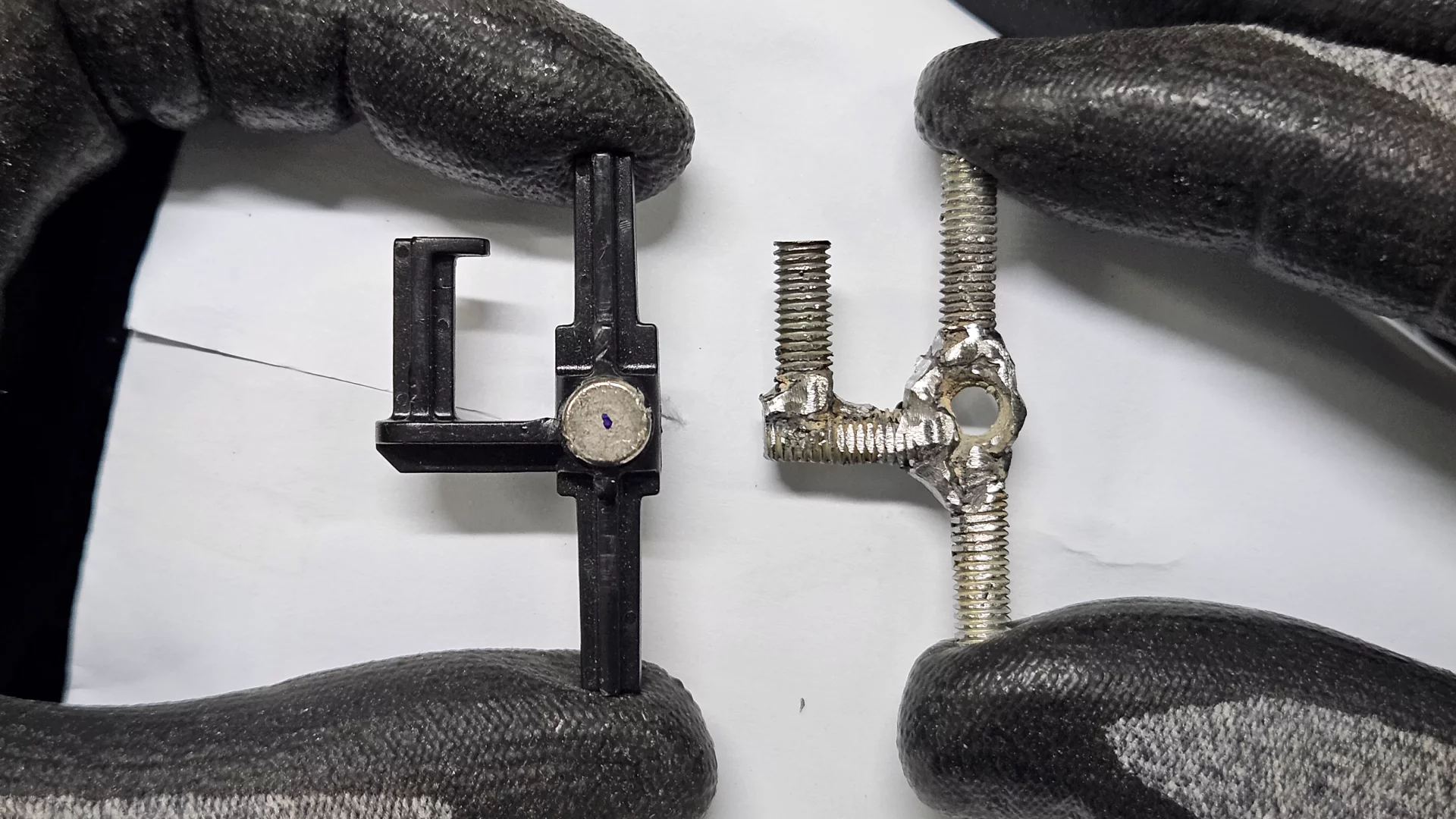

짜잔~!!! 기존거랑 얼츄 비슷하죠?????
녹 방지작업

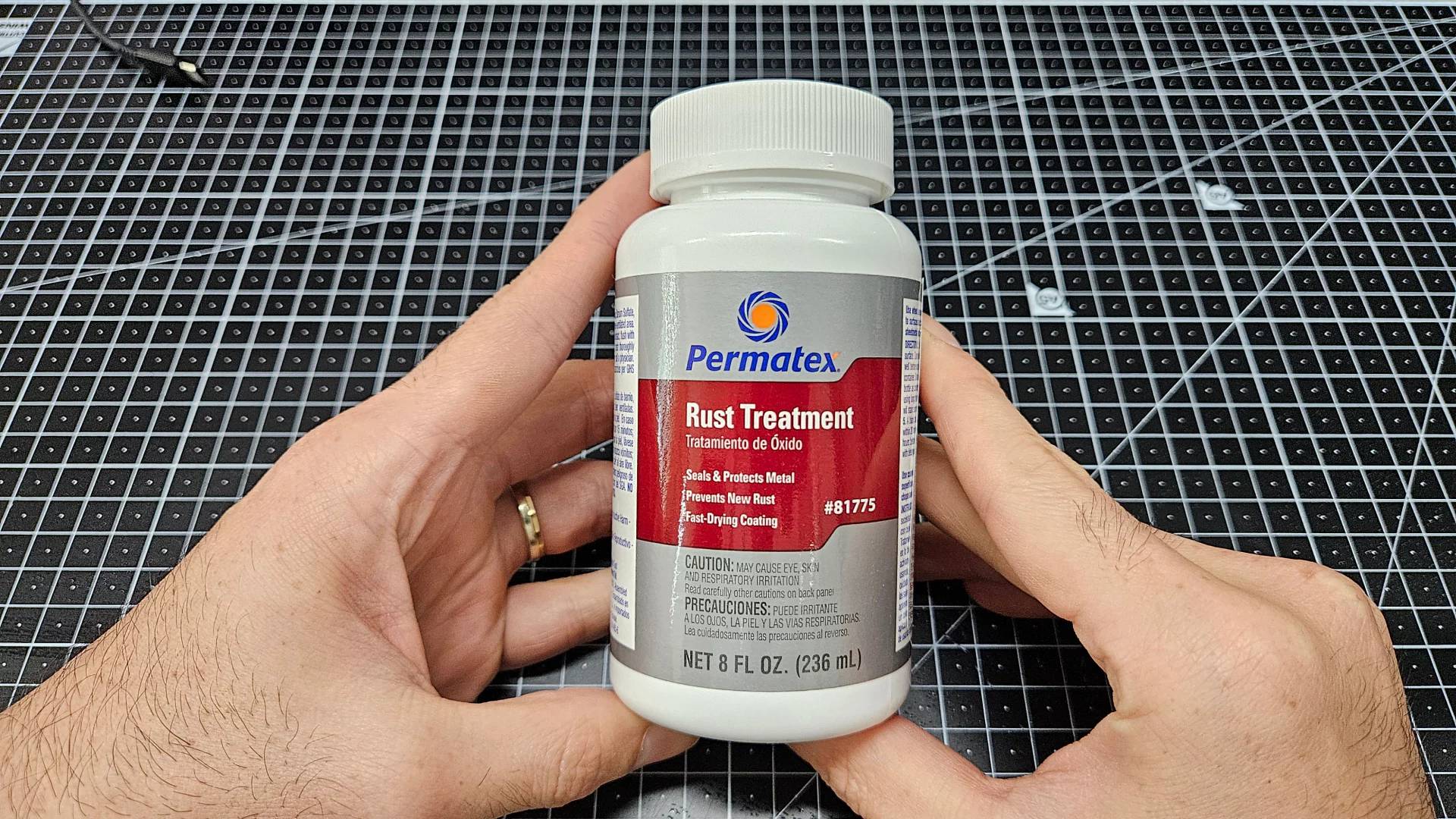

아이 장난감인데 녹슬면 안되겠죠? 녹 환원제로 폴리머 코팅 한번 가겠습니다. 이거 한방이면 녹 걱정은 없습니다.
이 제품은 내돈 내산이며 아래의 링크에서 사용방법과 구매 링크가 있습니다.

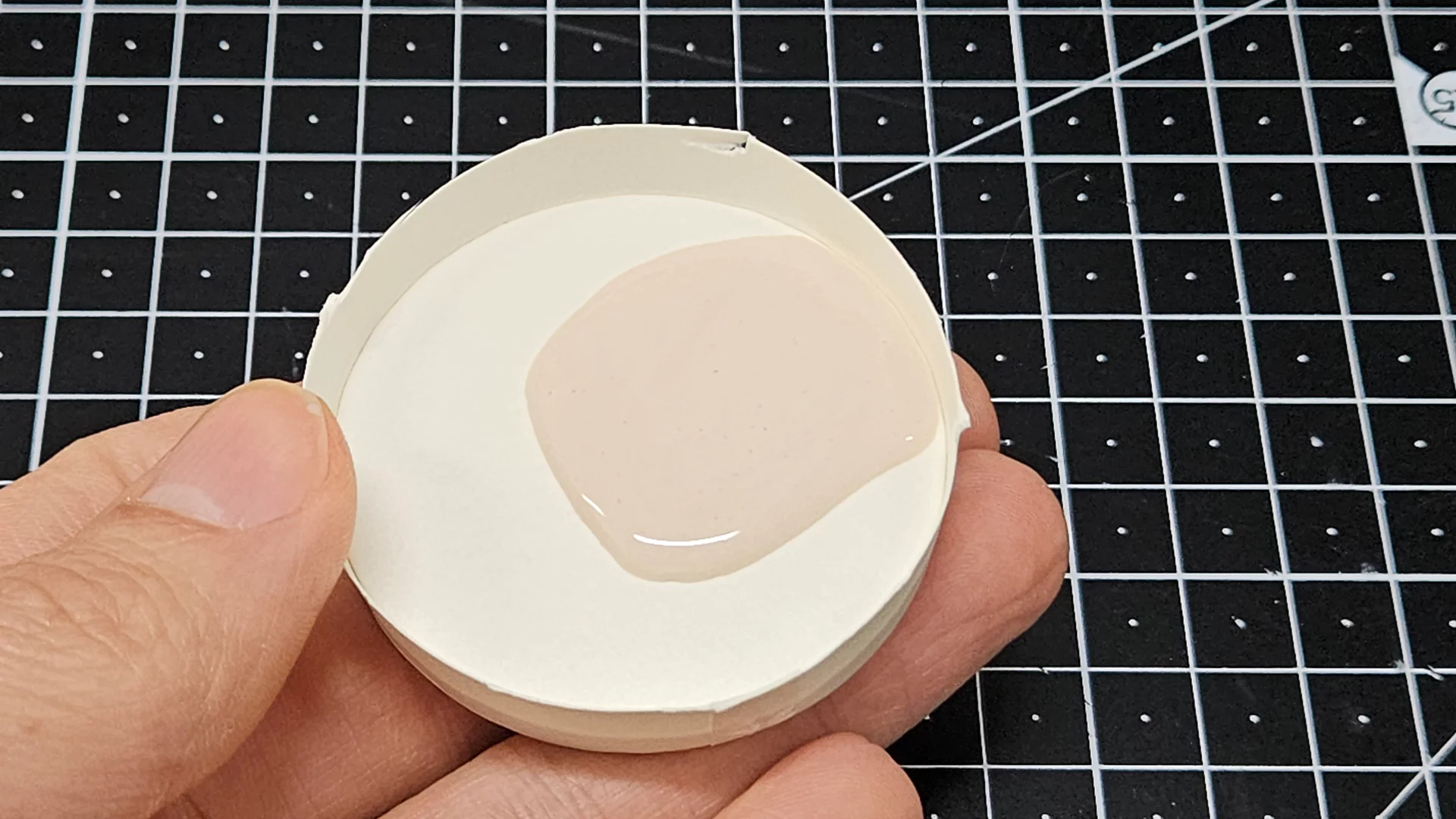

사용할 만큼 덜어서

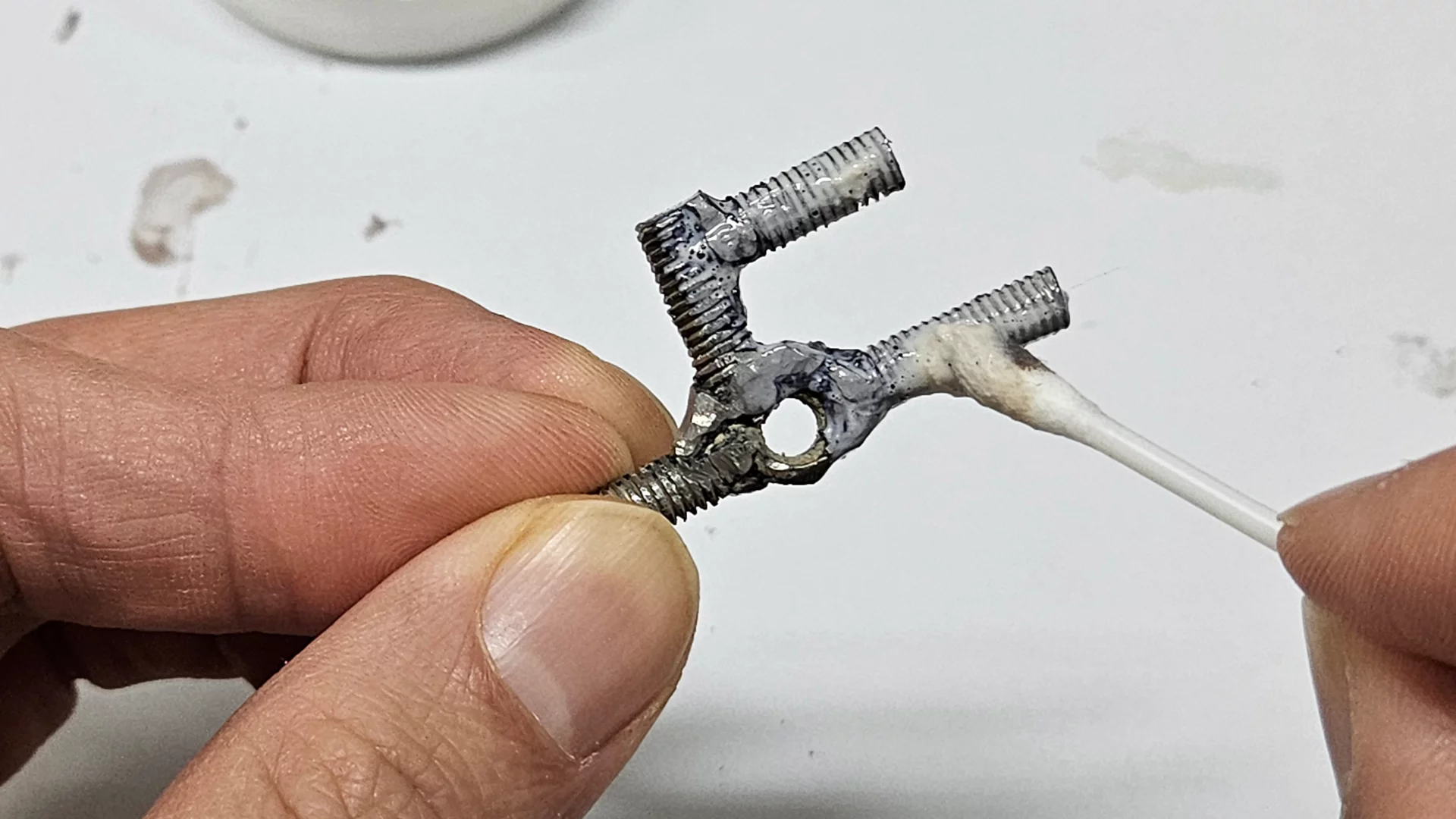

면봉으로 꼼꼼히 발라줍니다.
첫번째 도포 후 20분 이내로 2차 도포를 하면 좋습니다.

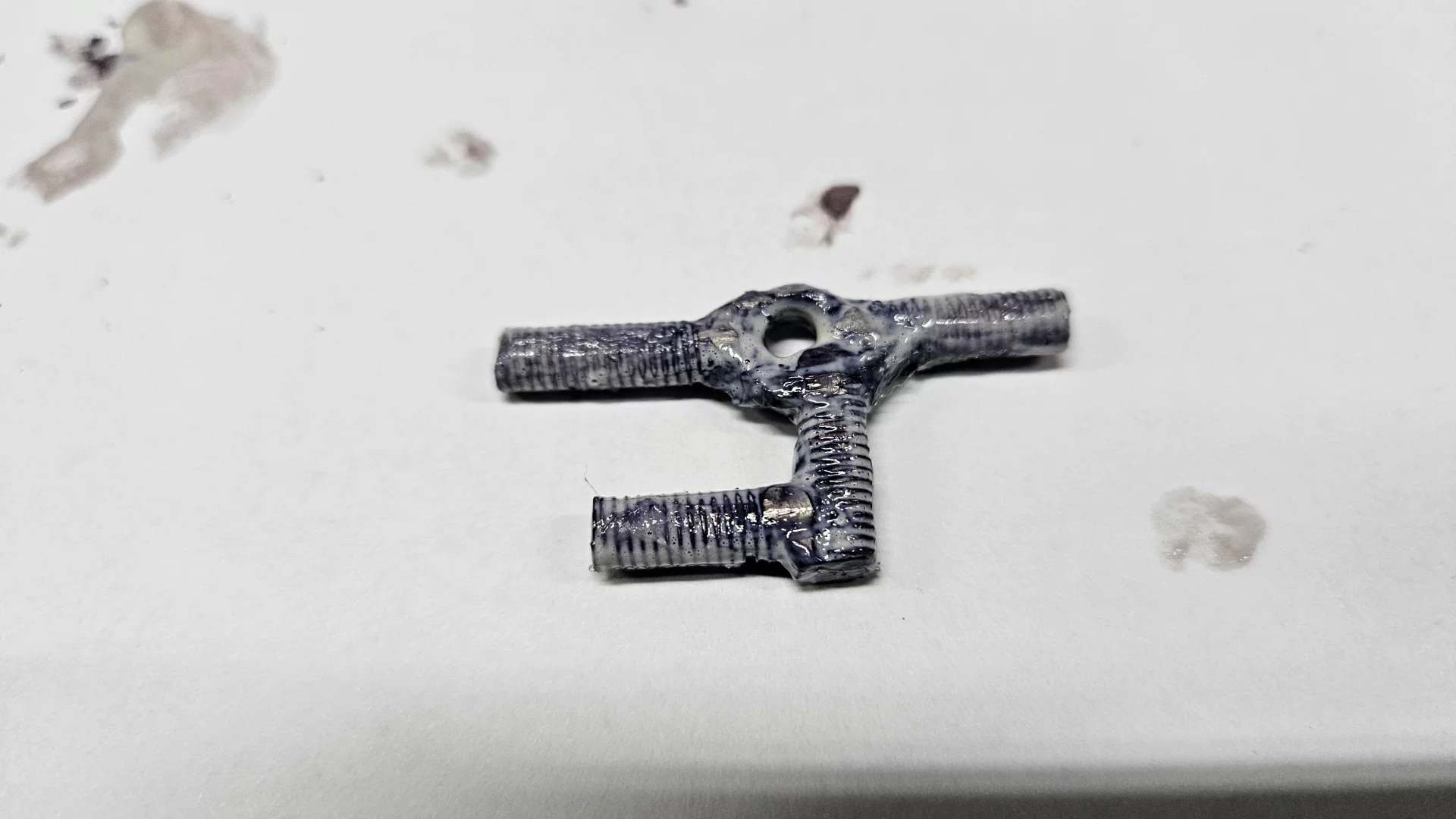

완성됬네요. 똑같쥬? ㅎㅎㅎㅎㅎ
바퀴 축 제작 완료 / 조립
이제 조립해보겠습니다.

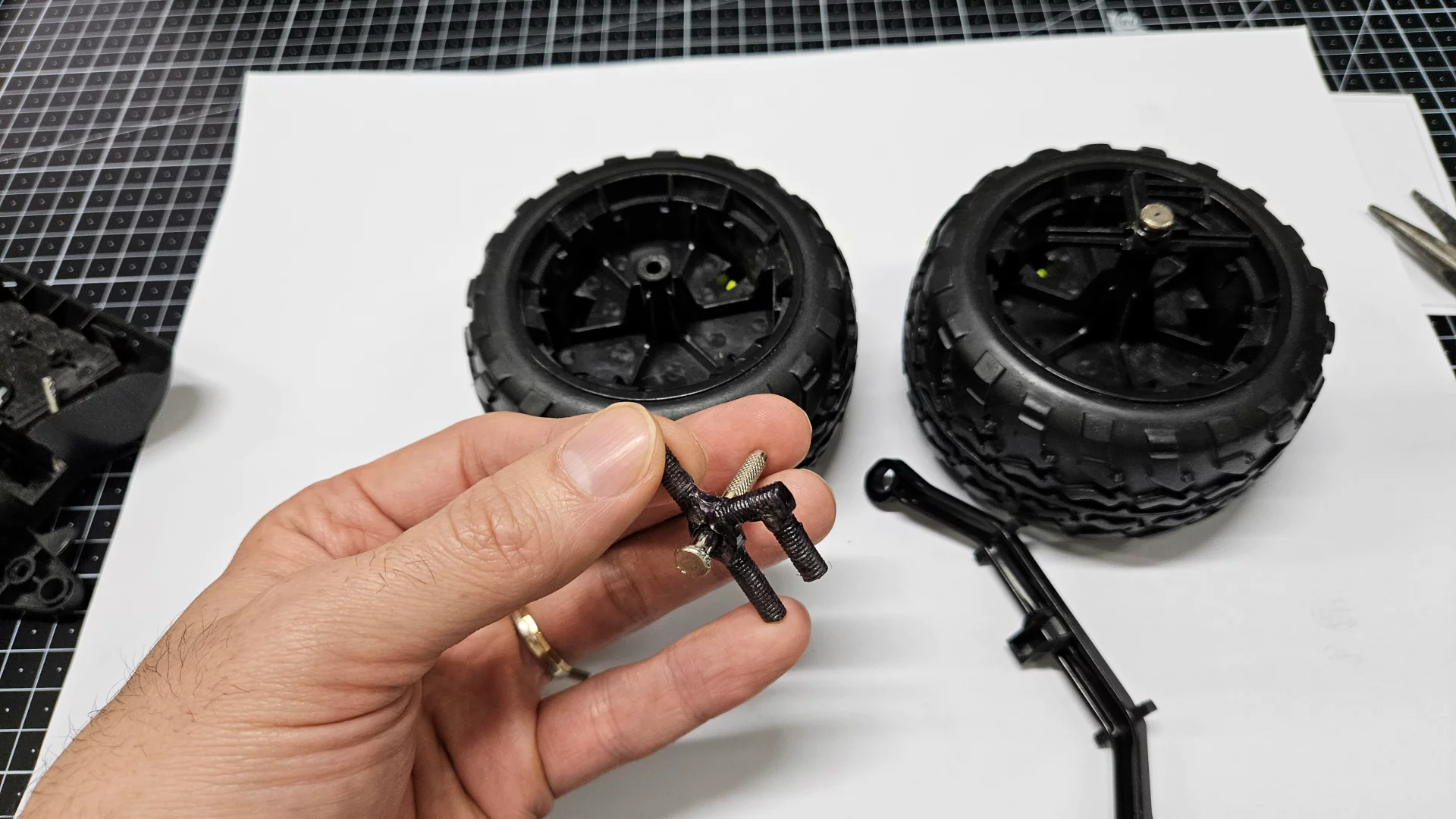

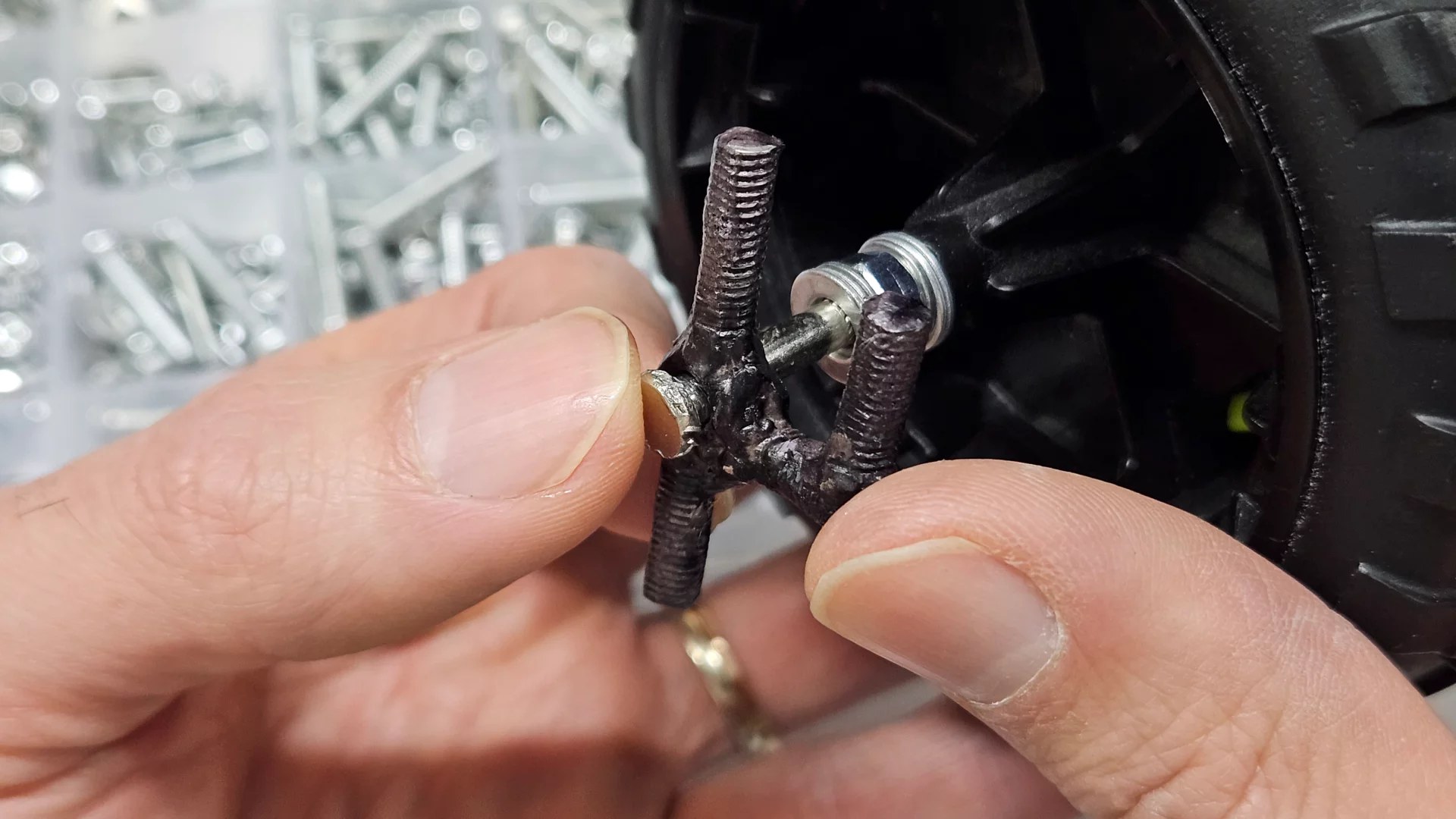

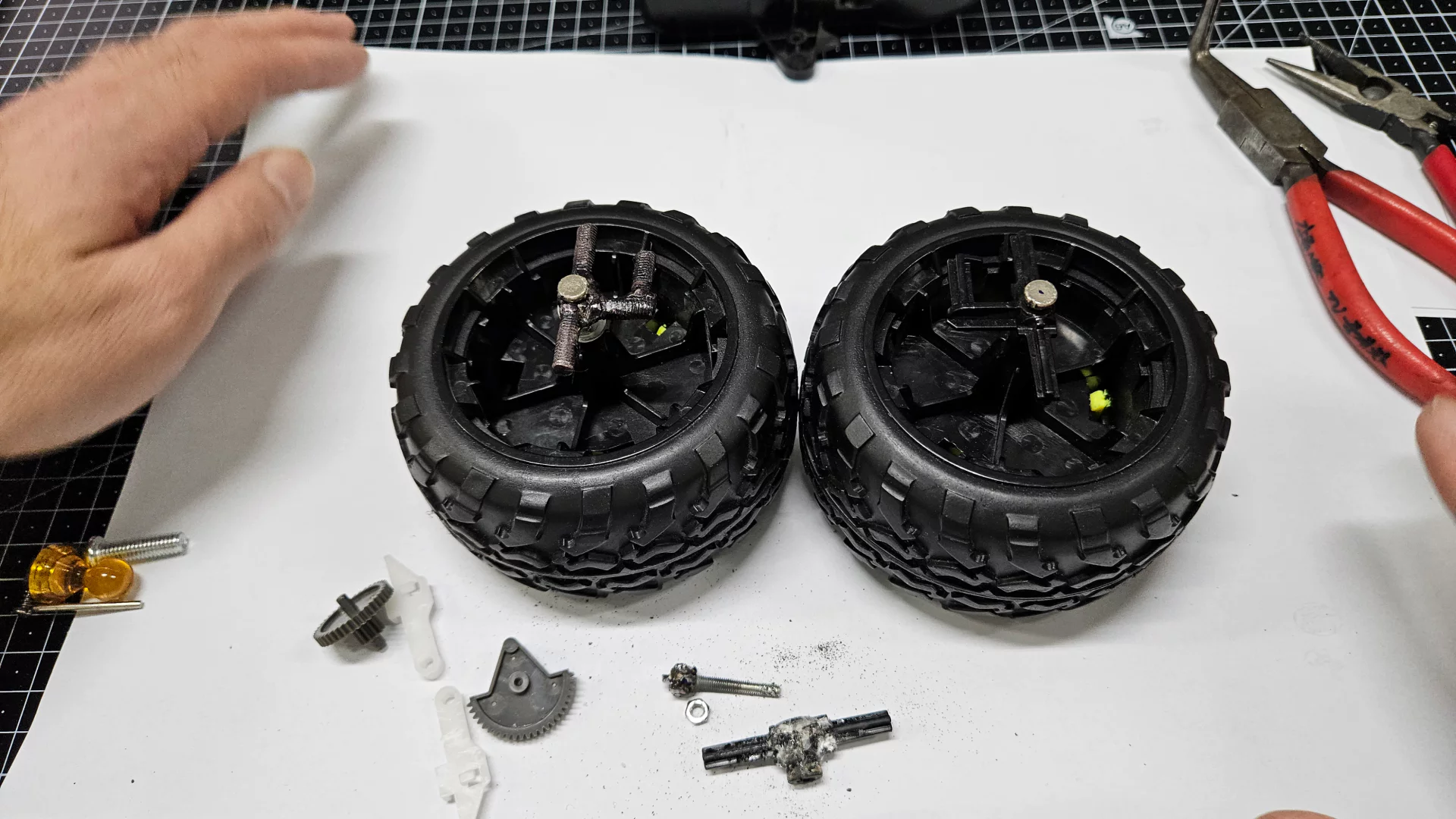

새로 만든놈 바퀴에 장착합니다.
이제 준비가 다 되었습니다. 조립하겠습니다.

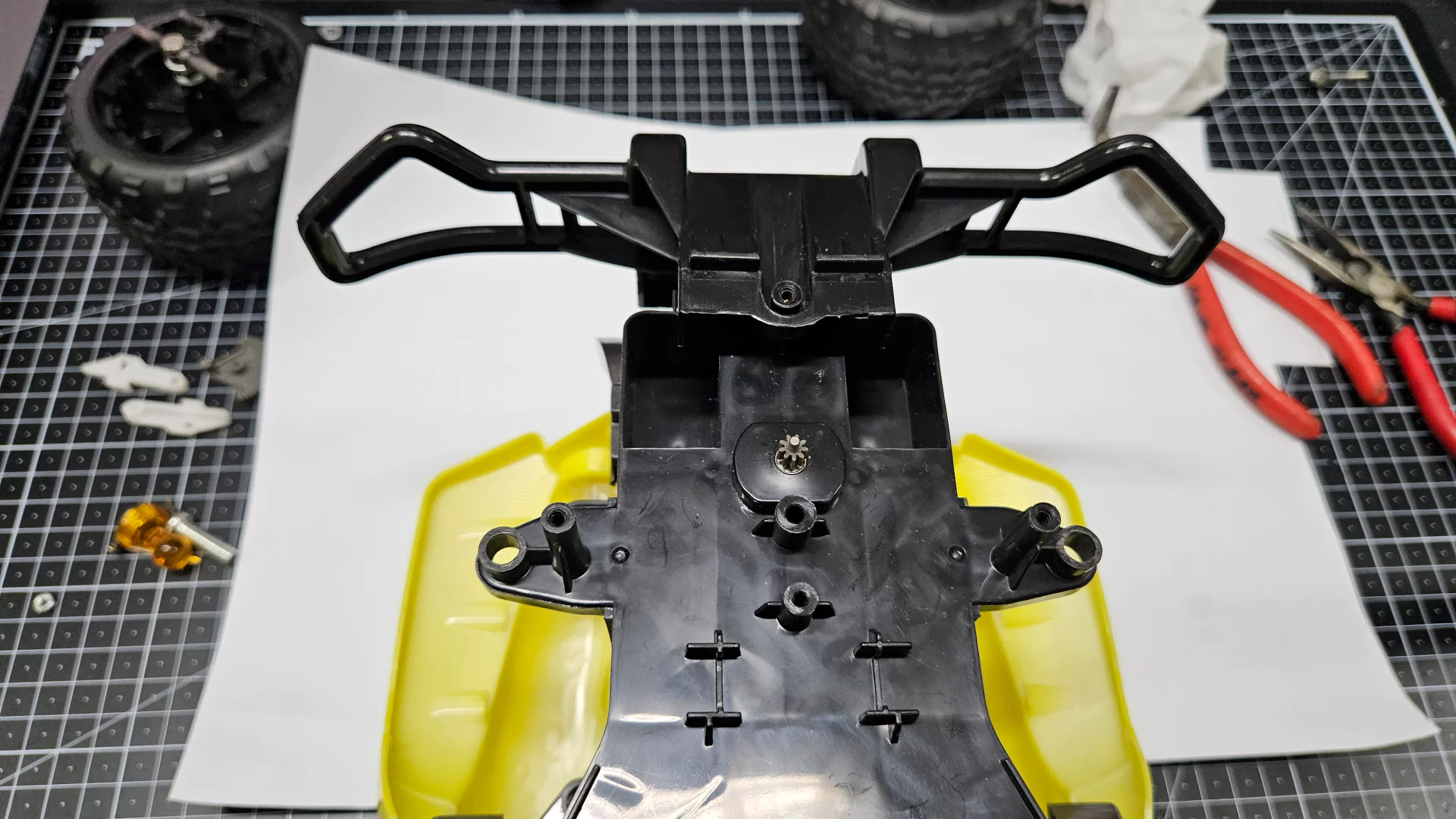

비어있는 하부에

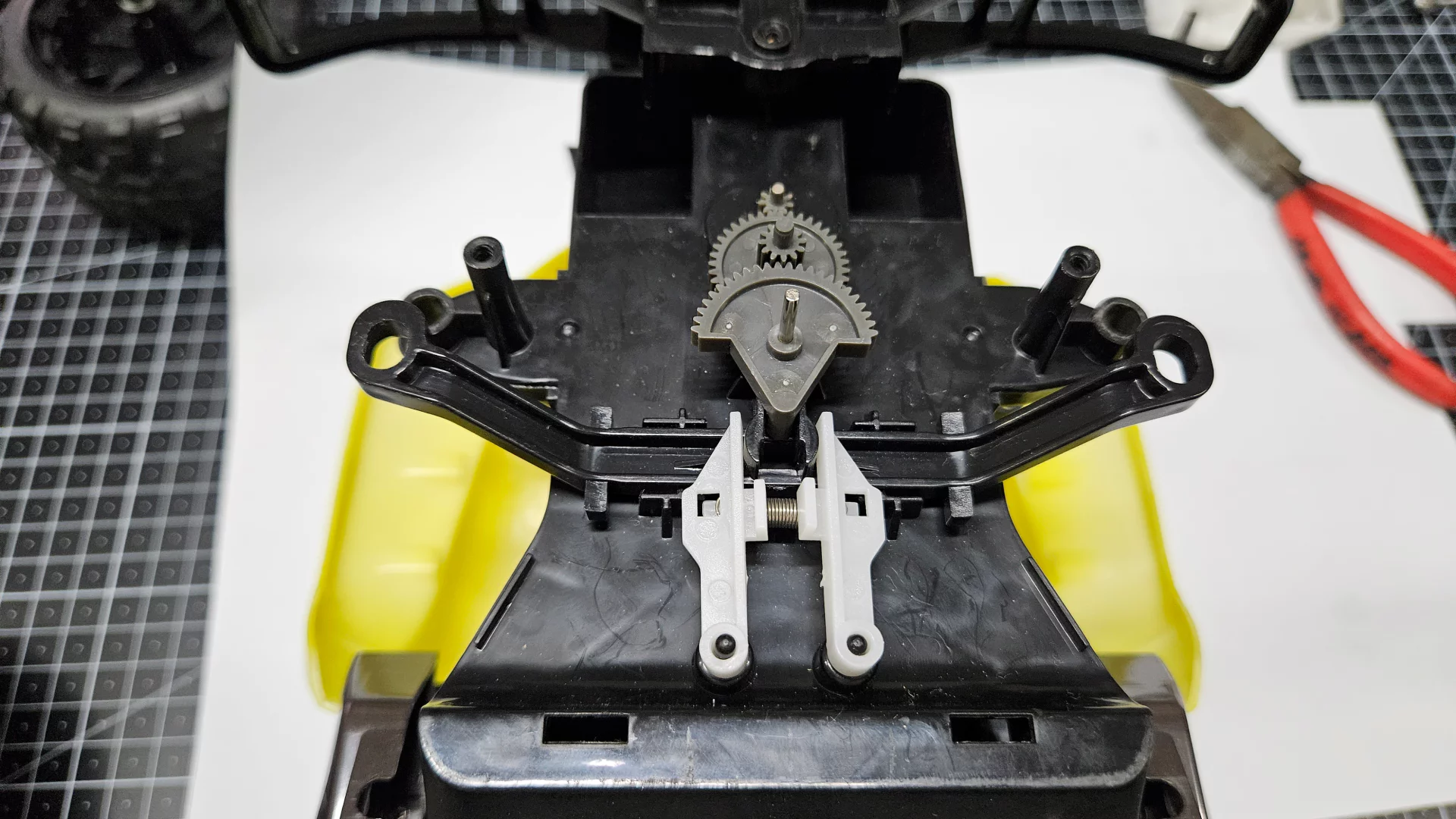

기어 파츠를 채워 넣고

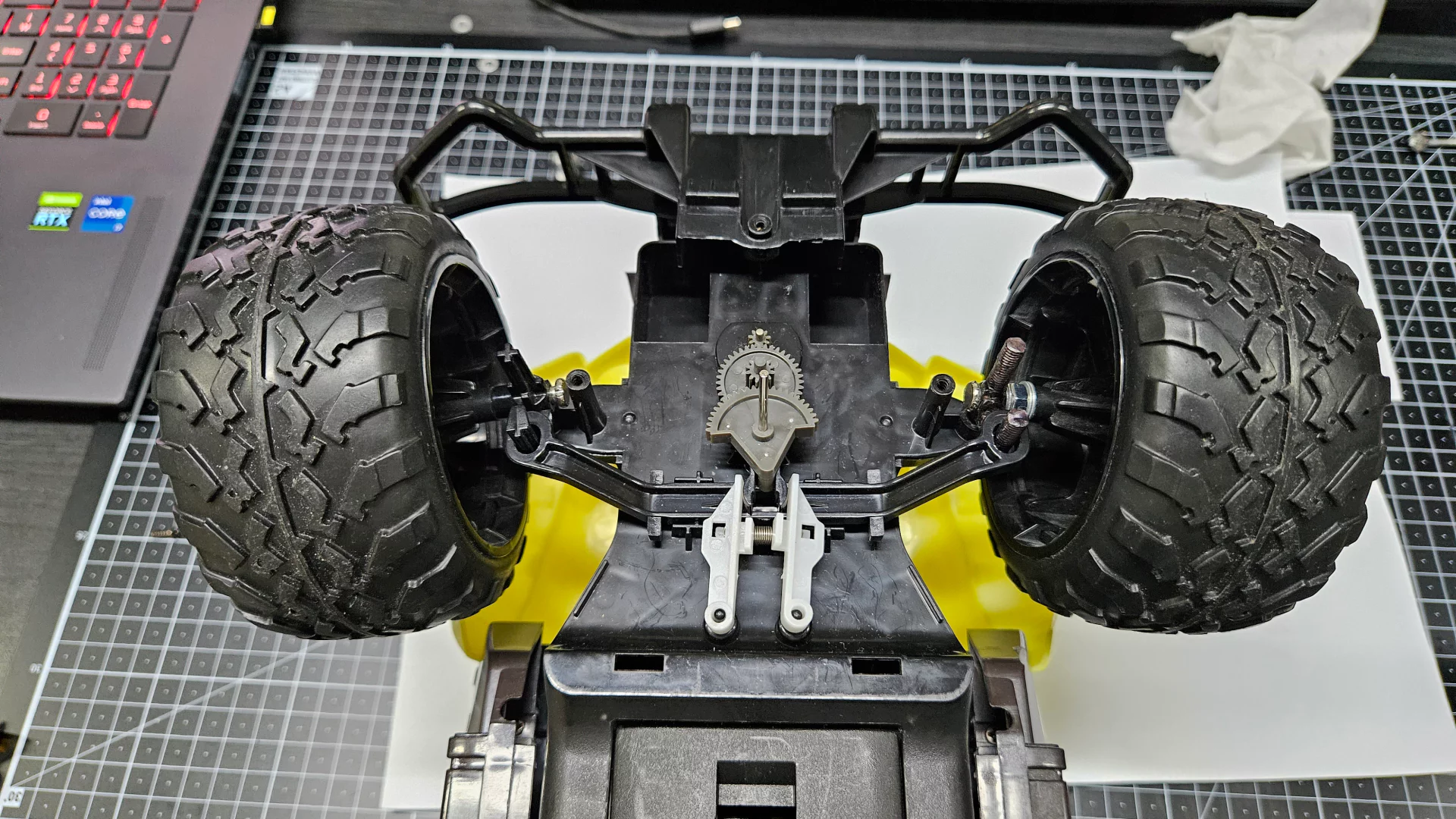

바뀌도 꼽아줍니다.
오~~ 잘되네요~~~
완성입니다. 아들내미 가져다 주고 반응이나 한번 봐봐야겠습니다.
