예전 18650 “리튬이온 배터리 수명 확인하기 / 용량체크, 내부저항측정“ 글에서 18650 리튬이온 배터리 테스터기 홀더 크기가 작아 보호회로가 있는 리튬이온 배터리를 측정할 수 없었습니다. 이번 글에서는 배터리 테스터기의 홀더를 큰거로 바꿔서 보호회로가 있는 배터리도 측정할 수 있게 개조하겠습니다. 구입할 수 있는 구매 링크도 아래 남겨두었으니 참고하세요.
이 글의 목차
1. 배터리 홀더 교체품 사양 및 작업확인 (구매좌표 포함)

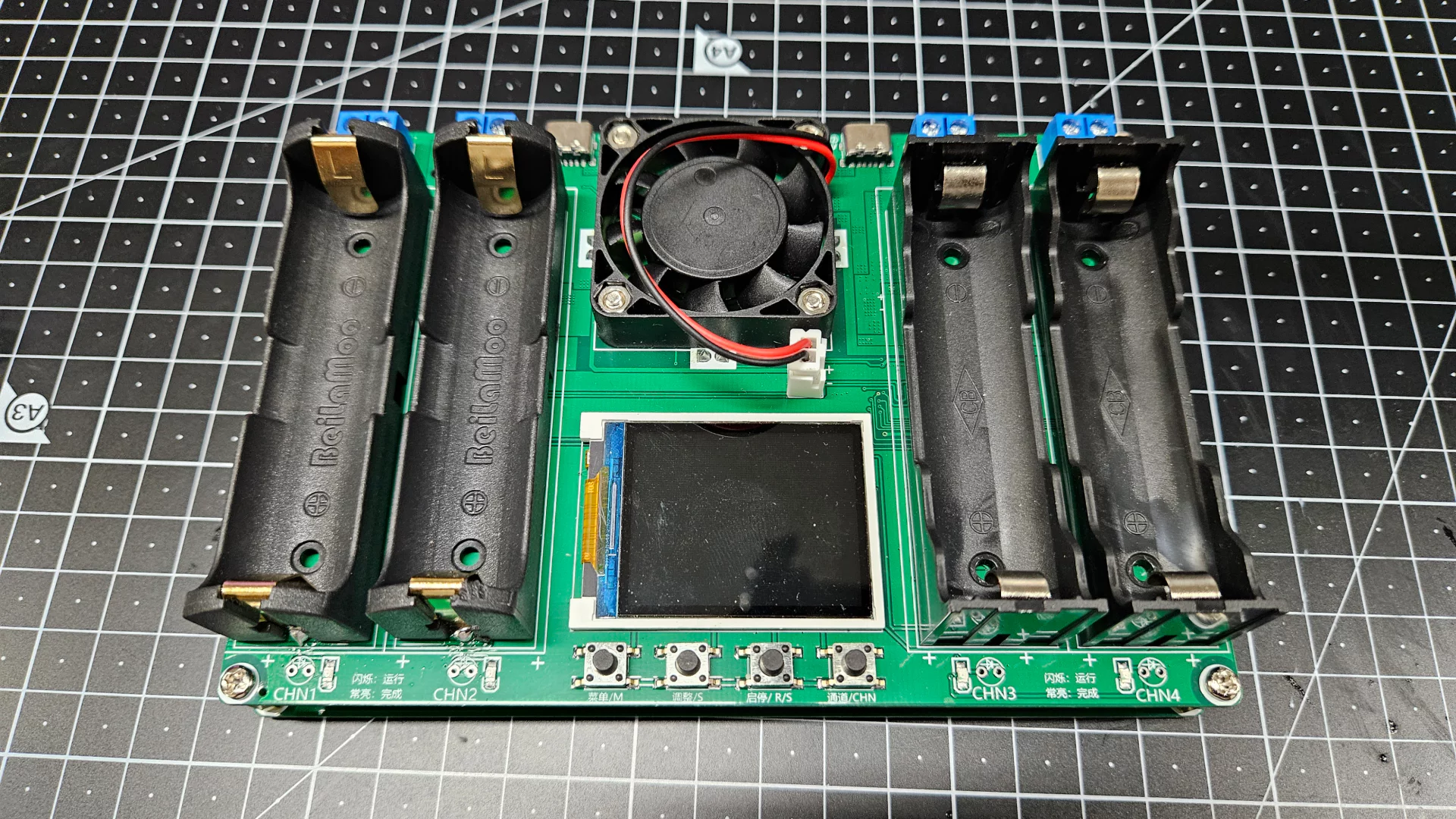

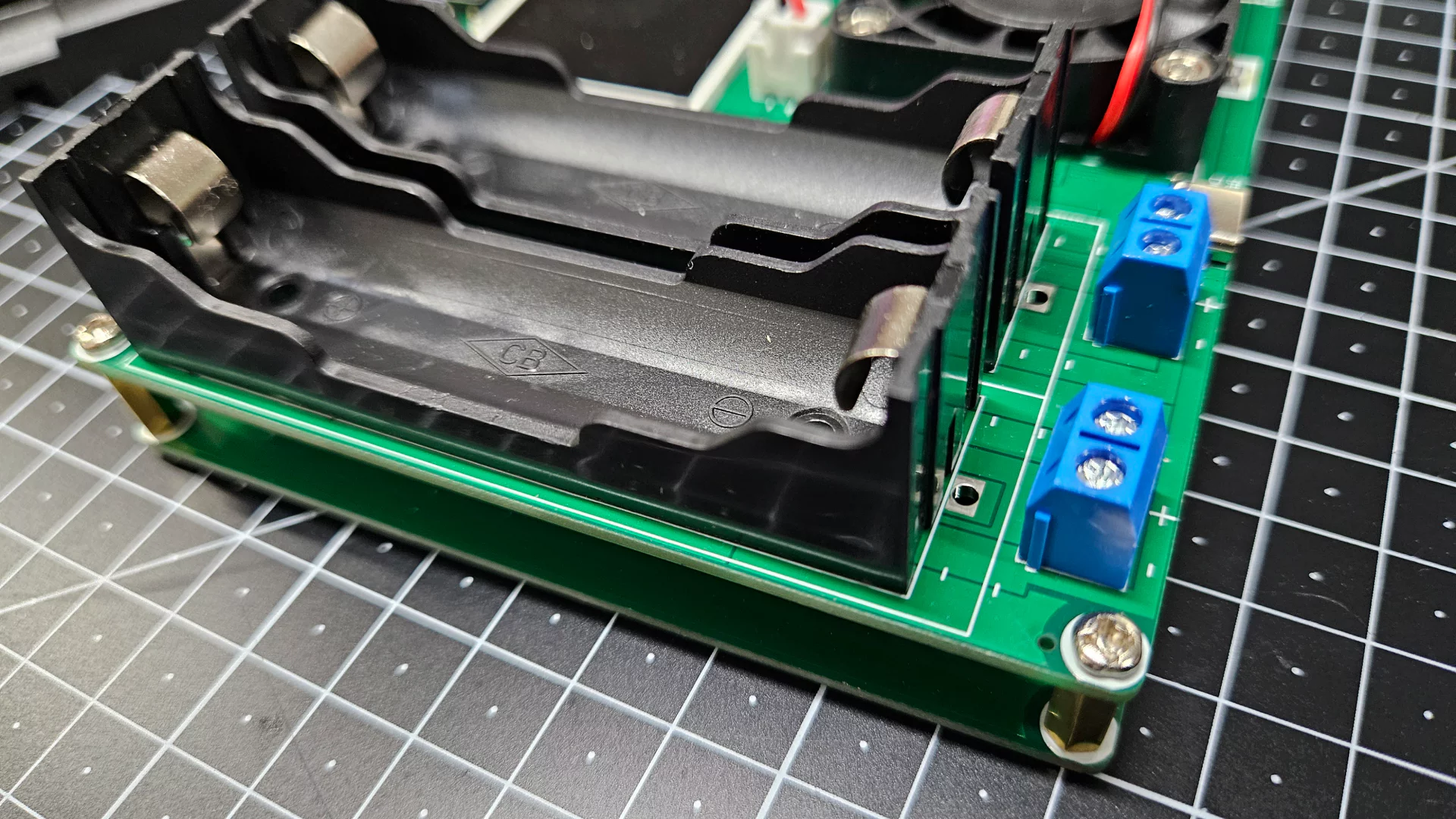

본인이 가지고 있는 “Aideepen 18650 battery capacity tester” 기기 입니다. 출고 시 기본 보호회로가 없는 65mm의 배터리를 측정할 수 있도록 되어있습니다.
하지만 이렇게 보호회로가 있는 70mm 배터리 소켓으로 바꿀 수 있도록 배려가 되어있습니다.

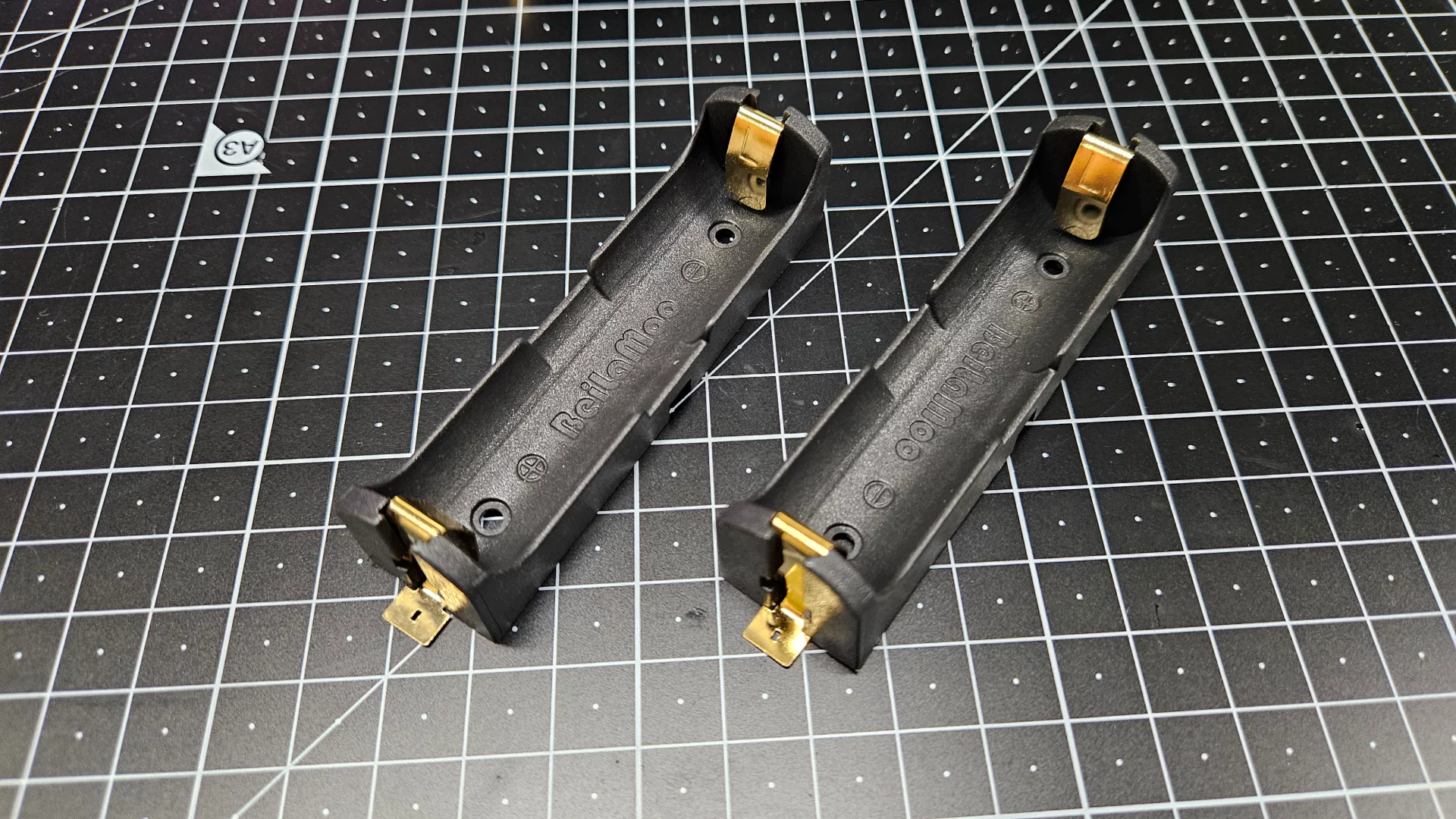

이번에 디바이스마트에서 구매한 18650 보호회로용 배터리 홀더 70mm 입니다. 아래의 구매 좌표를 남겨드립니다. 꼭 이 제품을 사용하지 않으셔도 됩니다. 70mm 호환만 된다면 다른 제품을 사용하셔도 무방합니다.
구매링크
디바이스 마트 – [Coms] 건전지 홀더/배터리 홀더, 18650 x 1ea, 80mm / 제작용 [BB521]
작업 전 참고할 사항은 이 제품으로 교체하였을 경우 보호 회로가 없는 65mm의 배터리를 꼽았을 경우 헐렁해 진다고 하니 참고하세요. 딱히 다량의 배터리를 동시에 테스트 할 일이 없다 하시면 4개 중 두 개만 변경하심을 추천 드립니다.
2. 홀더 교체를 위한 분해작업

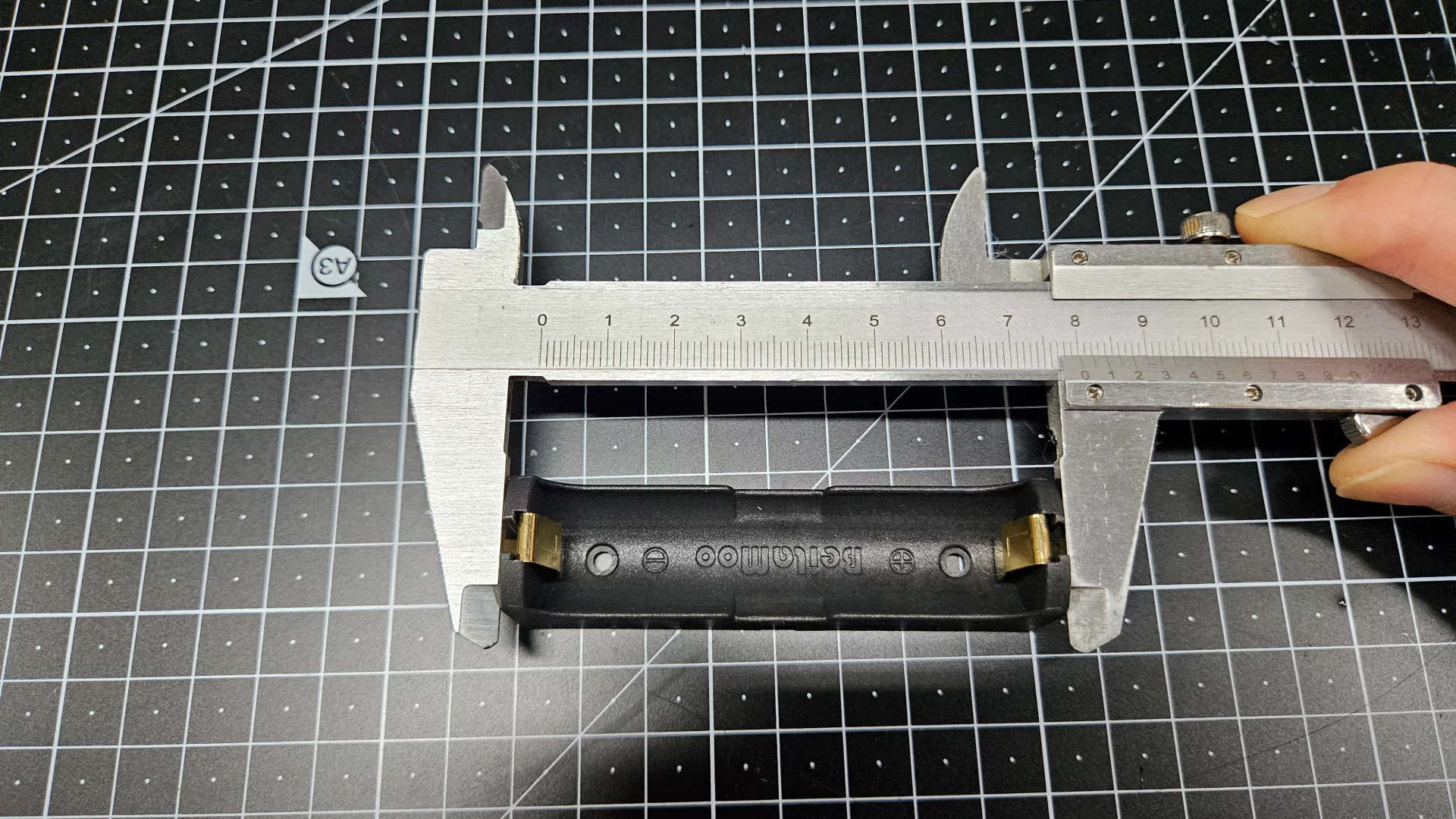

배터리 홀더의 규격입니다. 전체크기는 80mm 네요. 기존것보다 5mm 큽니다.

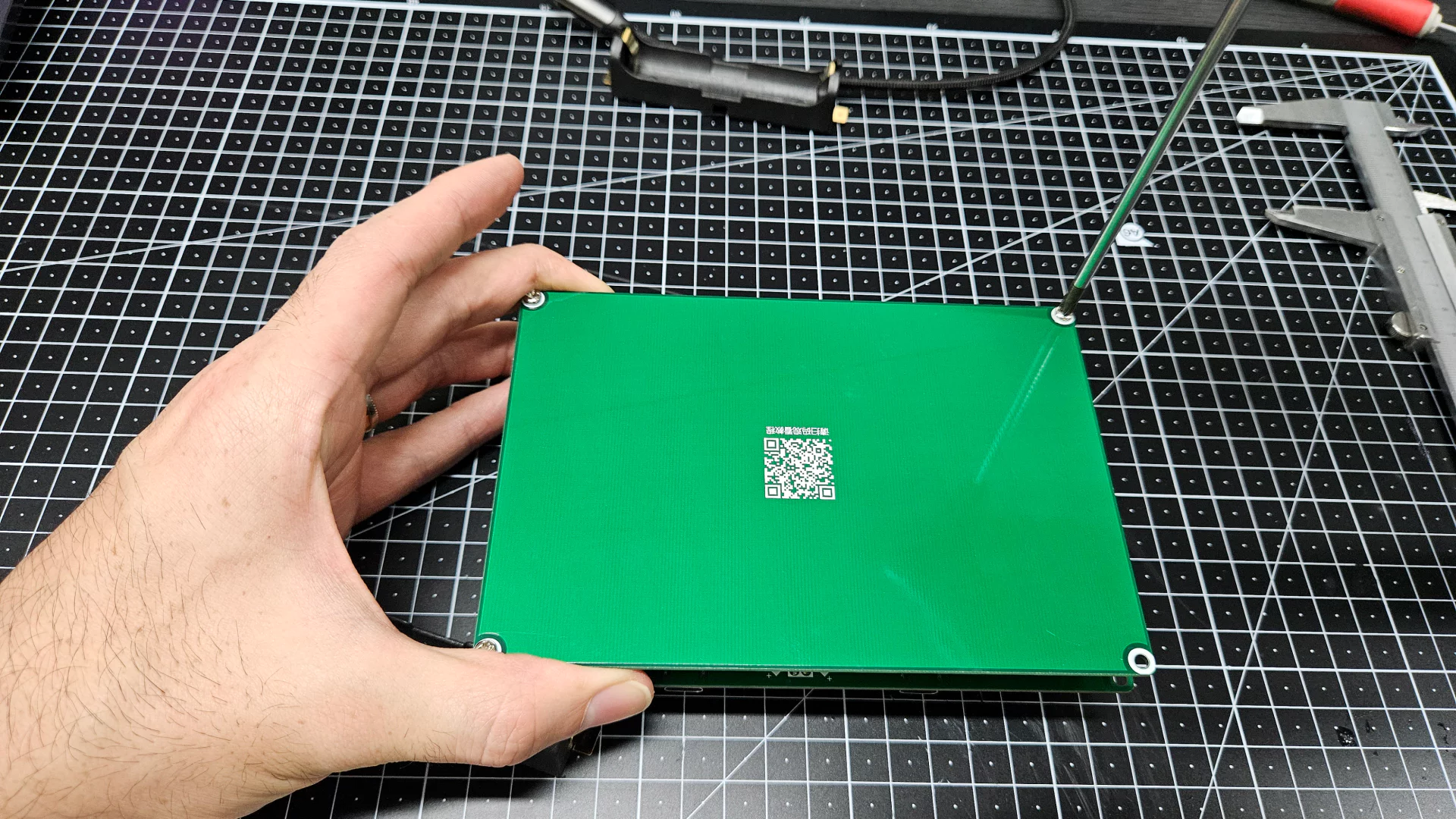

뒷면 드라이버를 풀어서 뜯겠습니다.

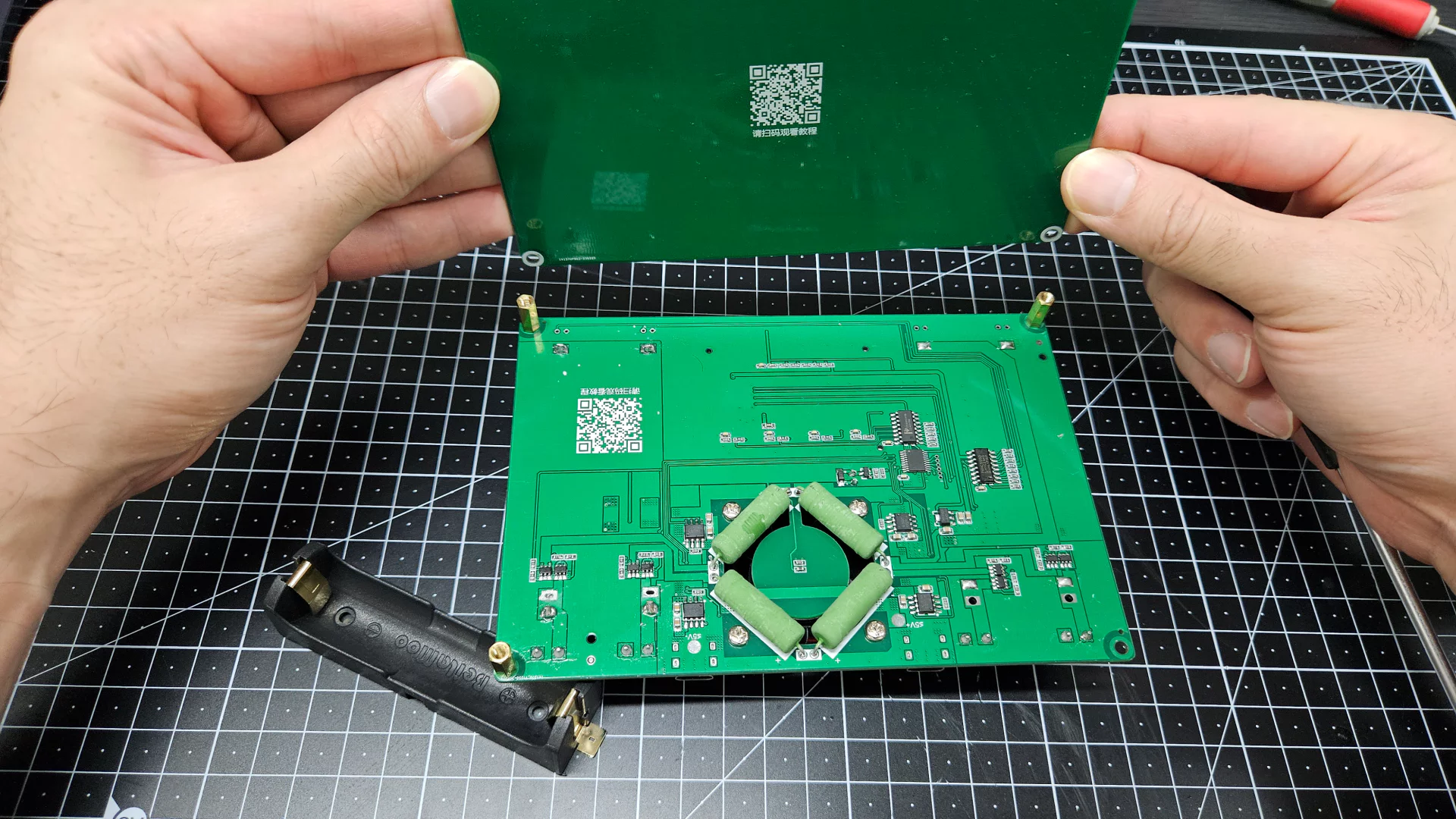

짜잔~ 전력소비를 위한 저항과 각종 소자들이 보입니다.

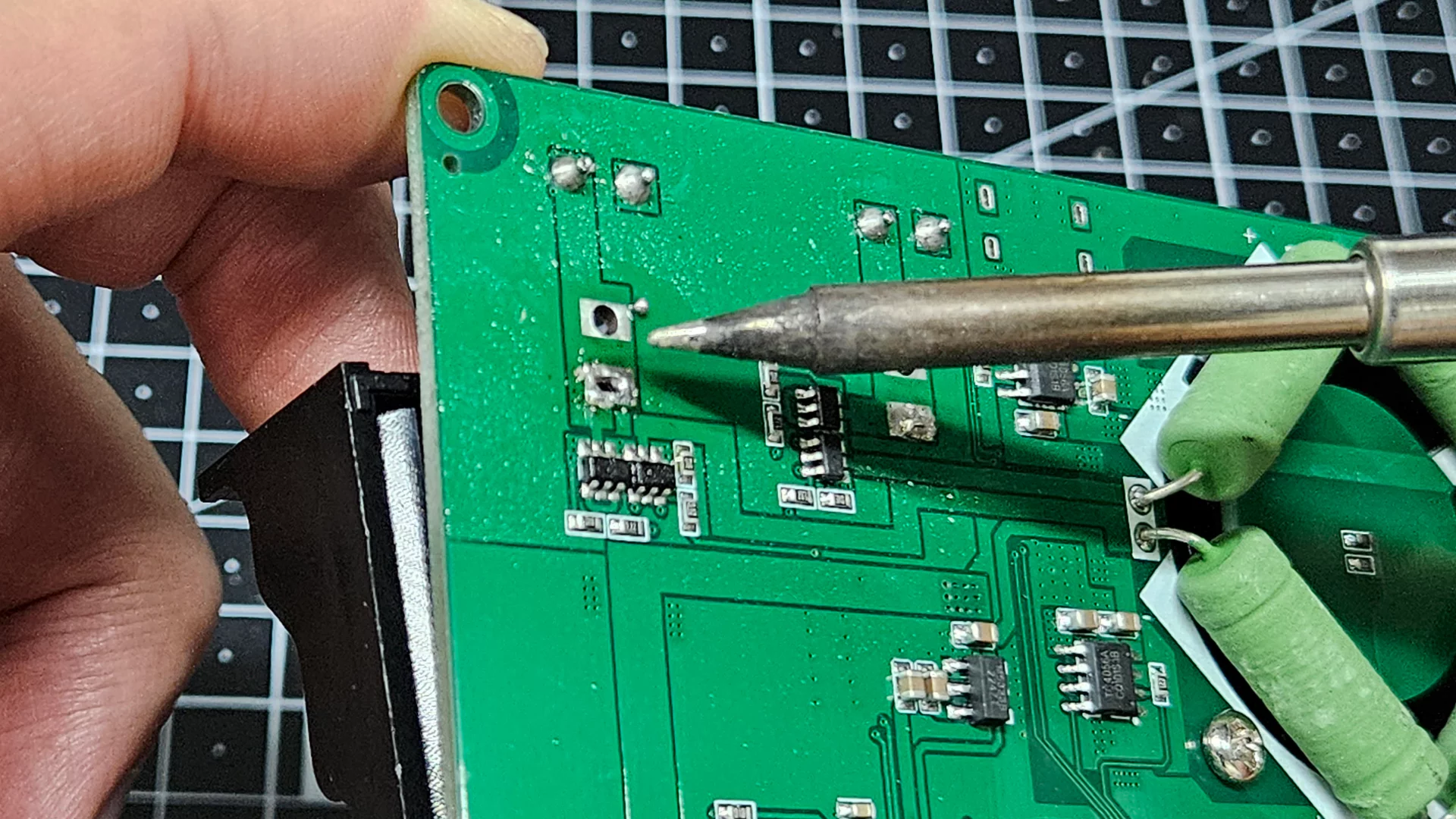

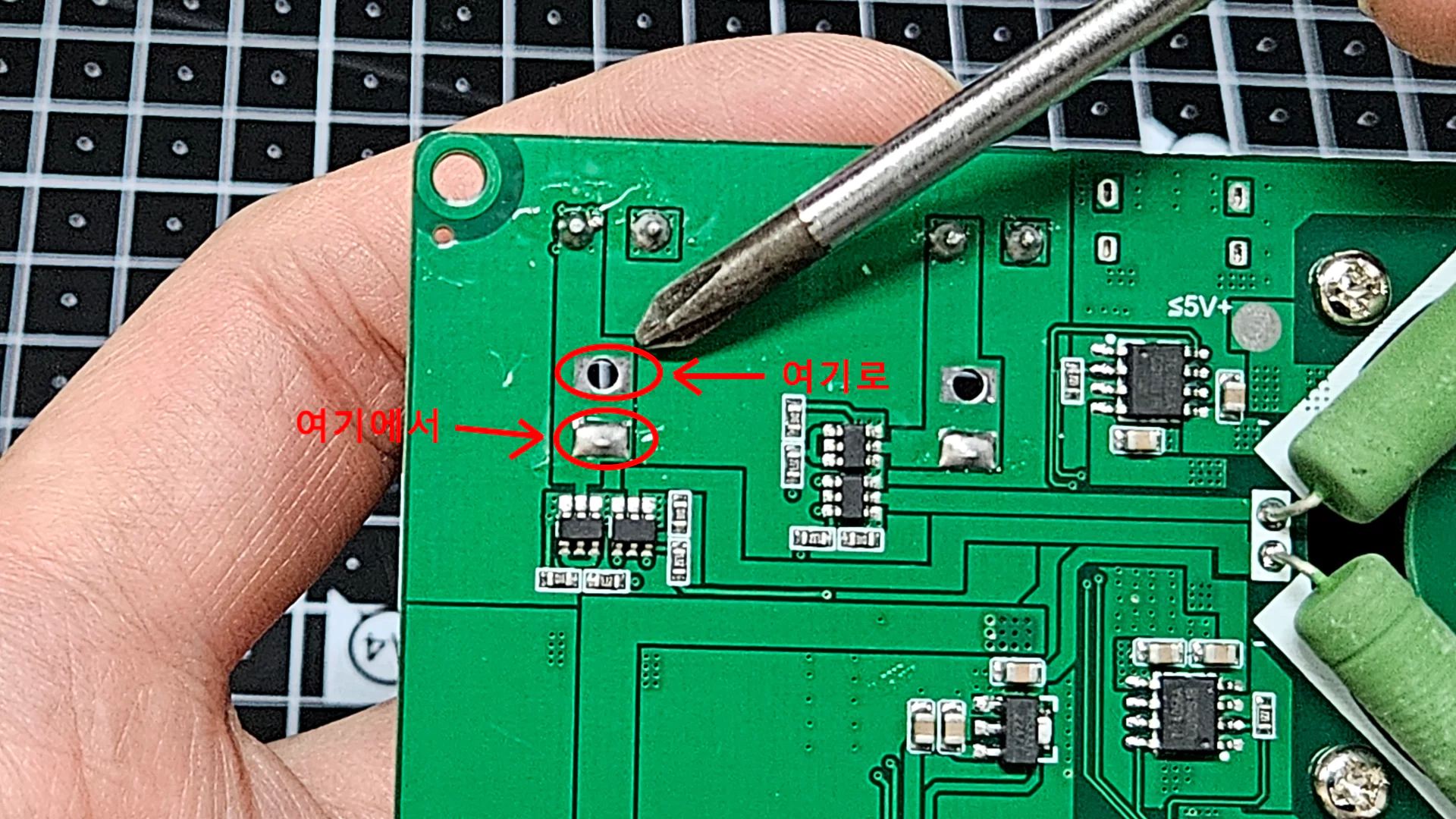

새로운 큰 홀더를 장착하면 현재 납땜되어있는 아랫구멍에서 윗구멍으로 이사를 가게 되겠네요.

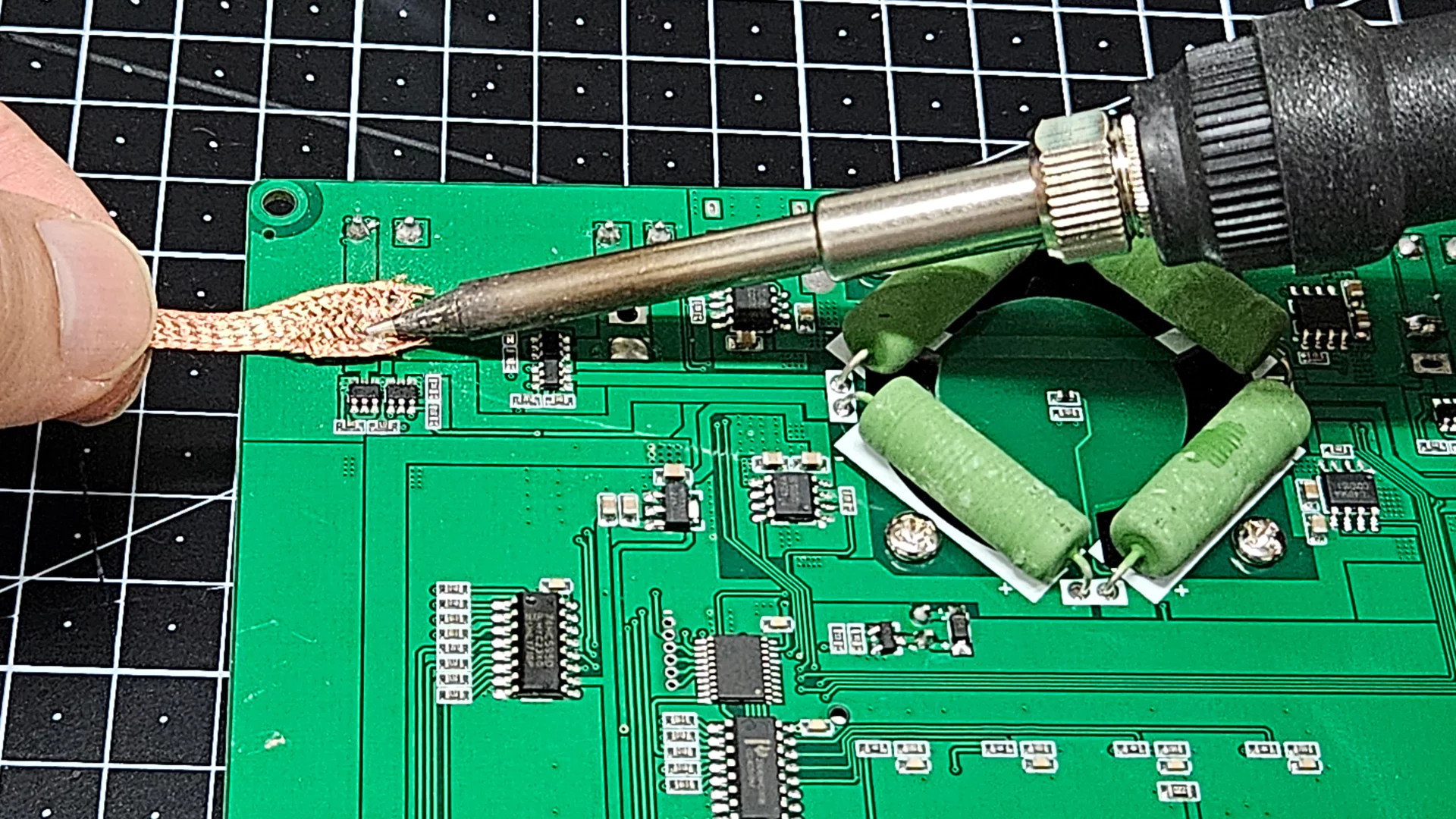

기존 납땜 제거 하겠습니다. 플럭스를 잔뜩 묻히고 인두와 솔더윅 메쉬 브레이드 테이프를 이용해서 납을 제거 합니다.
뿅~~~~~
나머지 3군데도 똑같은 방법으로 납을 제거합니다.

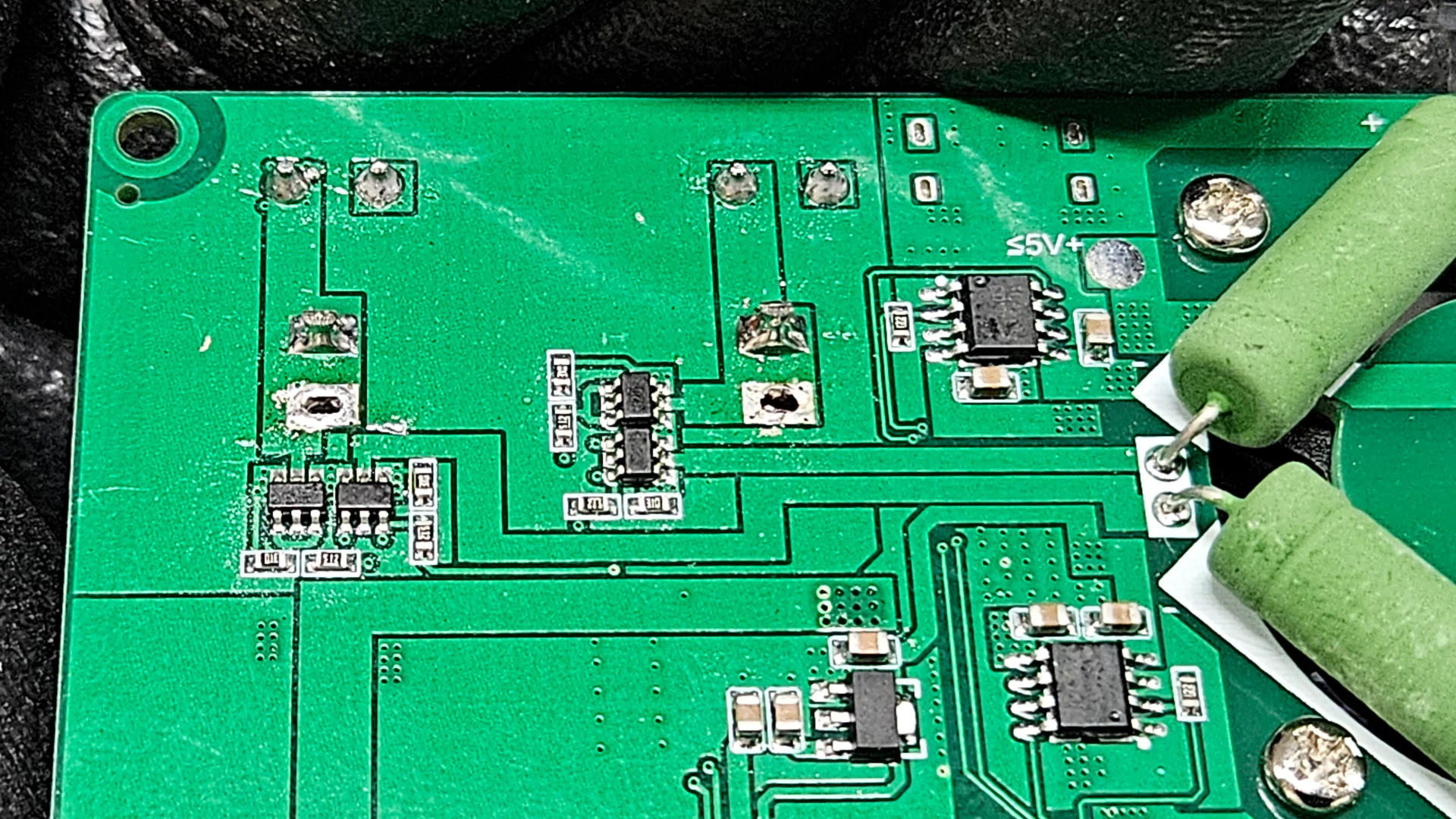

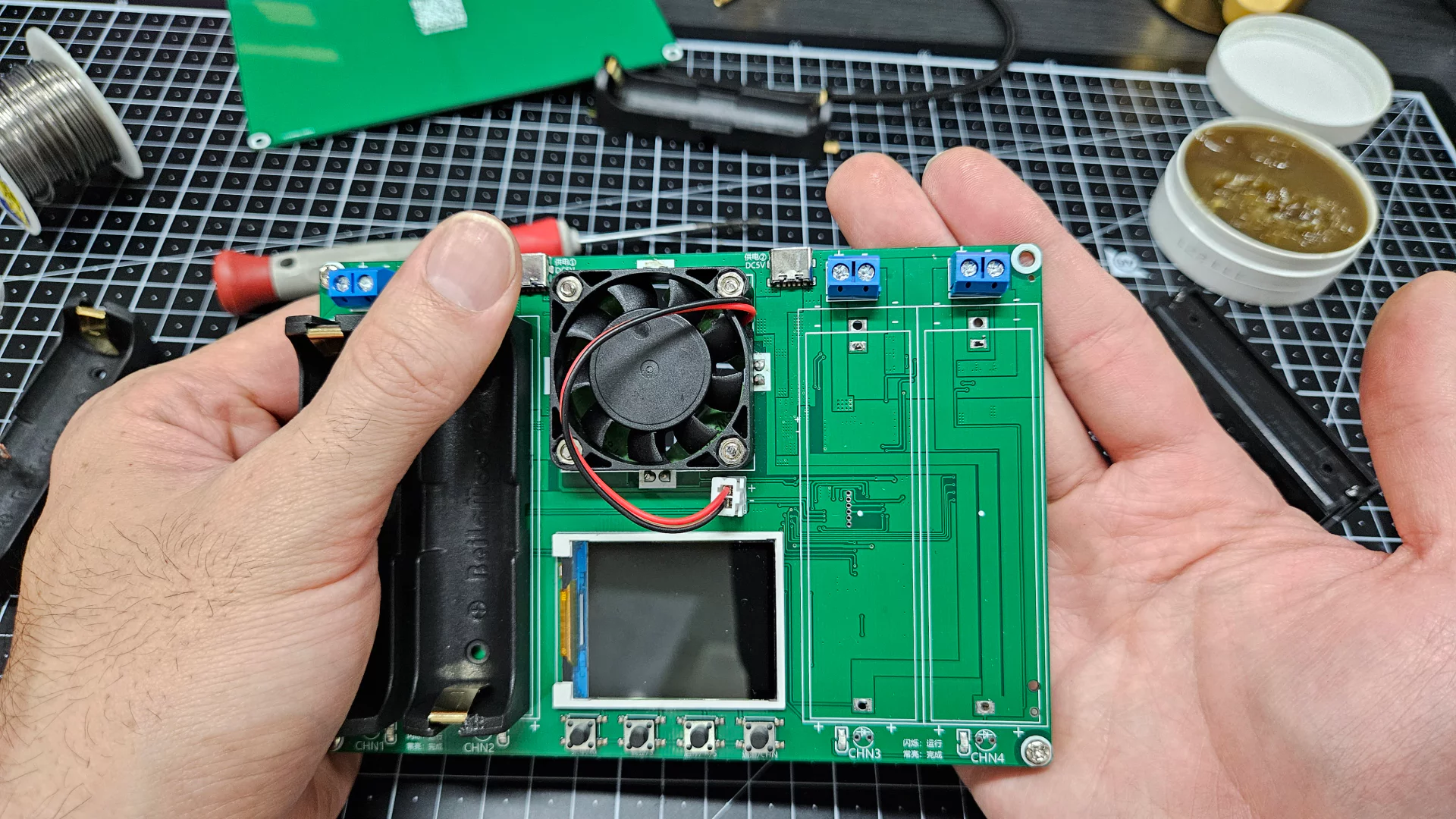

기존 홀더가 아름답게 빠졌네요~
3. 교체 할 신규 홀더 기판에 실장

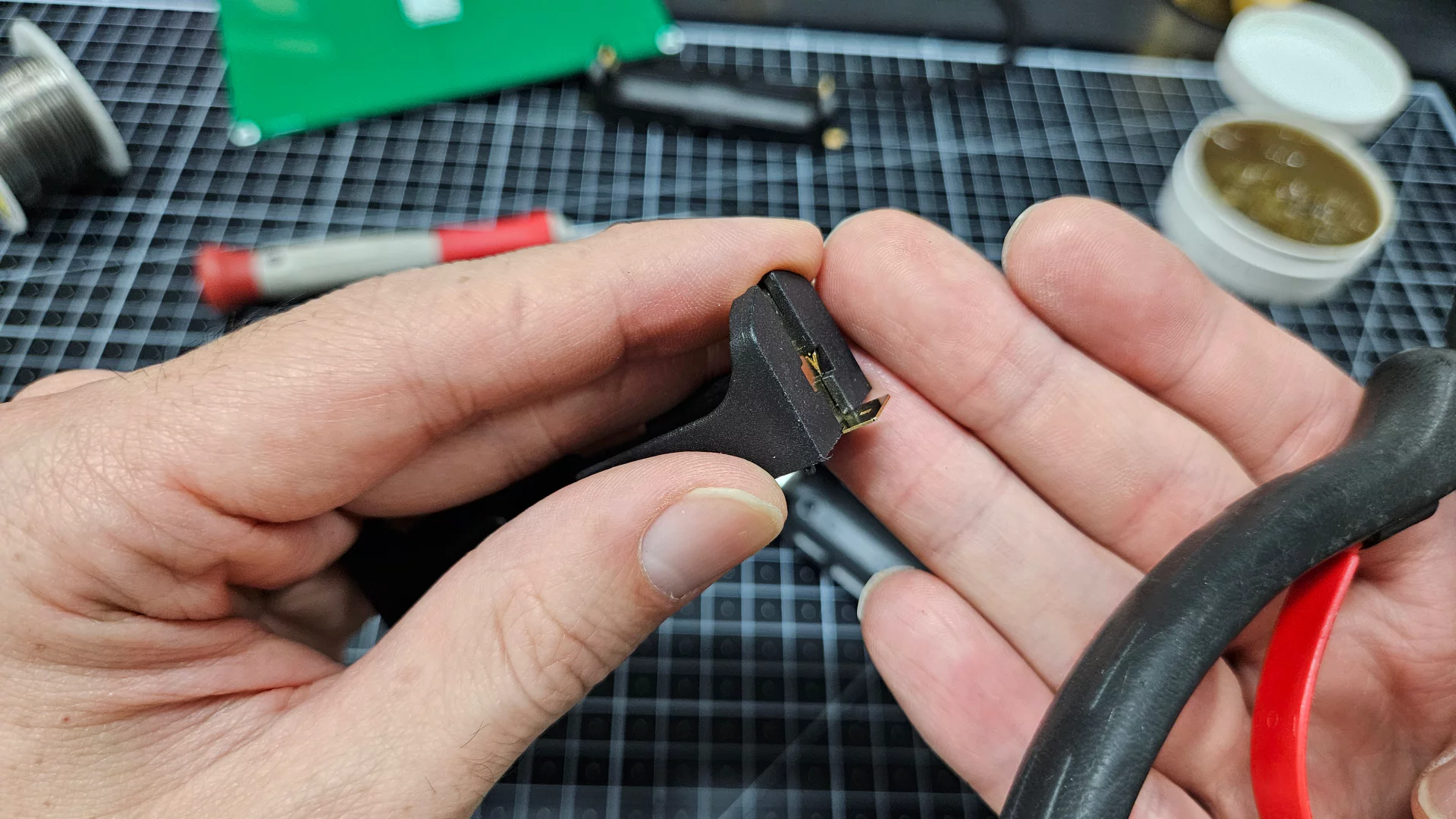

90도로 꺽어주겠습니다.
니퍼 + 힘으로 했습니다.

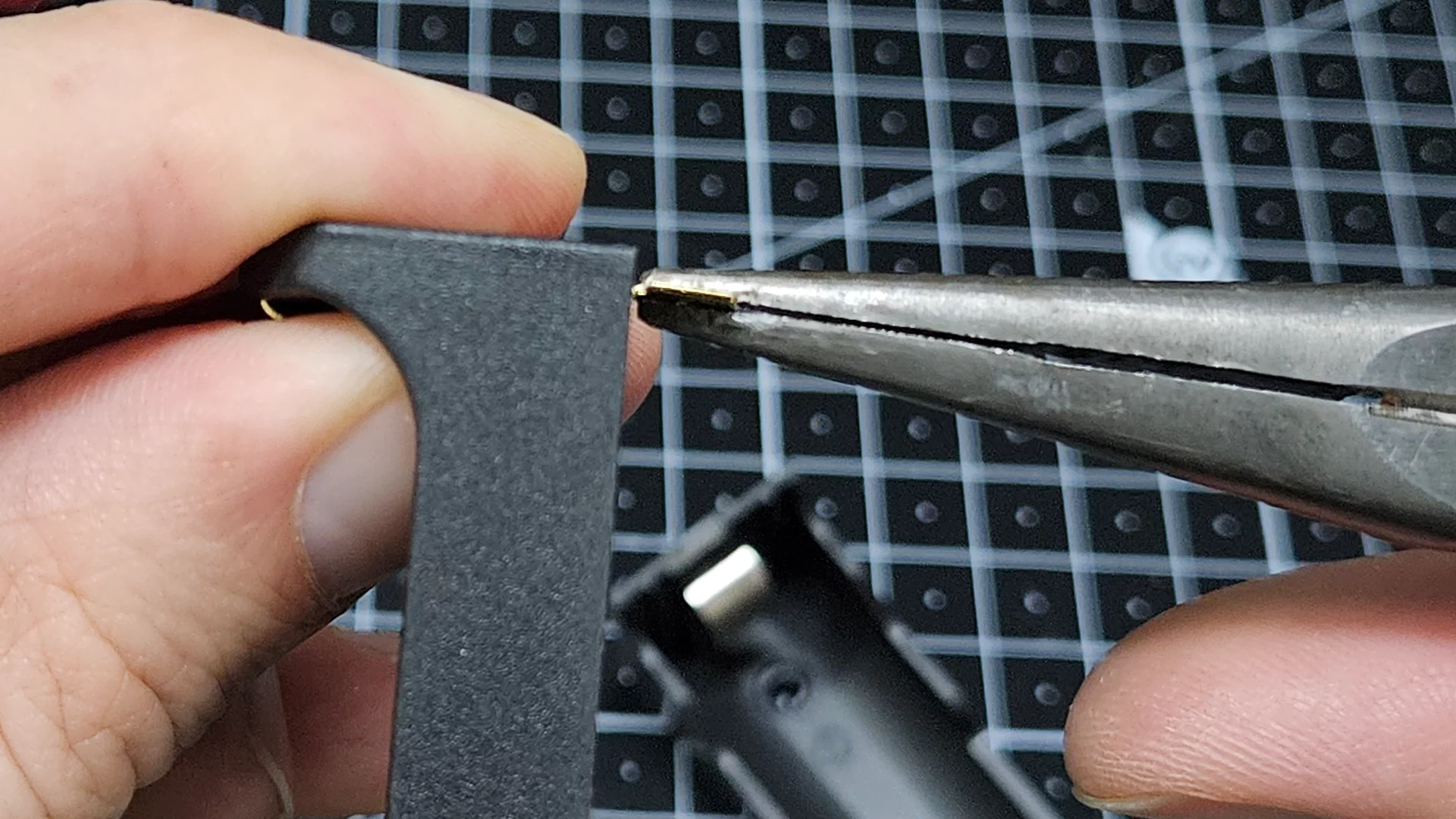

구멍 크기에 비해서 구리판이 너무 크군요. 잘라주겠습니다.

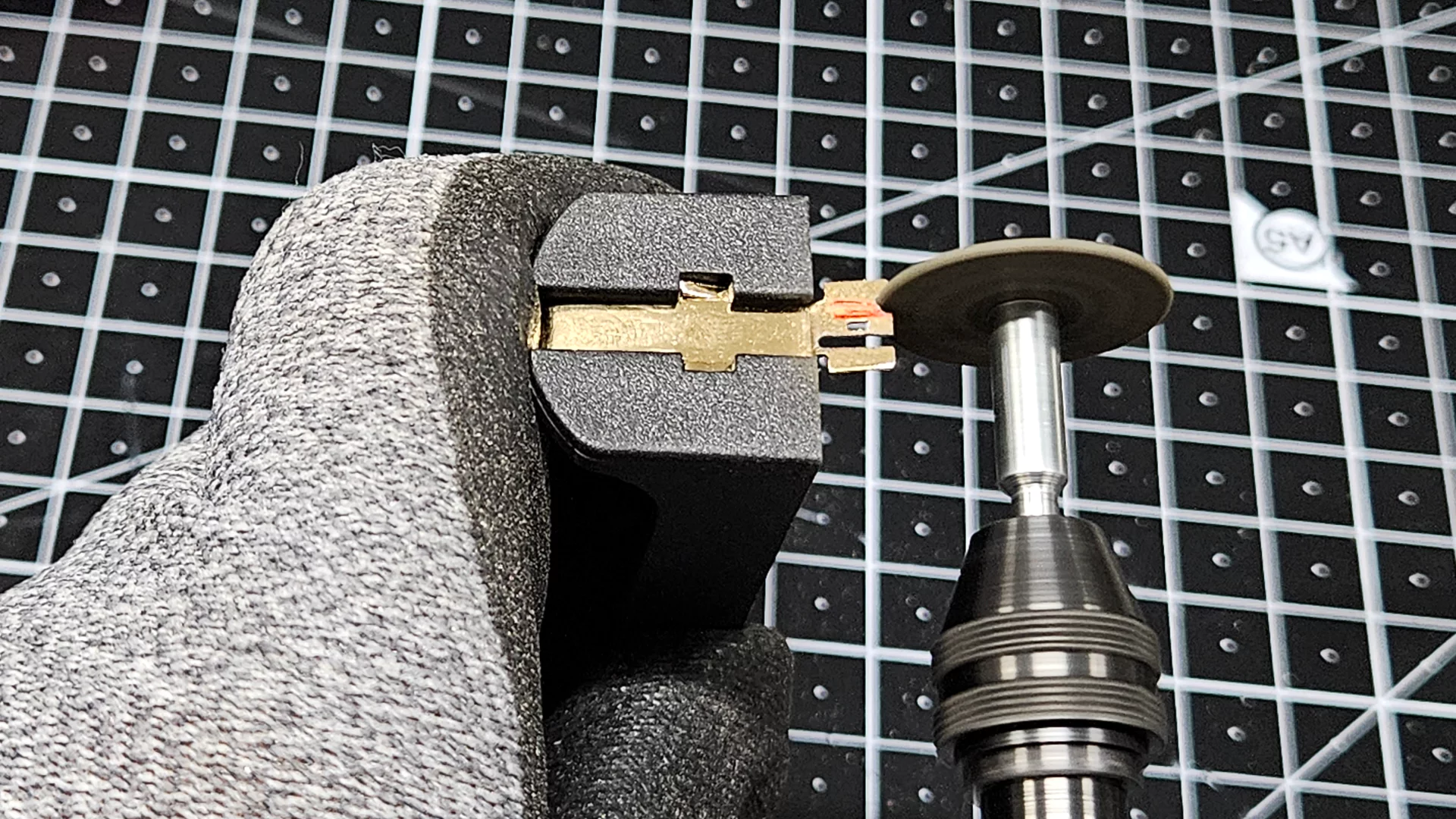

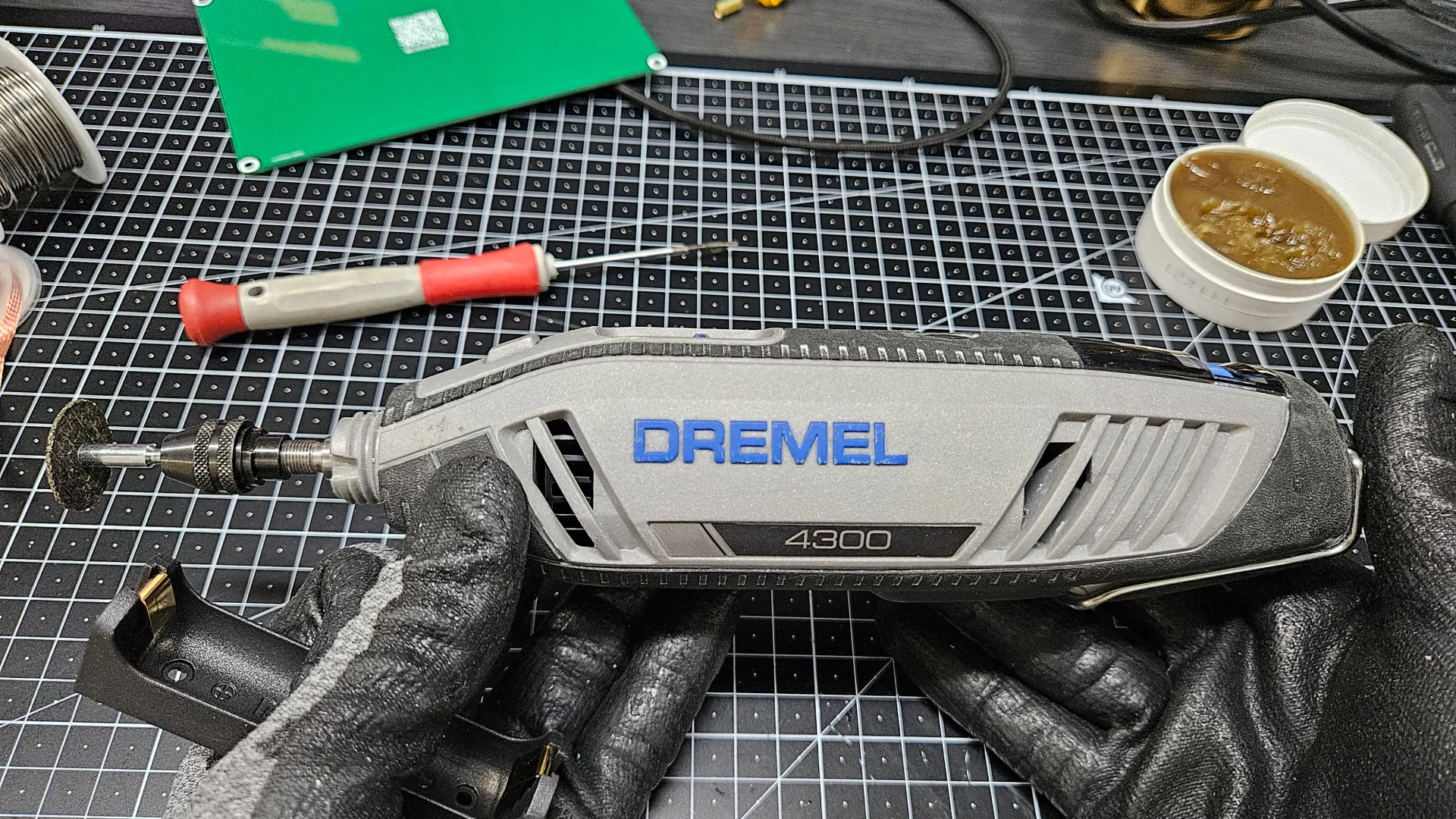

구리판이 많이 두껍습니다. 성능 좋은 니퍼를 사용하여 잘라주세요. 저는 마땅한 니퍼가 없어서 미니조각기 드레멜을 사용해 잘라주겠습니다.
끼이이이이이이이이이이이이이이이~~~~
회전형 공구를 이용할 때에는 항상 손을 조심하세요. 본디 회전형 공구를 사용할 때에는 장갑을 끼지 않는 것이 원칙입니다. 왜냐면 장갑이 찝혀 들어가면 손 전체가 큰 부상을 입습니다. 다만 작업할 소재 크기가 너무 작아 손 부상 위험이 커 회전 속도/ 토크를 많이 낮추는 조건으로 장갑 끼고 하였습니다.

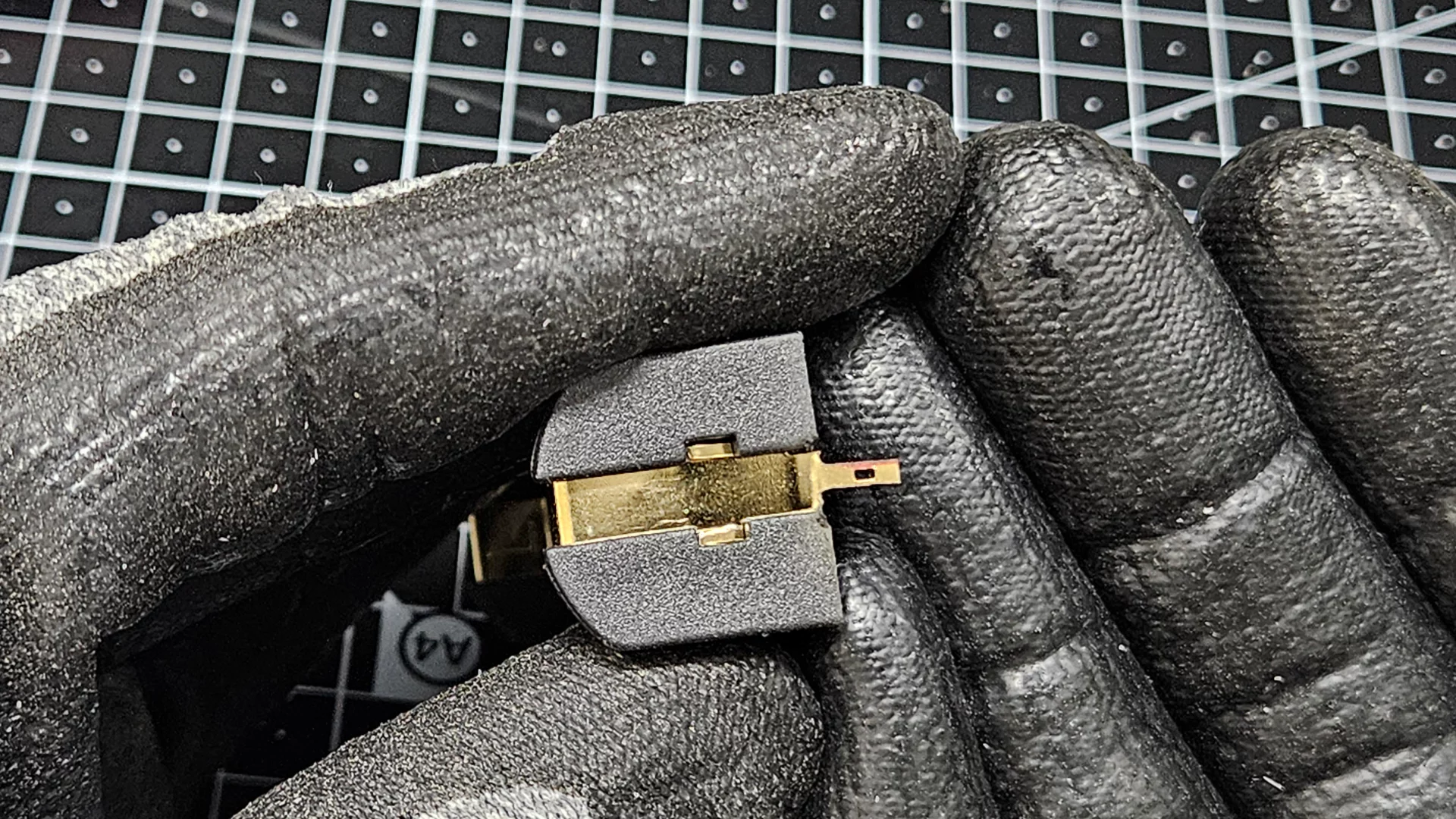

원하는대로 아름답게 잘렸습니다.

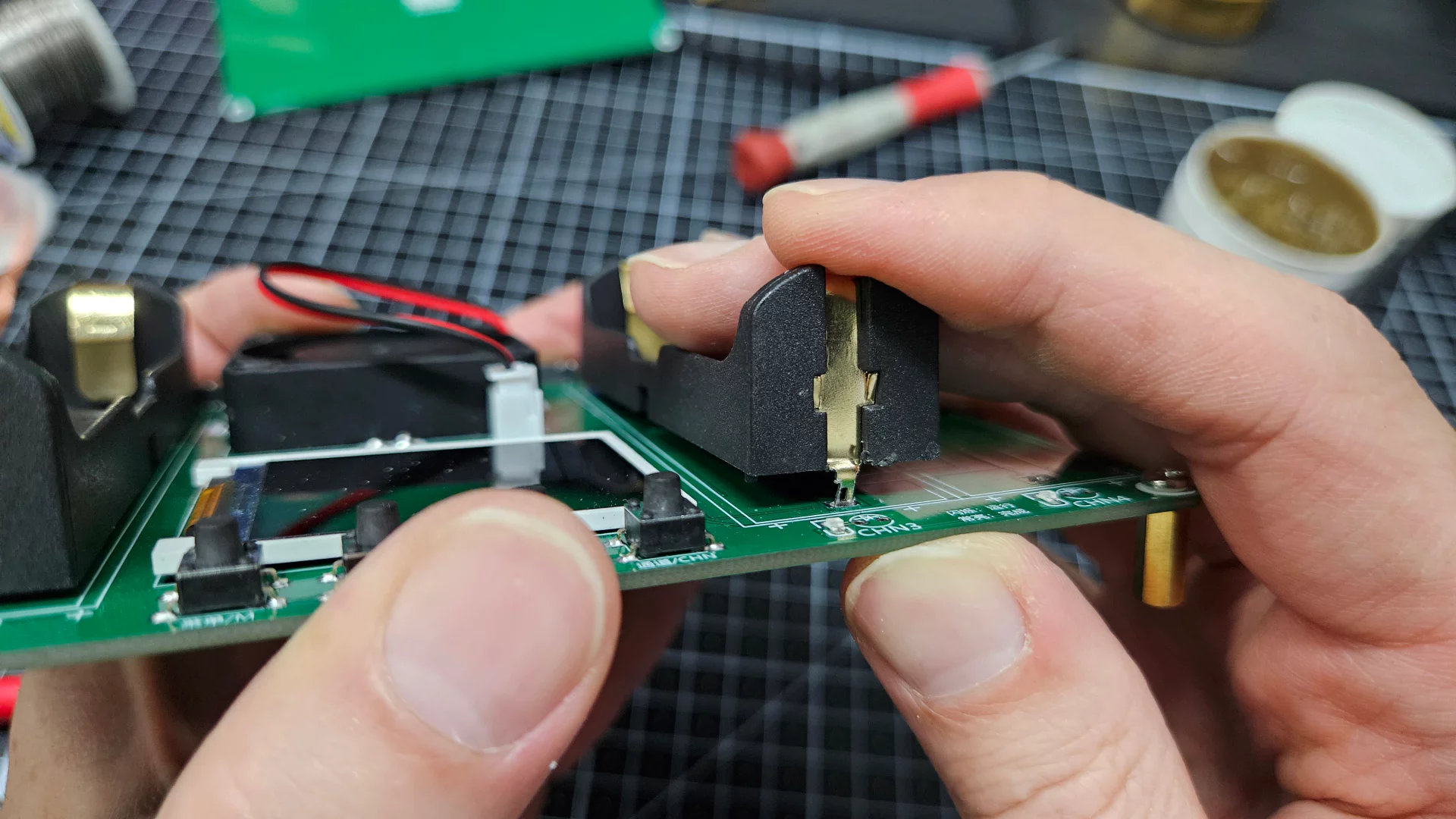

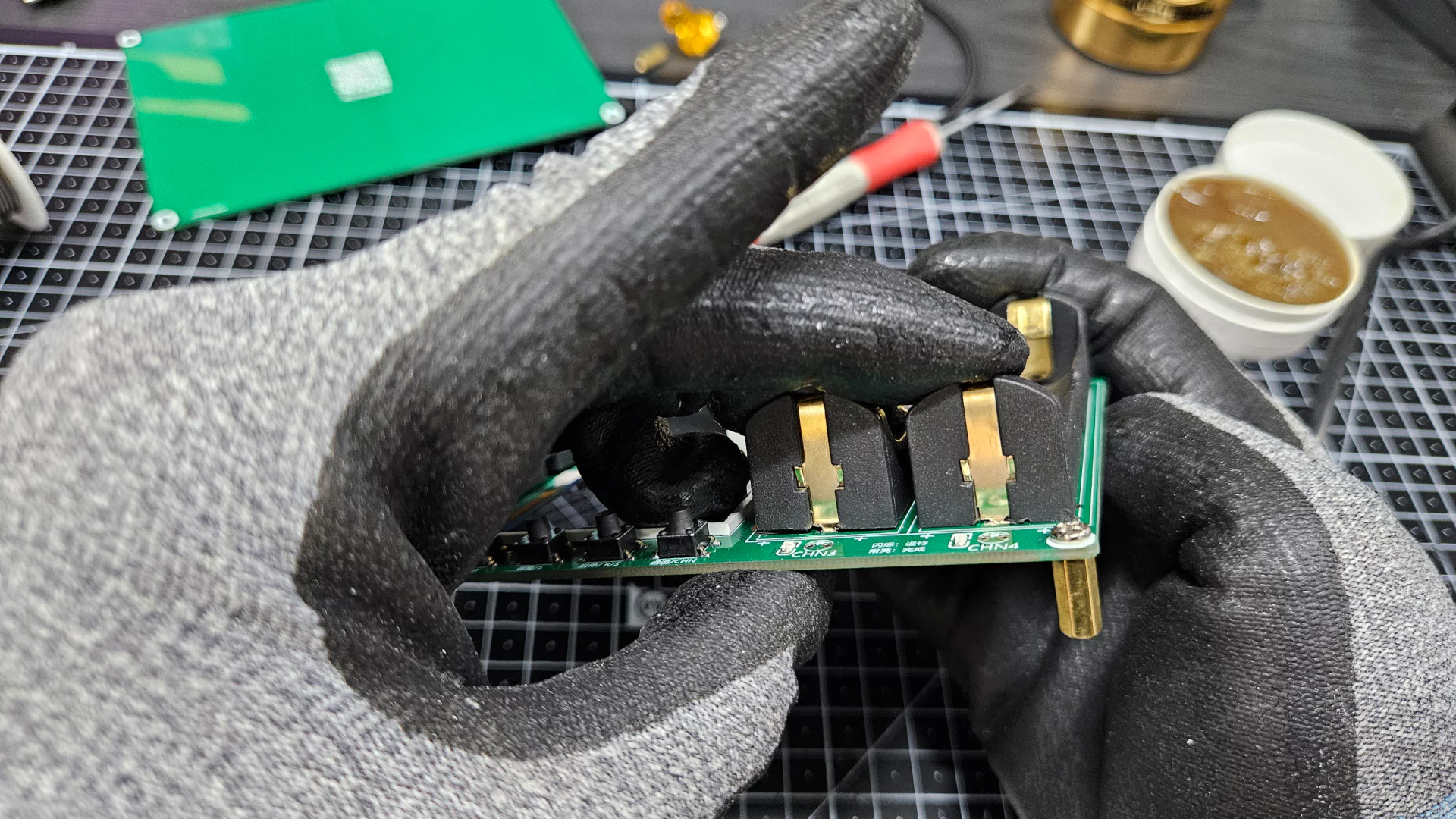

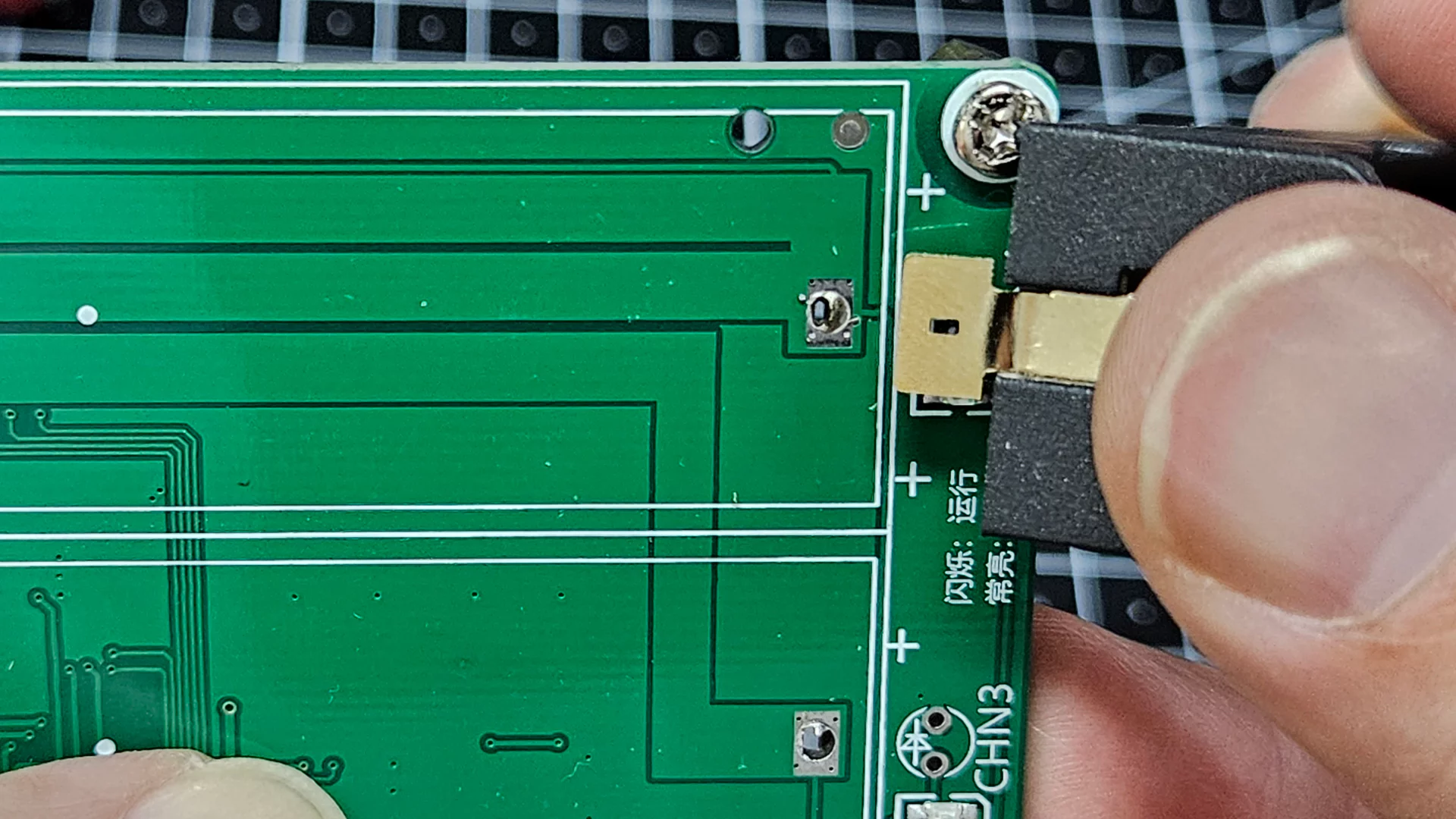

꼽아보겠습니다.
잘 꼽히네요. 굿~!

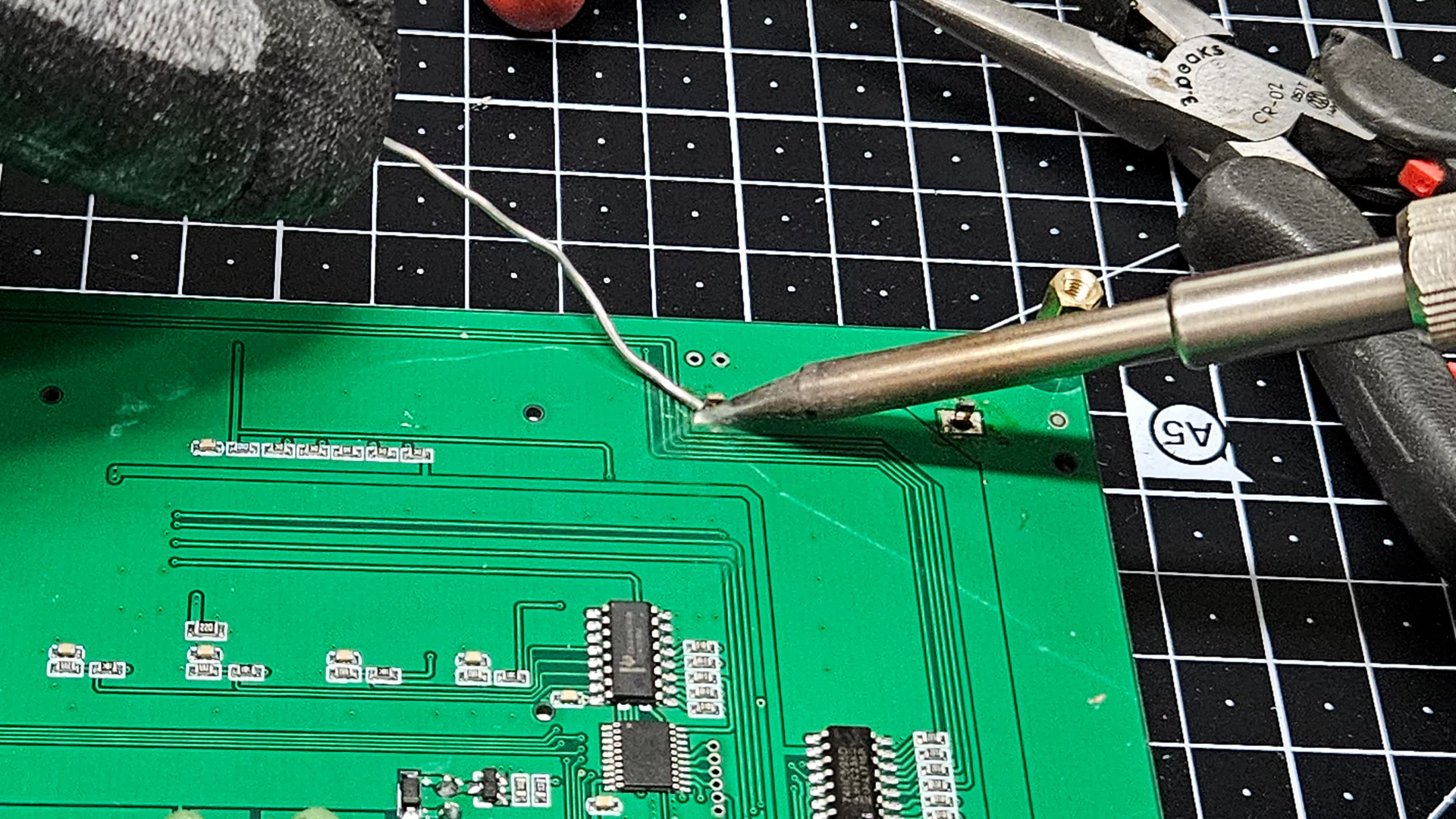

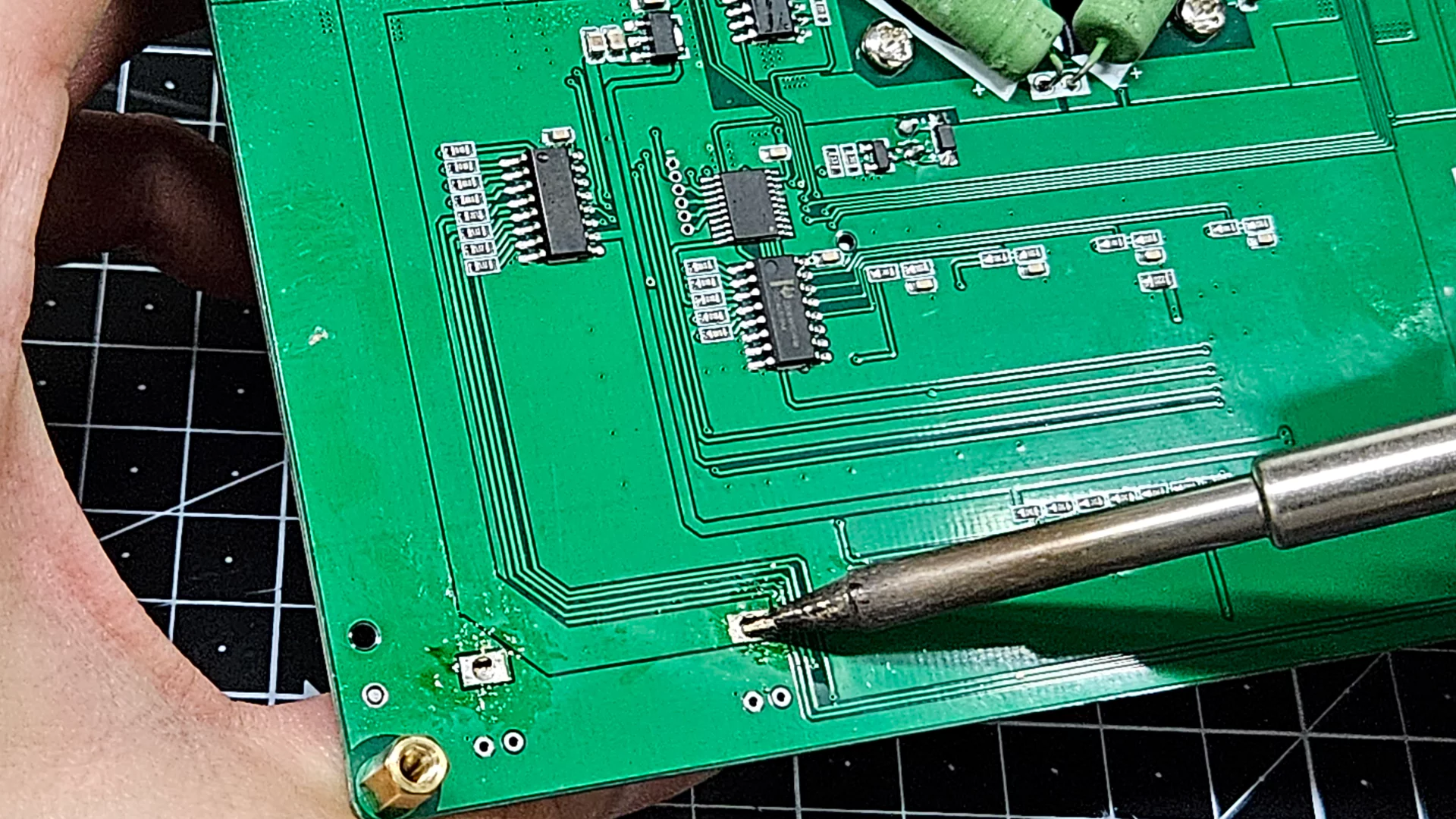

이제 뒷편 납땜으로 완전 고정하겠습니다. 크게 고장날 소자가 없으니 마구마구 지져가면서 작업해도 되겠습니다.
납땜 완료입니다. 아랫층에서 윗층으로 이사갔네요.
4. 조립 및 최종완료 / 장착 테스트

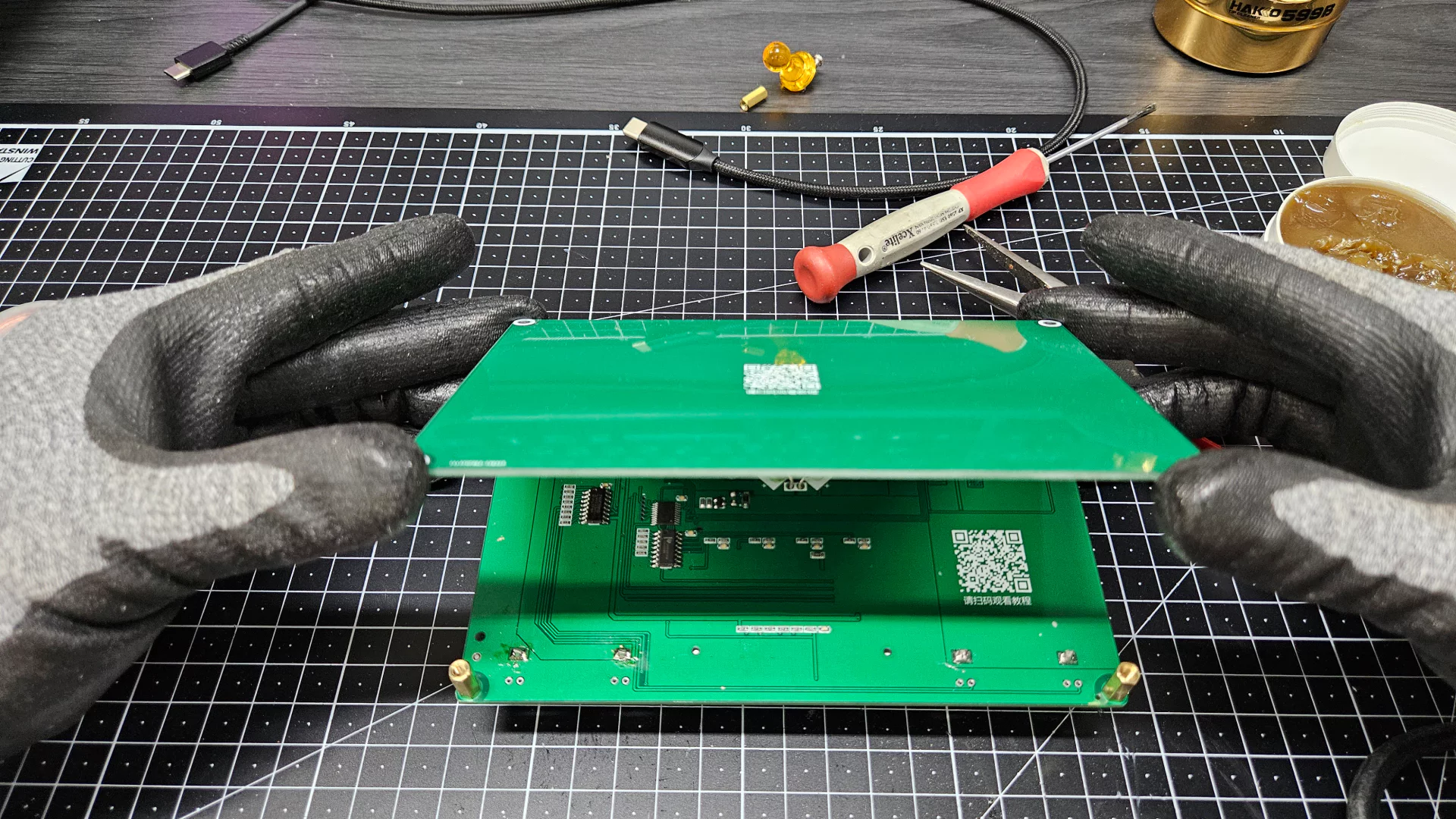

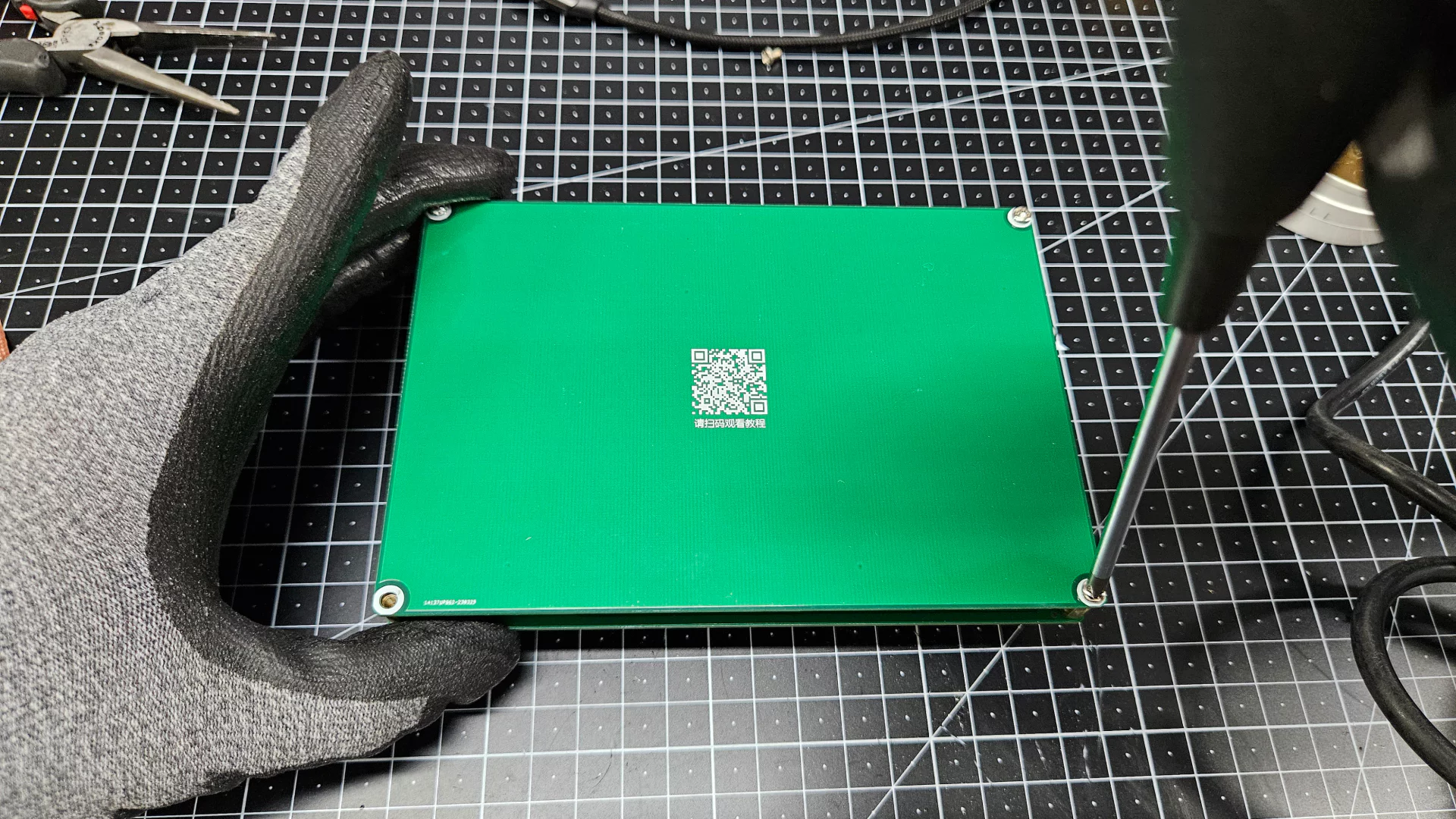

작업이 완료되었습니다. 조립하겠습니다. 조립은 분해의 역순 입니다. 뚜껑을 닫고
드라이버로 쪼아줍니다.

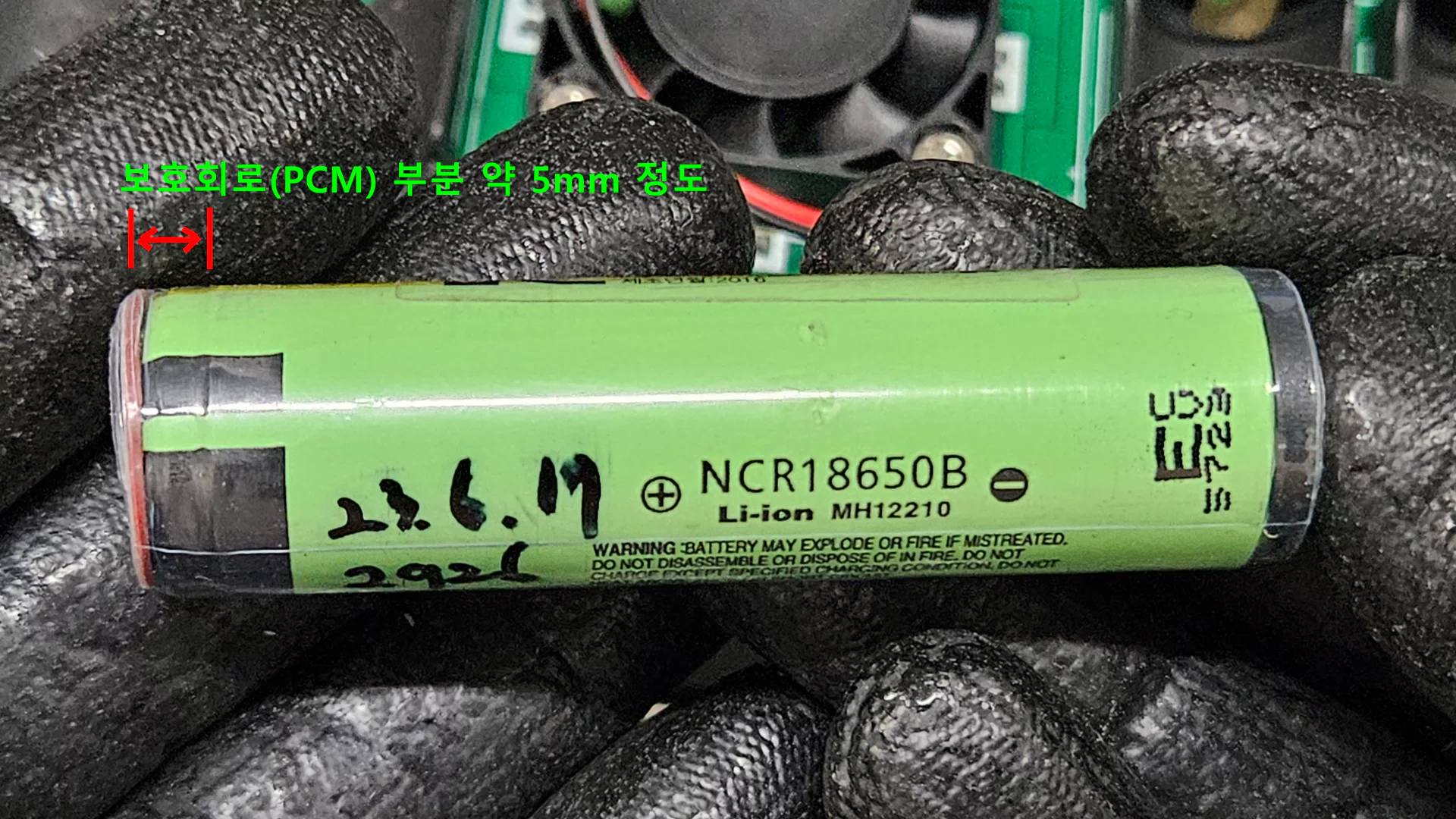

테스트할 배터리 입니다. 보호회로 부분이 5mm 정도로 전체 크기는 약 68mm 정도 됩니다.

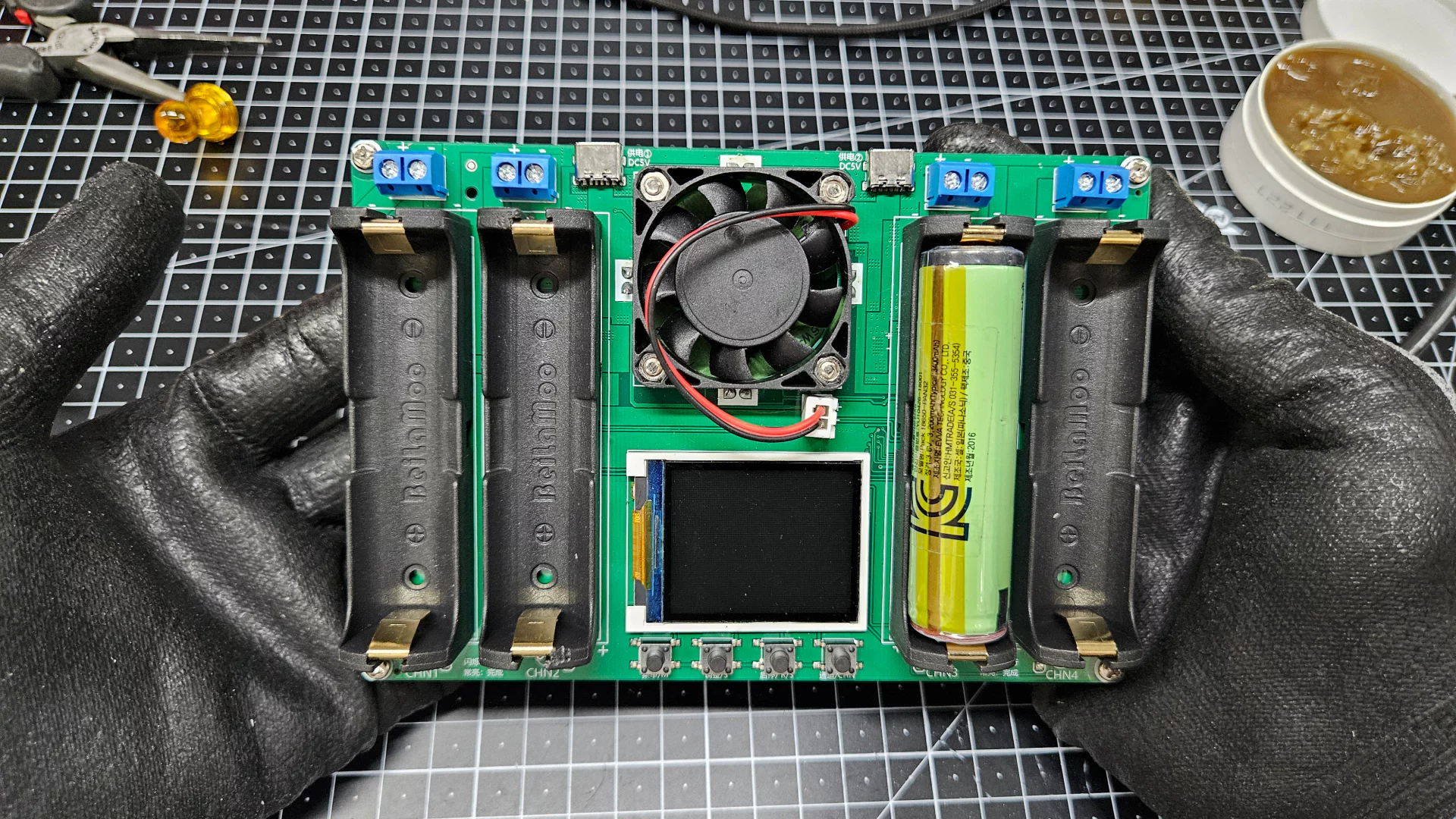

엘레강스하게 잘 꼽히네요. 오늘 작업은 여기 까지 입니다. 수고하셨습니다.
