고장 난 휴대용 미니 선풍기(손 선풍기) 분해, 수리

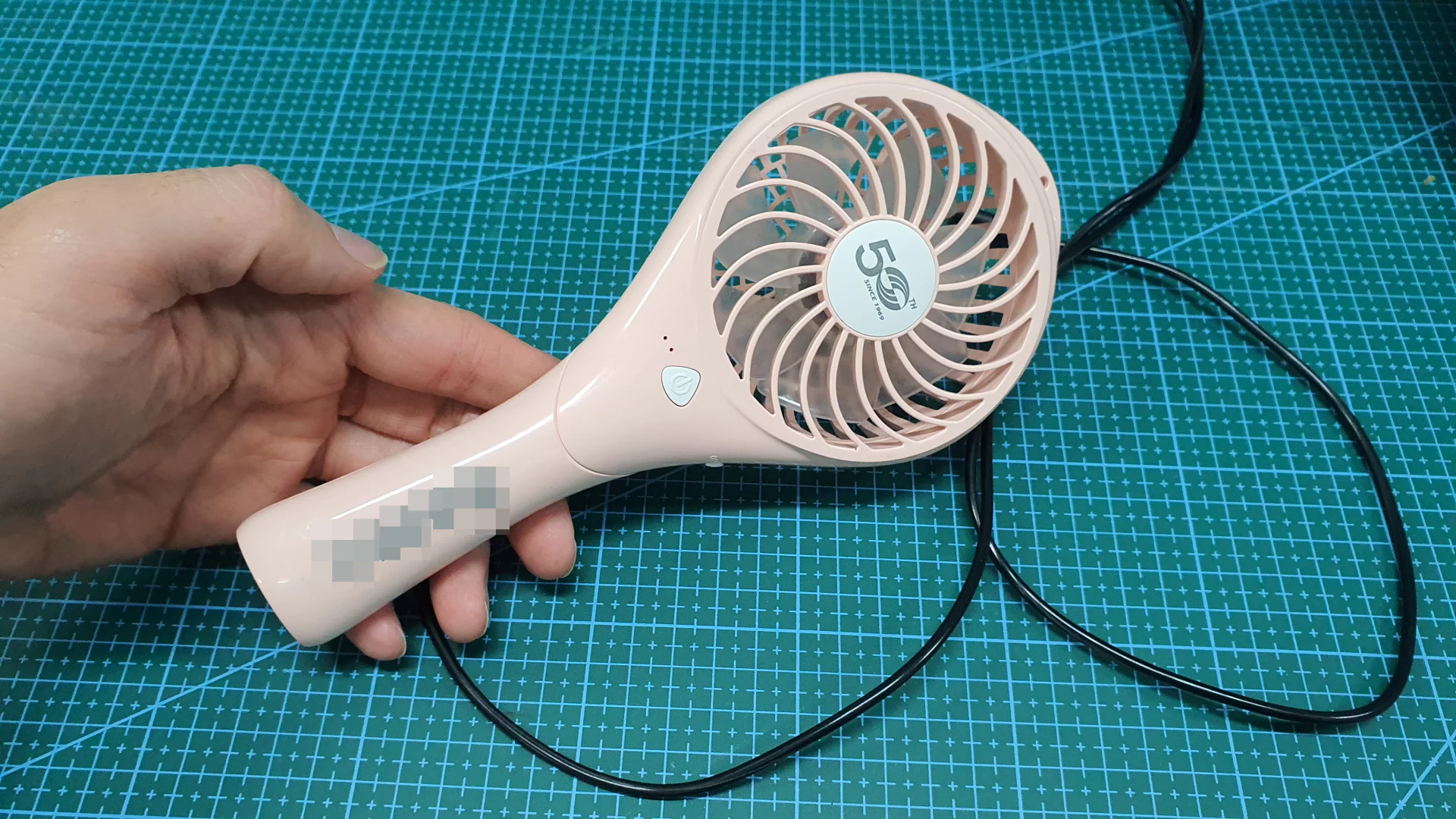

날씨는 더워졌는데 선풍기는 고장 났습니다. 절망입니다.

배터리 충전을 풀로 먹여줘도 동작 하지 않습니다. 슬픈 일입니다. 뜯어보고 수리가 가능하다면 한번 수리해 보겠습니다.

이 글의 목차

1 제품분해
2 배터리 이상여부 체크
3 소자 이상여부 체크
4 고장 소자교체
5 시험동작 및 조립

제품분해

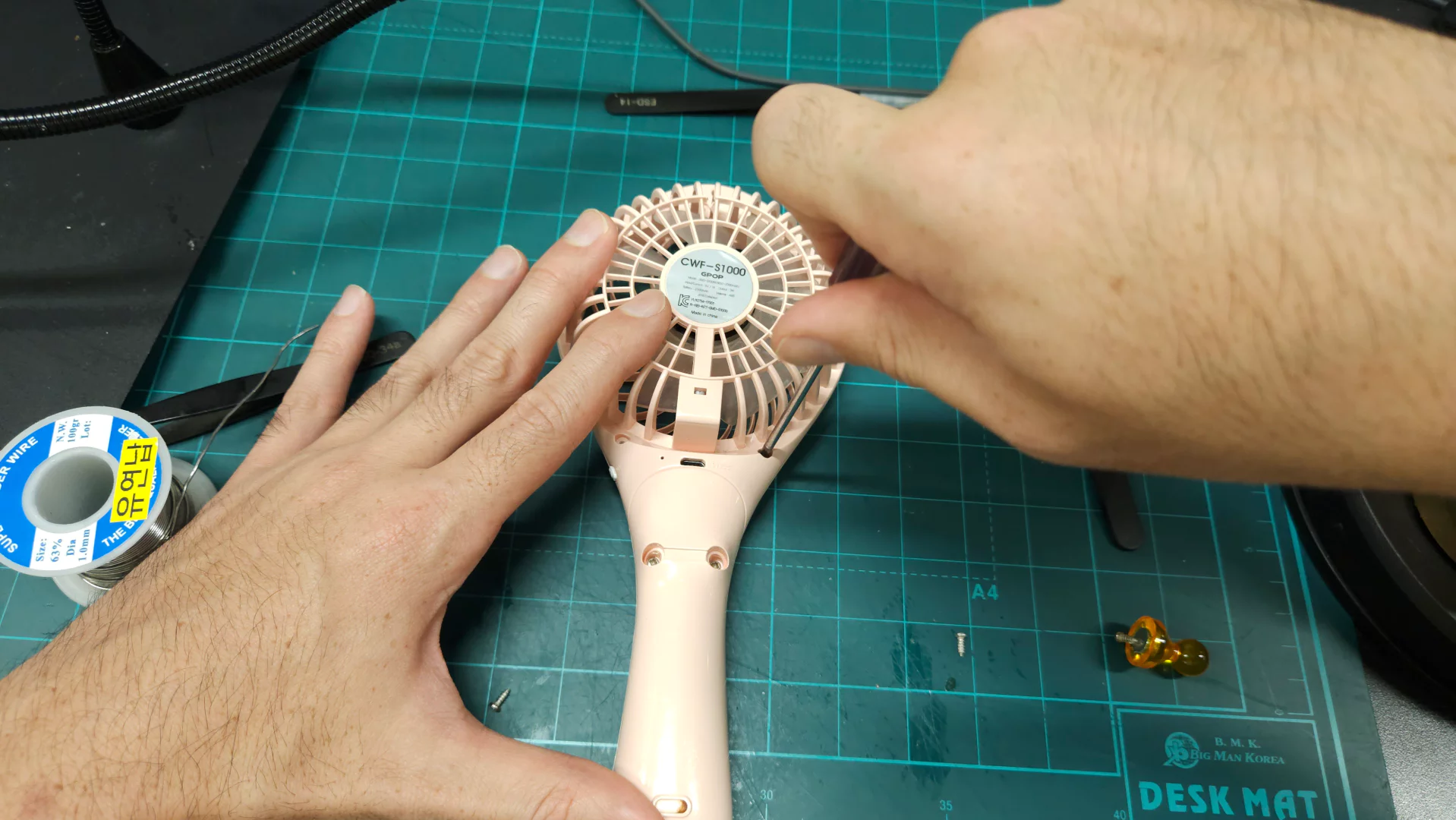

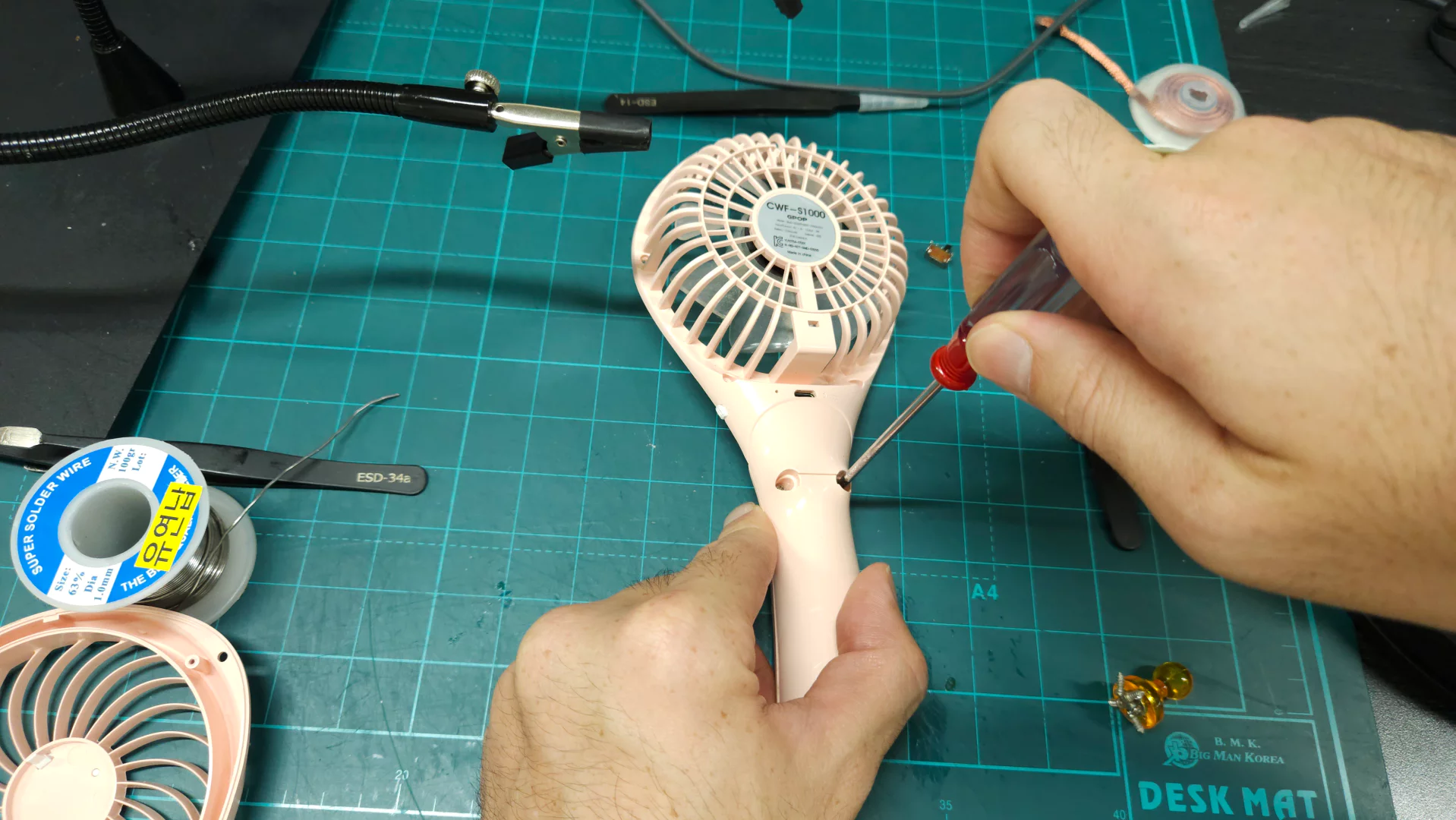

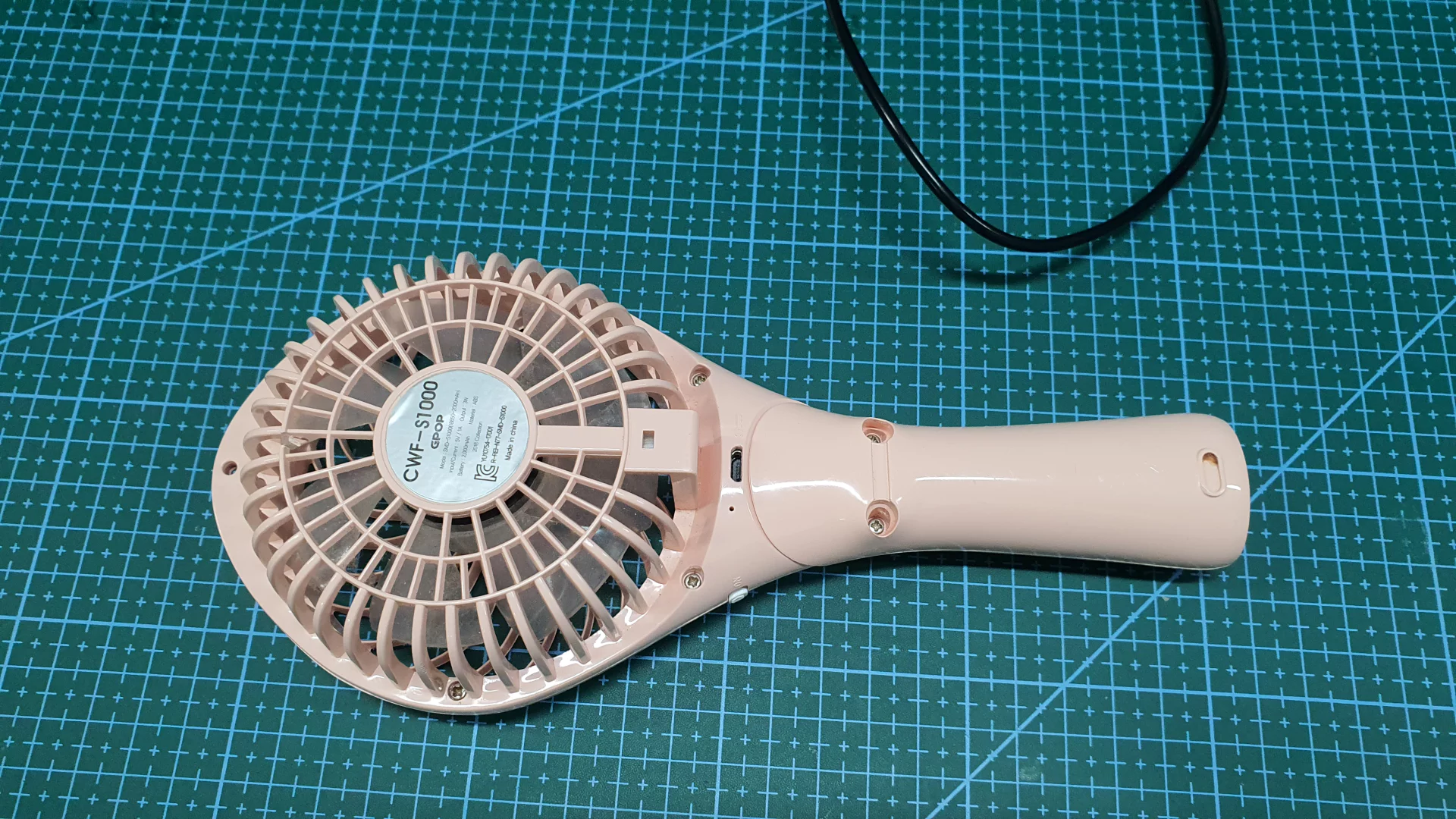

분해를 해보겠습니다. 쉬워 보이네요. 십자 나사만 풀러 주면 분해가 될 듯합니다.

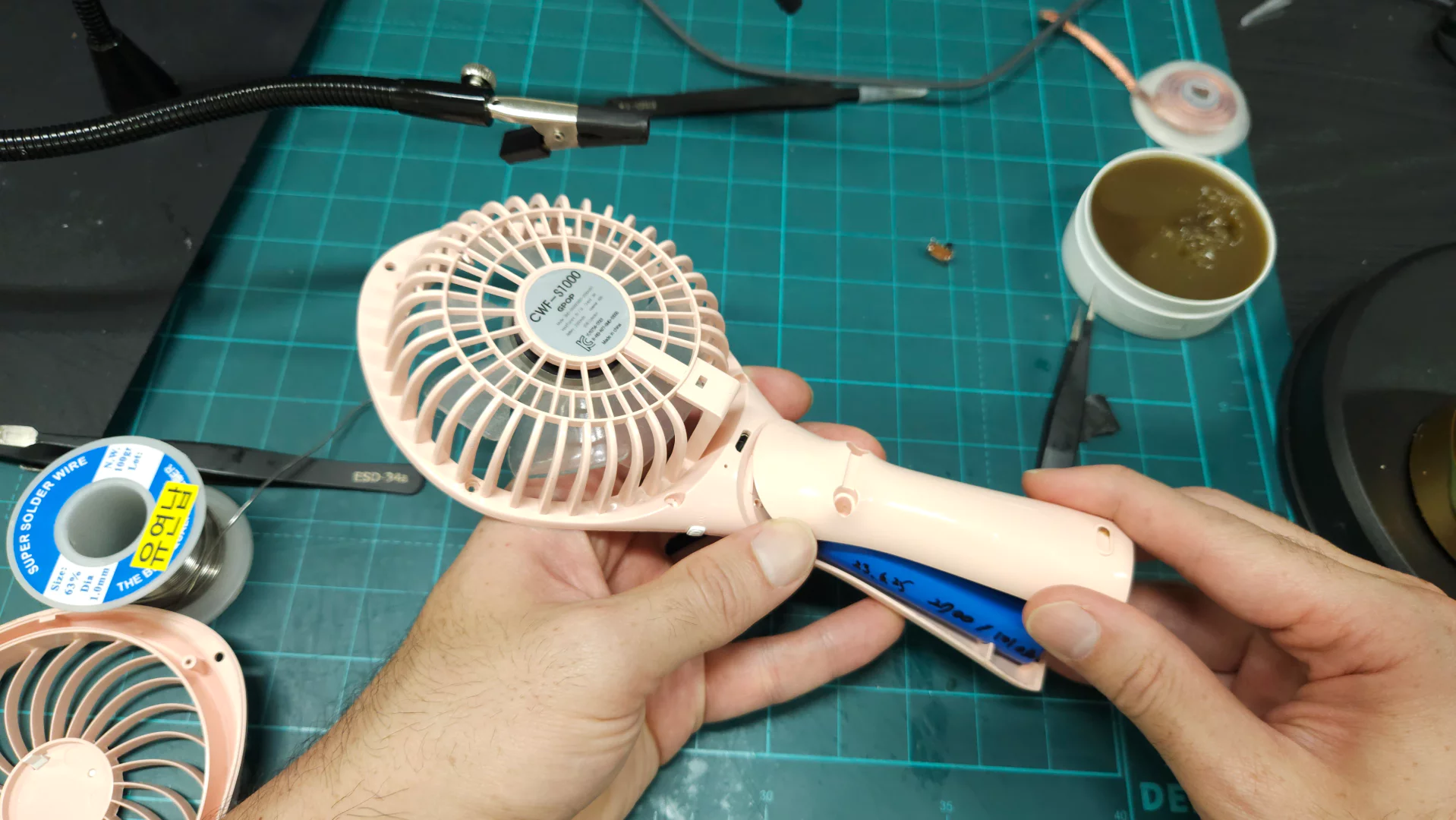

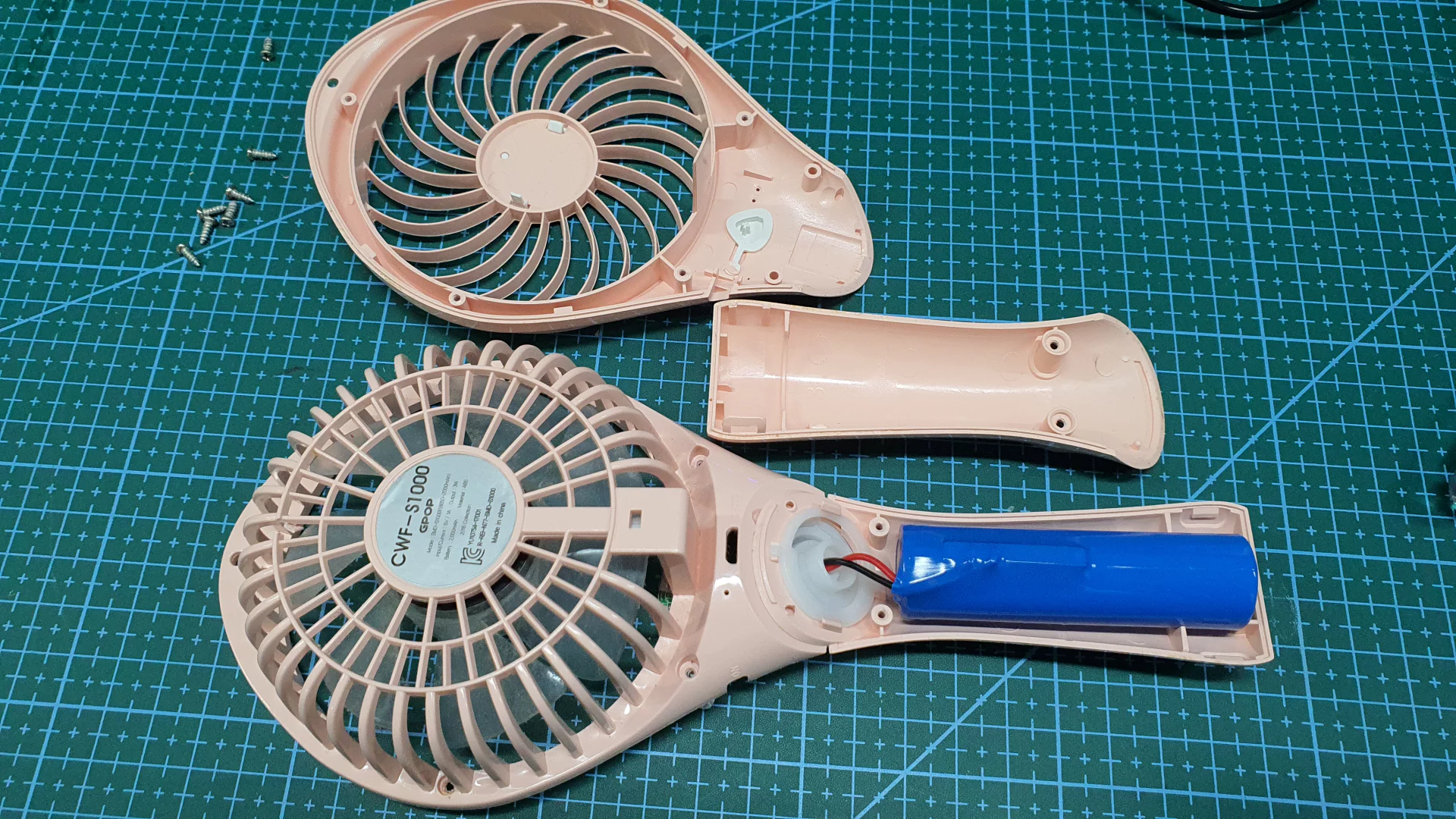

뒷 커버를 여니 18650 배터리가 보입니다.

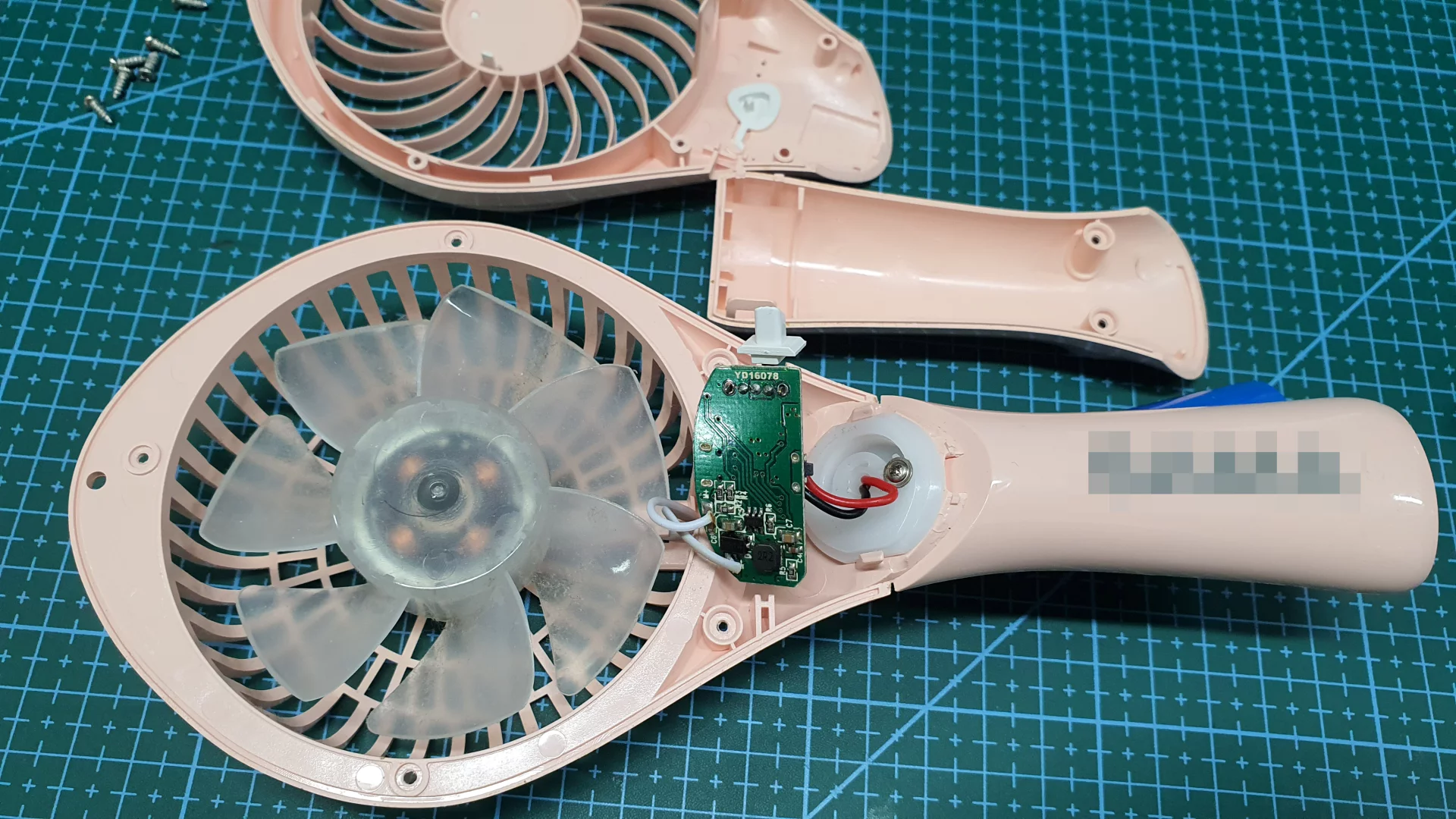

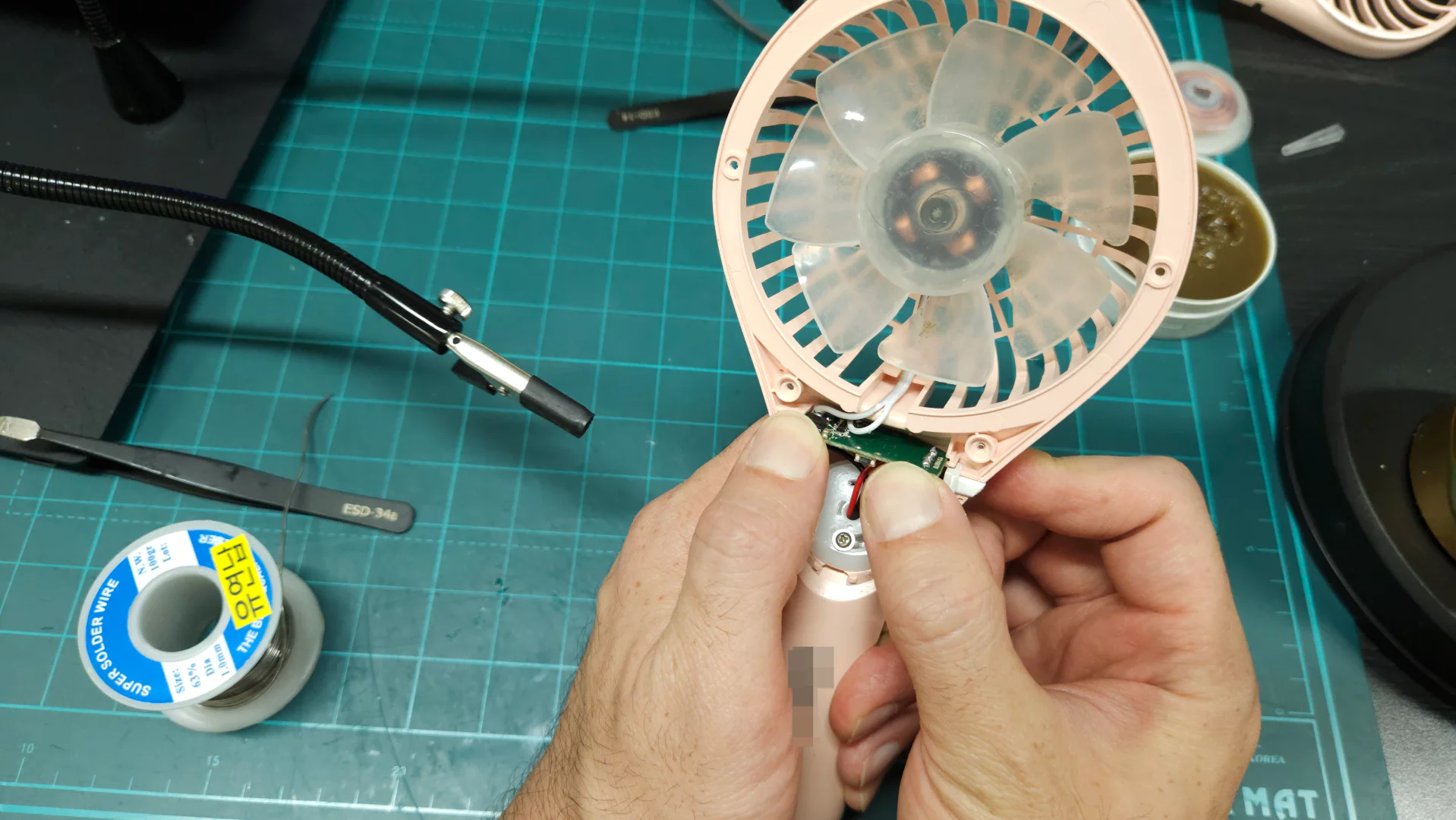

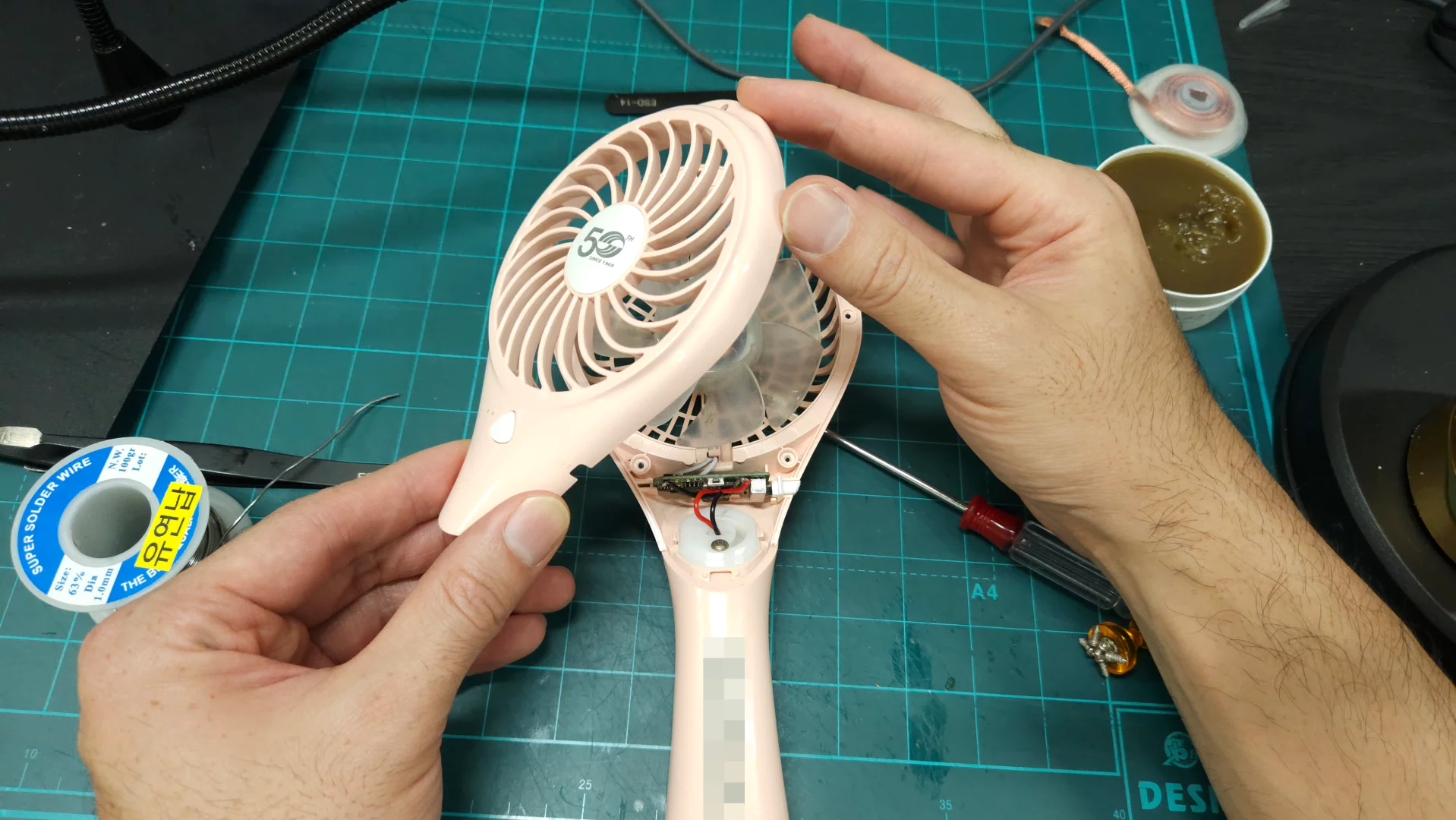

앞커버를 여니 블레이드가 속살과 아기자기한 컨트롤 기판이 보이네요.

배터리 이상여부 체크

제일 만만한 베터리 부터 확인 해보겠습니다. 방전도 여러 번 됬었었고 3년이나 쓴 놈이라 맛이 갈 법도 합니다.

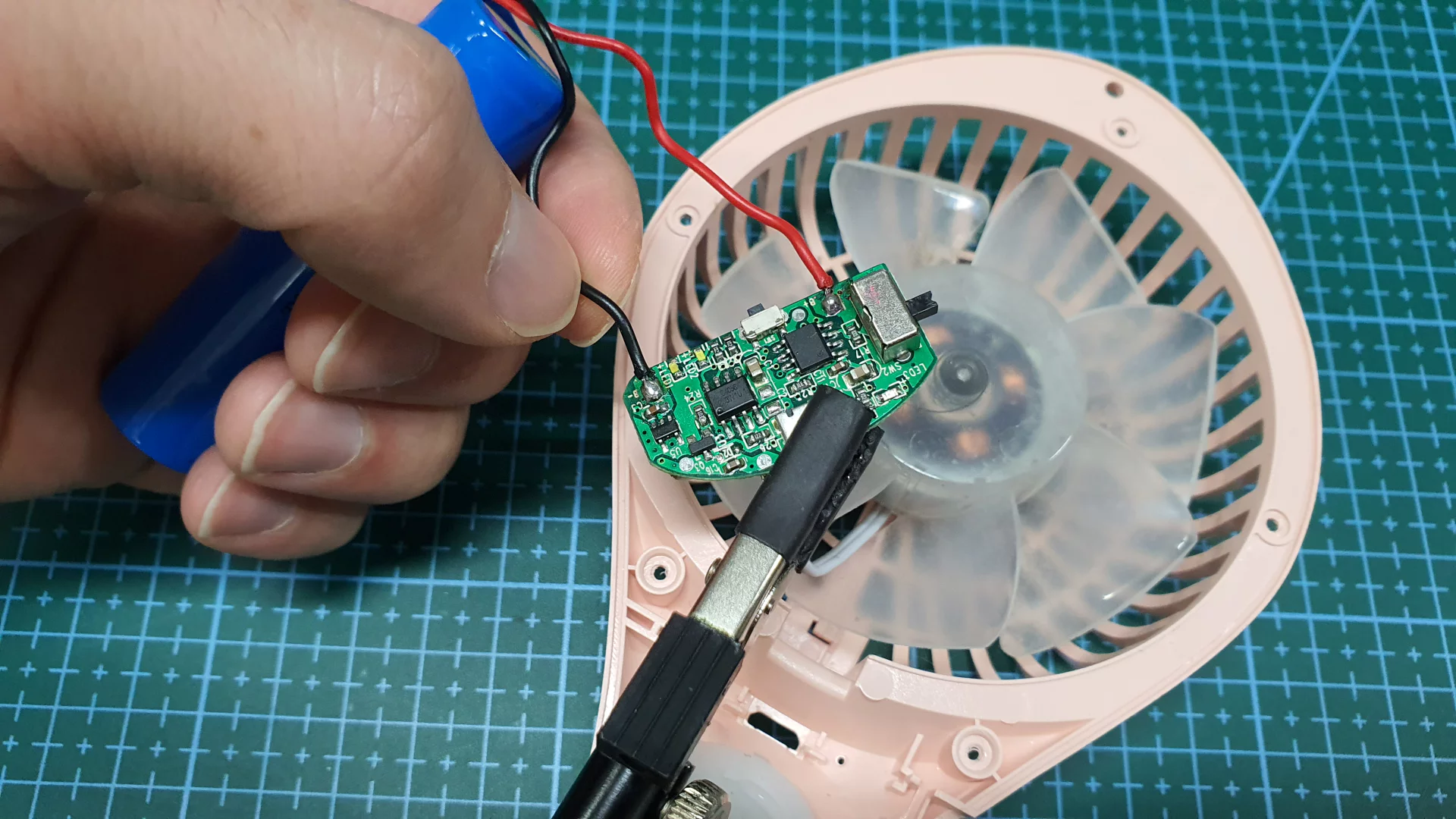

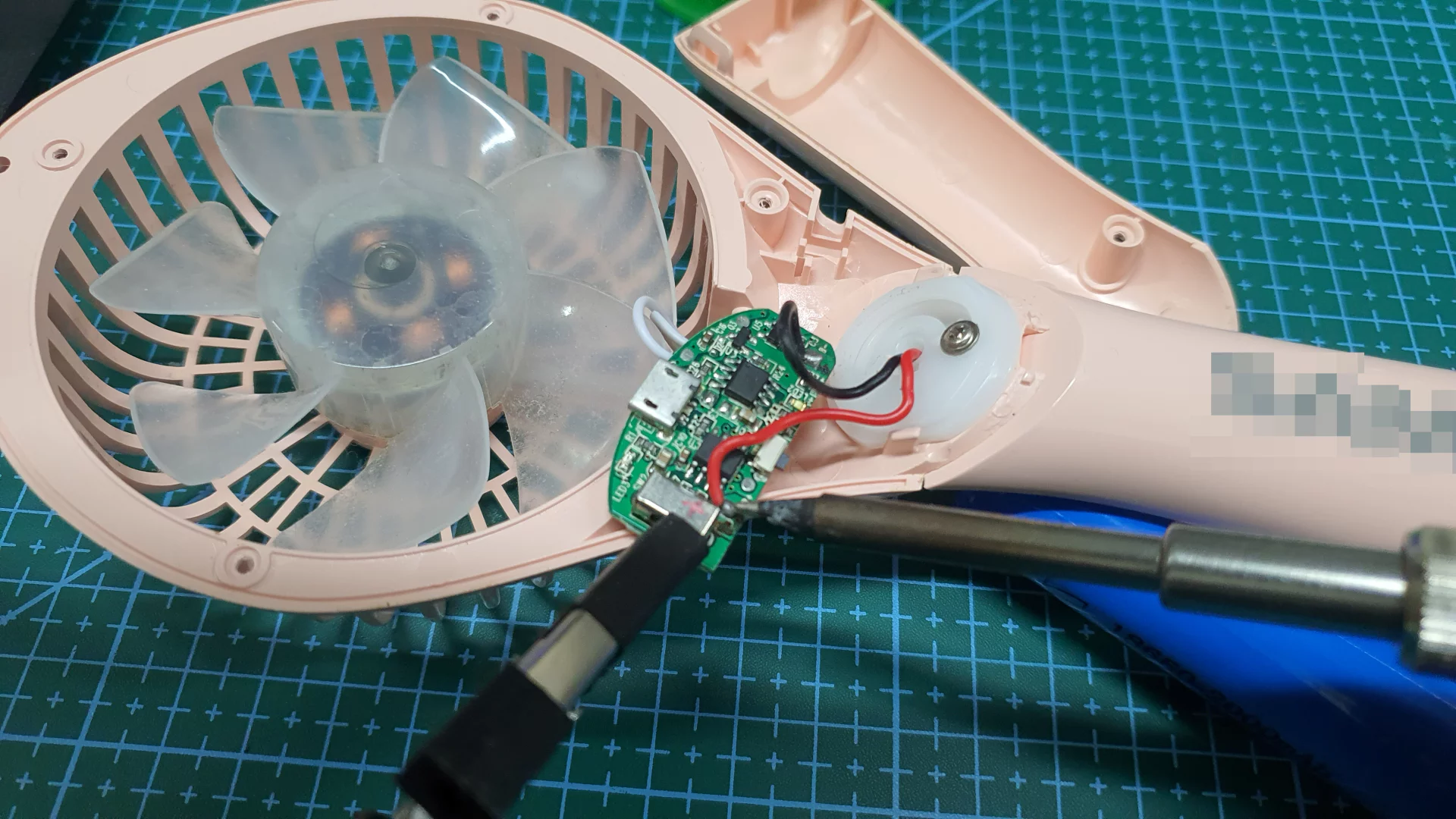

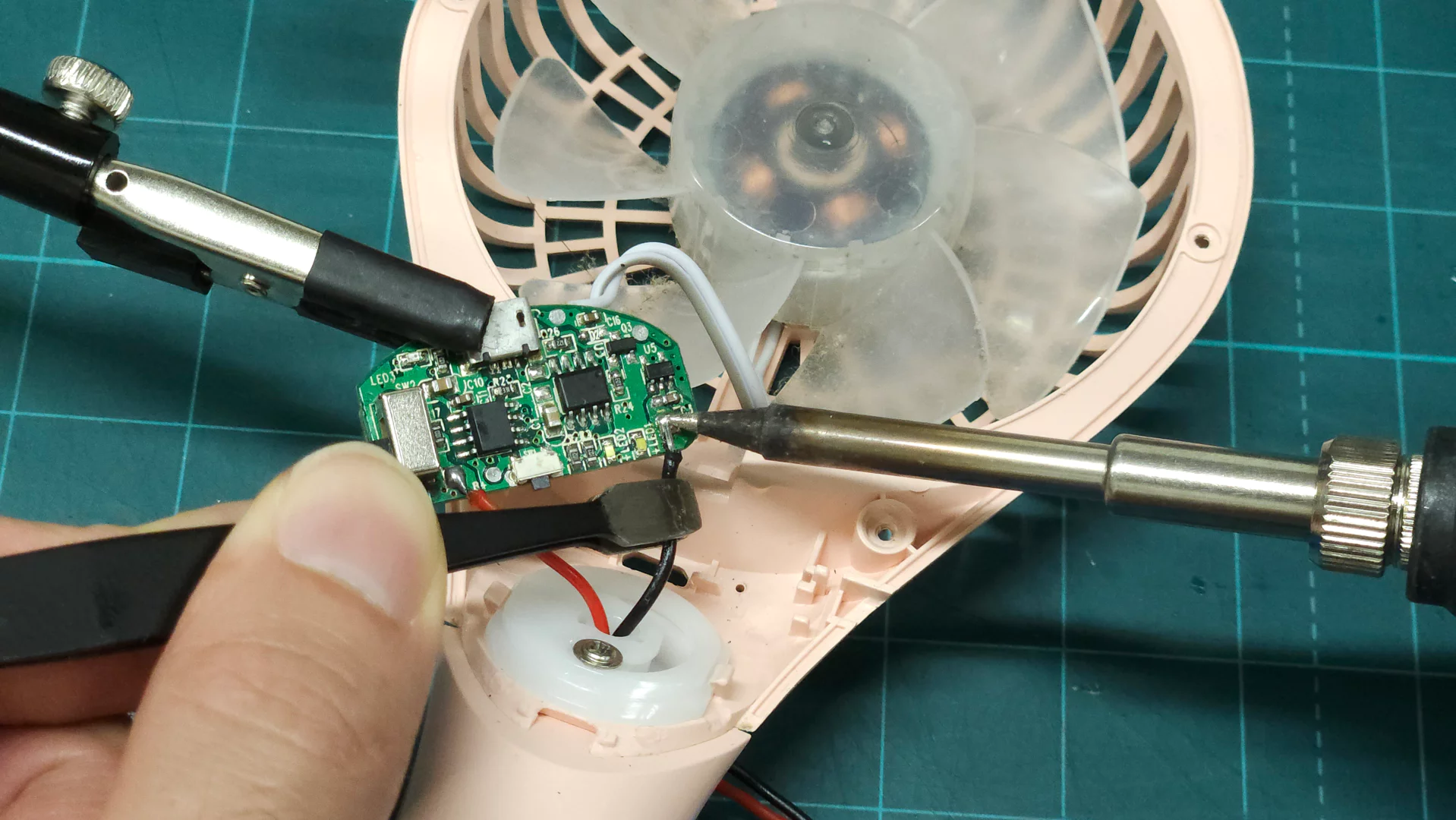

인두로 지져지져 뜯어뜯어

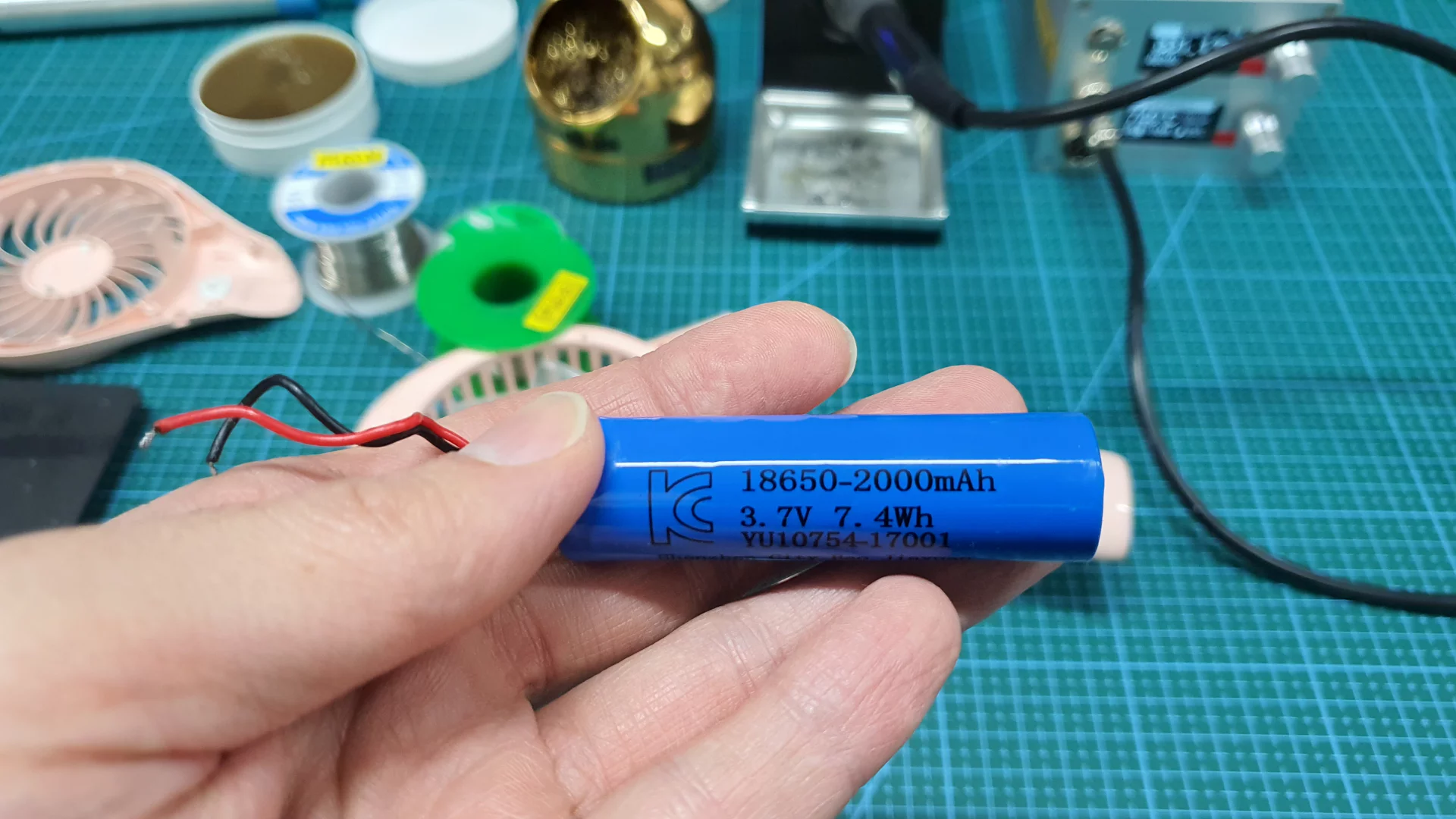

탈착 완료입니다. 18650 배터리 2000mAh 라고 적혀있습니다. 구글에 인증번호로 검색해 보니깐 Shenzhen City Bao Jiayuan Technology 회사 제품이라고 나오는군요. 중국에서 건너오신 왕대인 이십니다. 이제 배터리 테스트를 돌려보겠습니다.

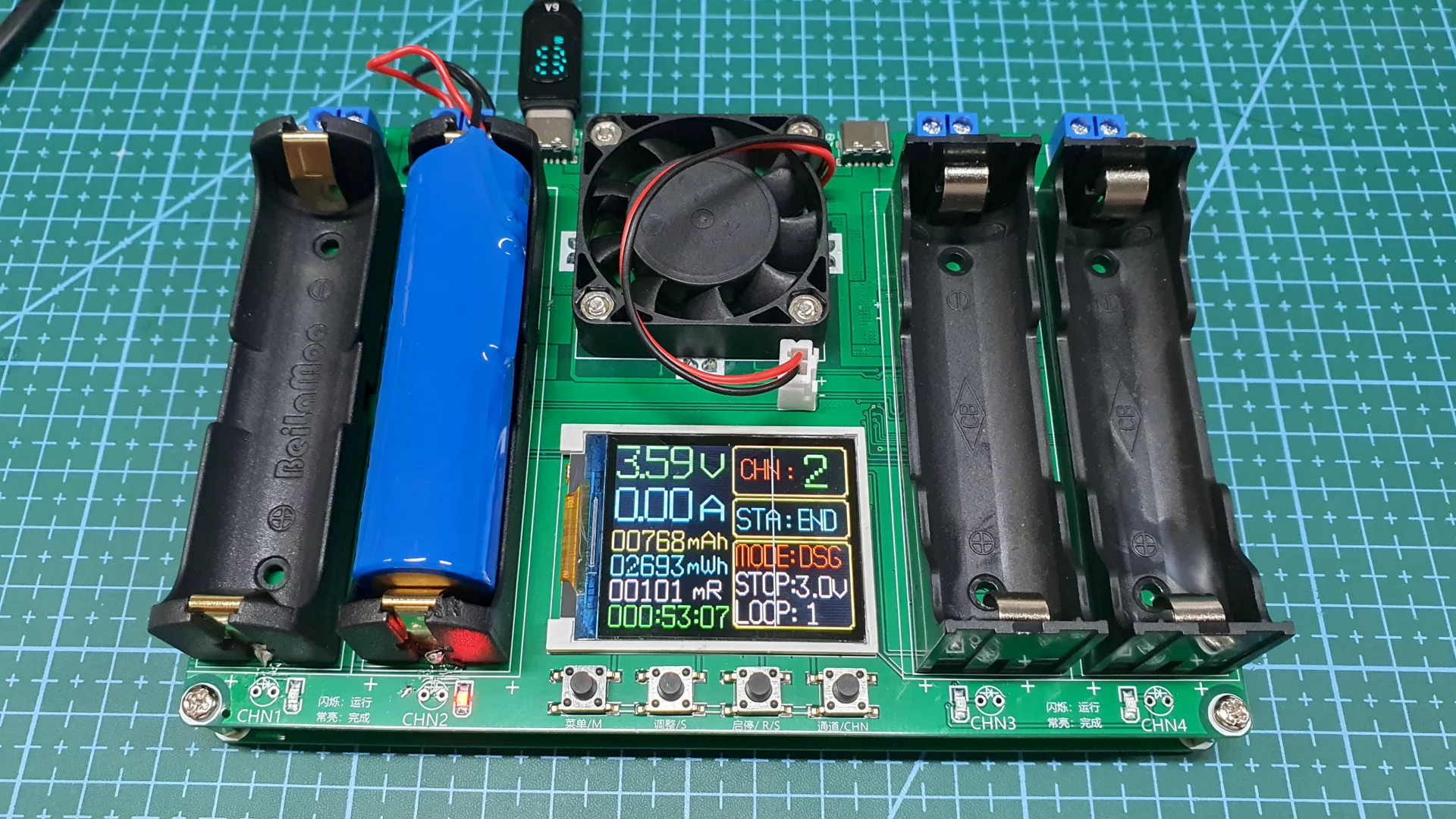

아래는 제가 가지고 있는 배터리 컨디션 테스터기 입니다.

체크 결과가 나왔습니다. 전압도 잘 나오고 내부저항 101m옴에 내부용량은 2700mAh 나왔네요… 배터리는 별 이상이 없습니다.
그나저나 배터리 상당히 수상합니다 분명 스펙엔 2000mAh 였는데 측정해보니 2700mAh네요? -_- 중고 건전지 대충 재활용해서 때려 박고 안전마진 개념으로 대충 2000mAh 용량이다~ 하고 유통한게 아닌가 의심스럽습니다. (그것이 중국 이니깐)

혹시 배터리 수명 체크하는 방법이 궁금하신 분들은 아래의 포스팅 링크을 참고해 주세요.

사부작 손프로 – 8650 리튬이온 배터리 수명 확인하기 / 용량체크, 내부저항측정

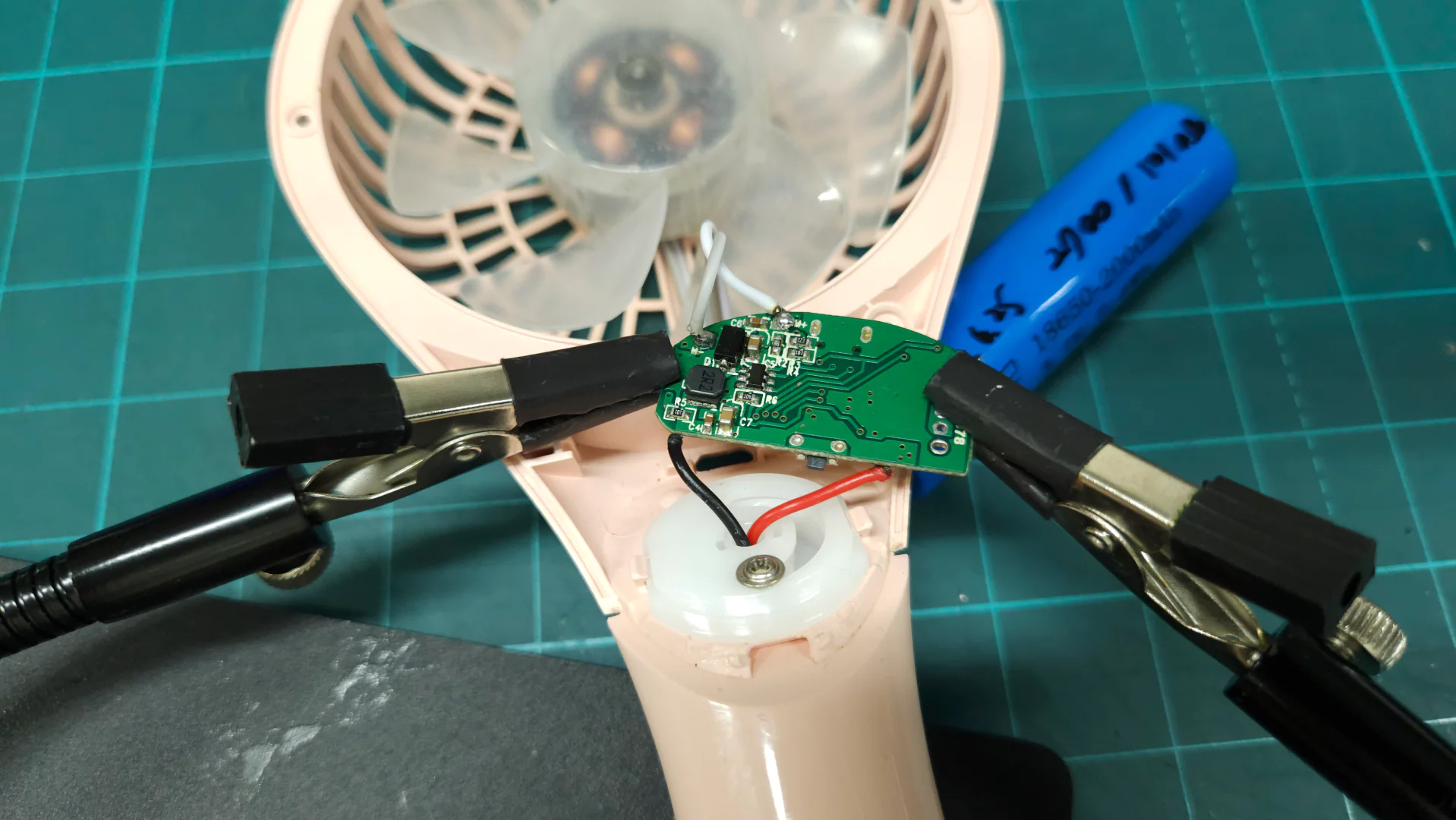

배터리가 이상이 없음을 알았으니 이제 기판에 이상이 있나 체크해 볼 차례입니다.

소자 이상여부 체크

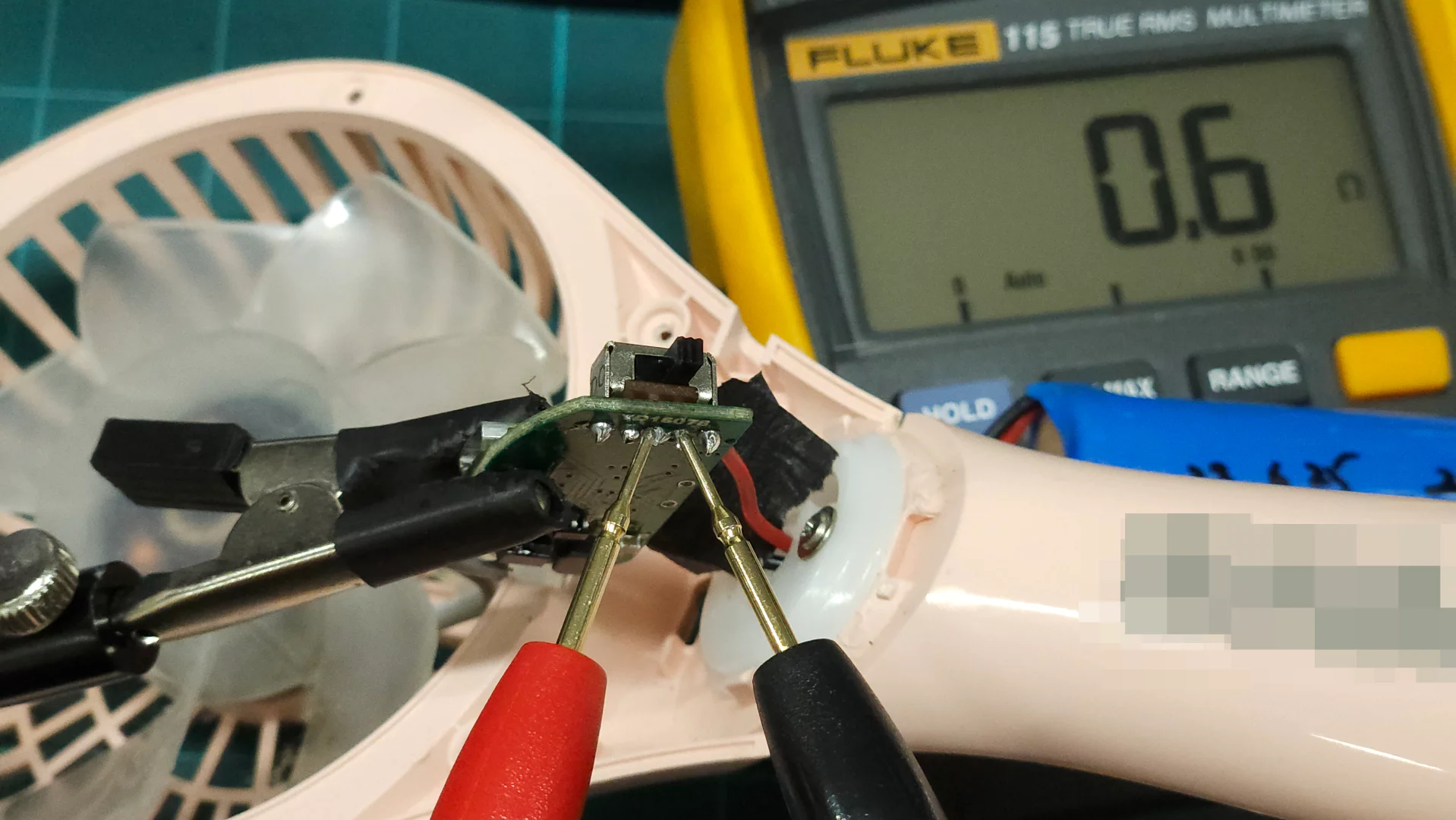

조그마한 소자들을 하나씩 저항값을 찍어보겠습니다. 콘덴서는 고장나면 쇼트 상태가 됩니다.

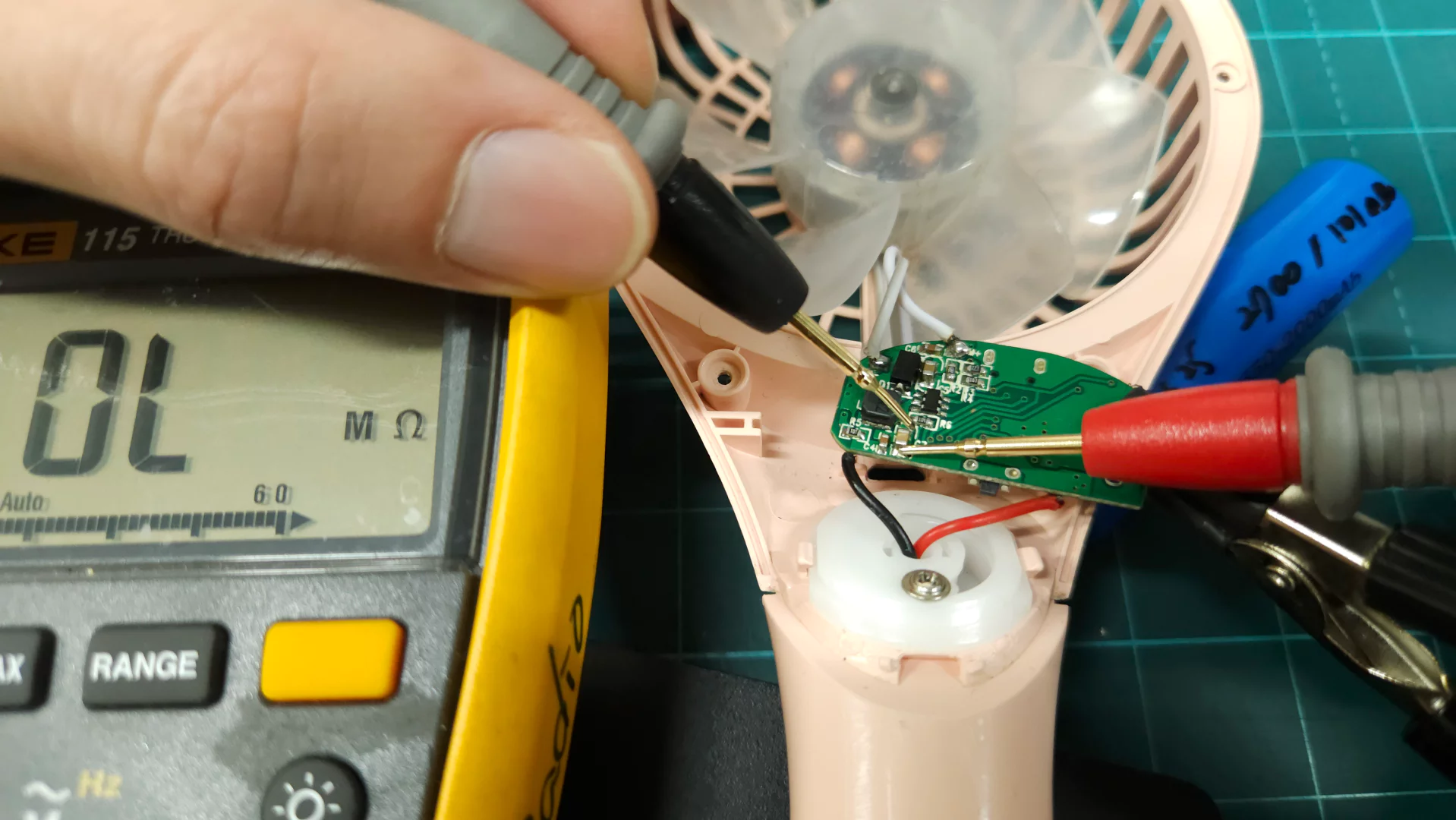

무한 저항 상태인 것으로 보아 콘덴서들은 이상이 없어 보이네요.

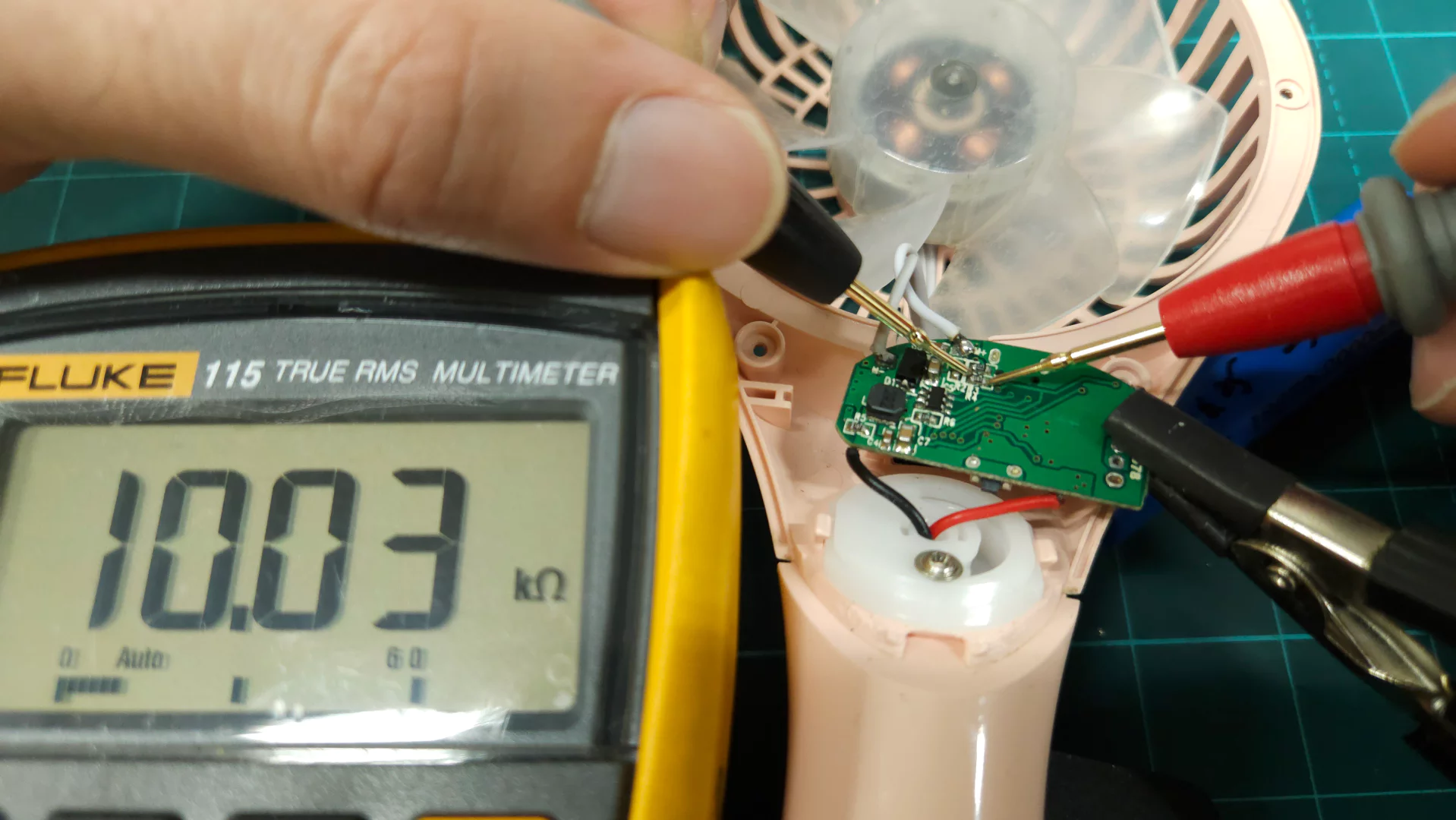

저항 값들도 분해해서 측정한 것이 아니라서 정확하진 않지만 터구니 없는 값이 들어오거나 하진 않았습니다.

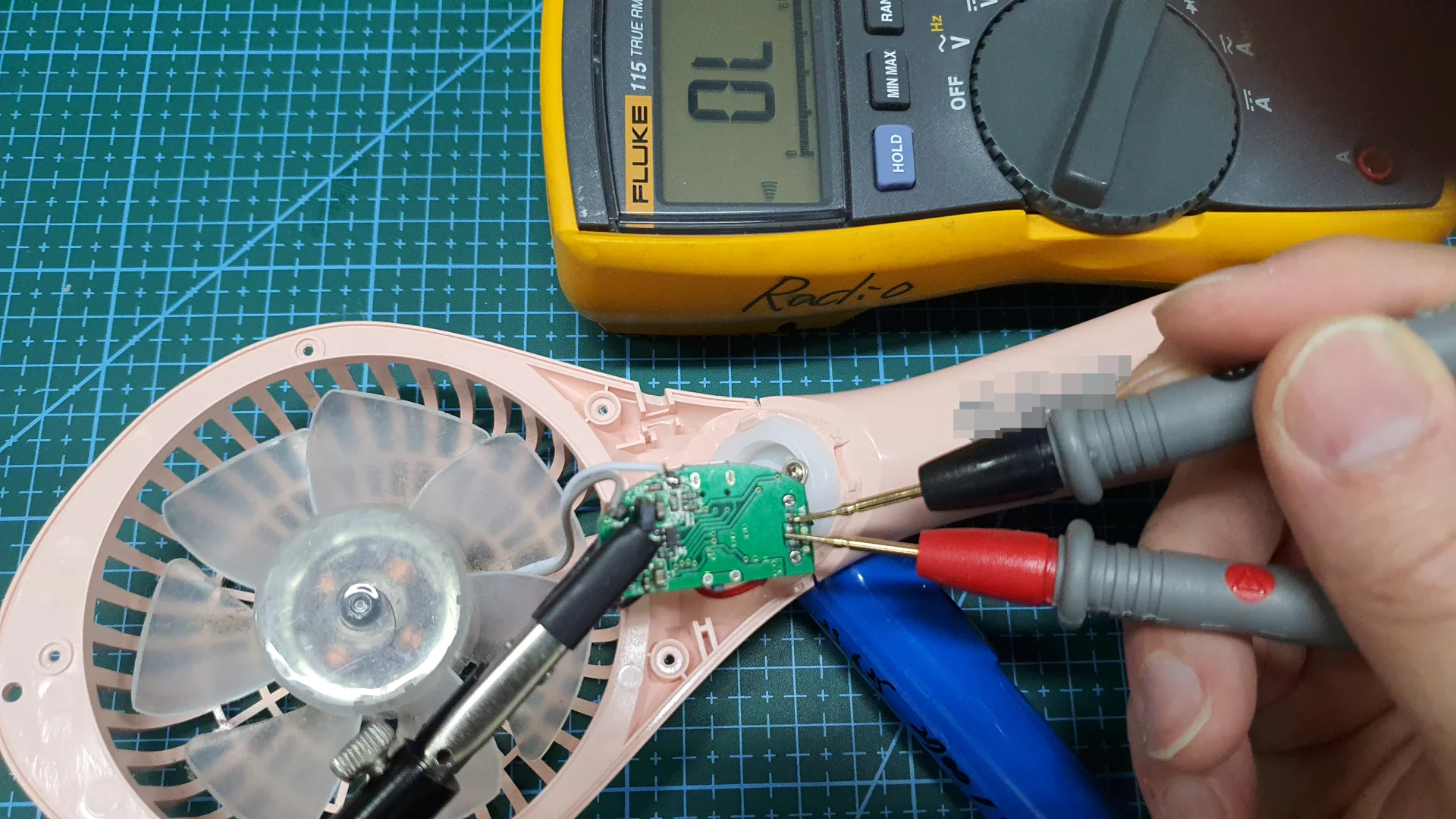

스위치가 좀 이상합니다. 스위치 ON 상태인데 도통 되지 않습니다.

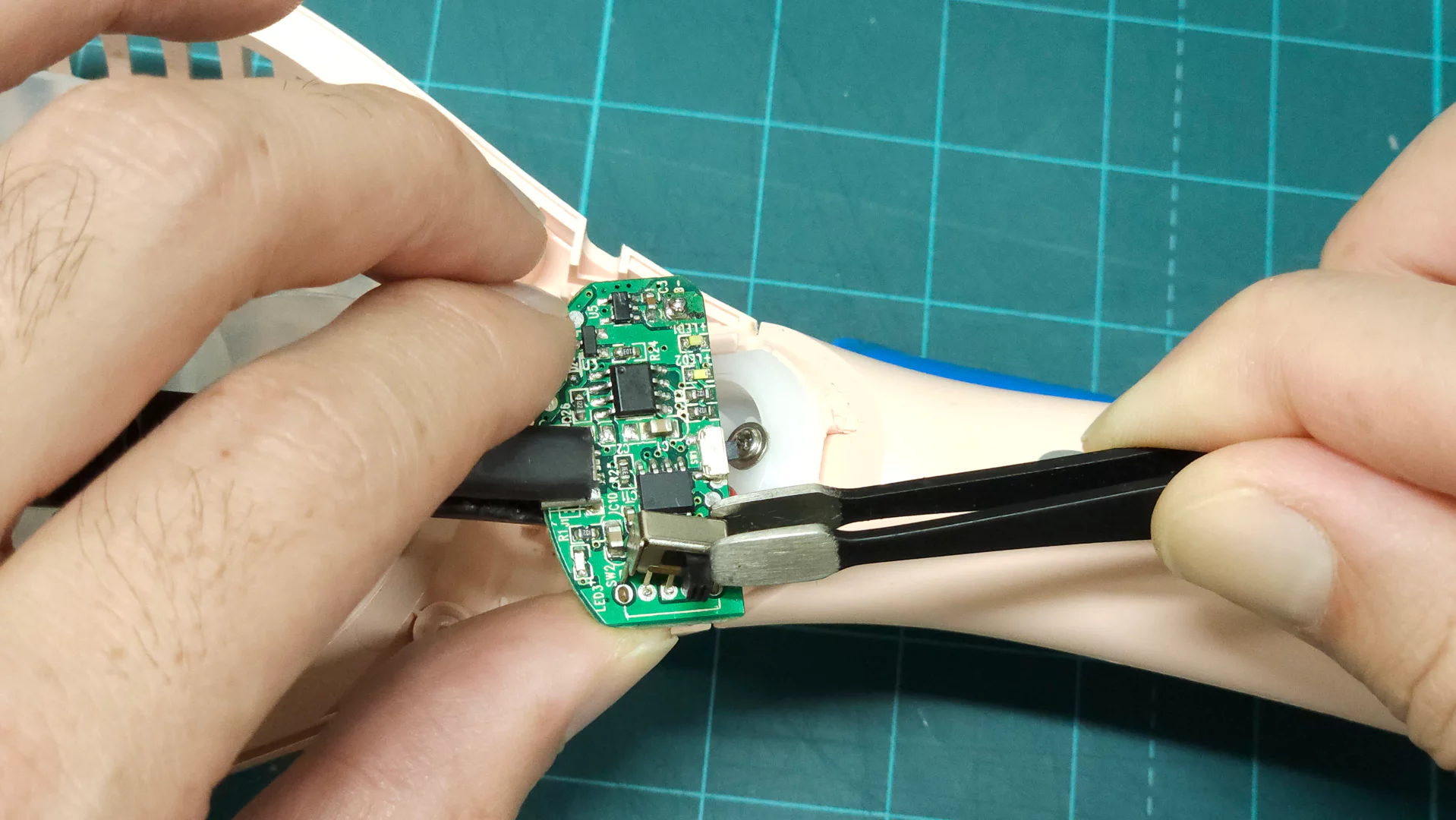

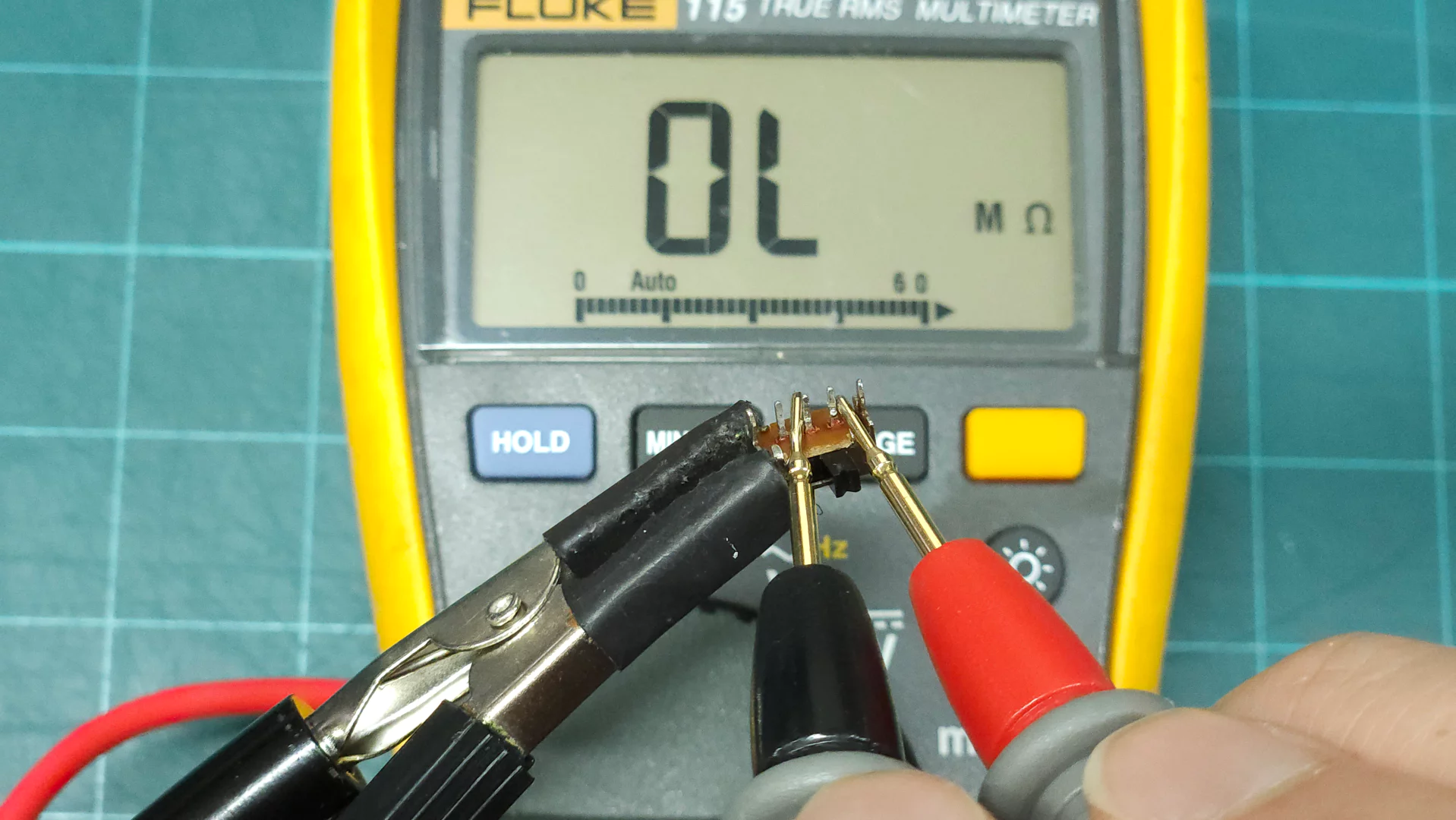

스위치를 떼어서 측정해봤습니다. ON상태에서도 도통이 되지 않습니다. 요놈이 범인이었네요.

고장 소자교체

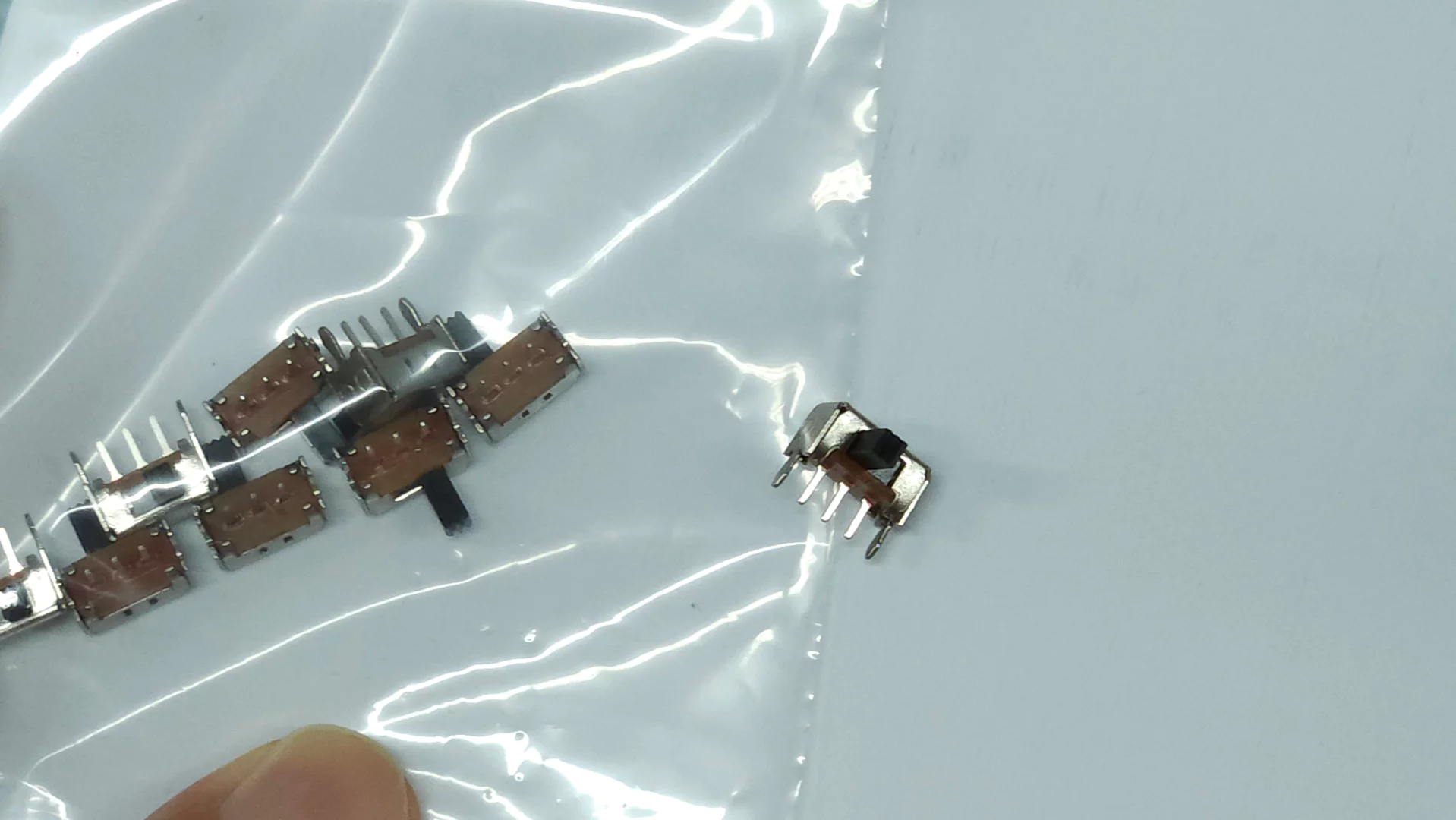

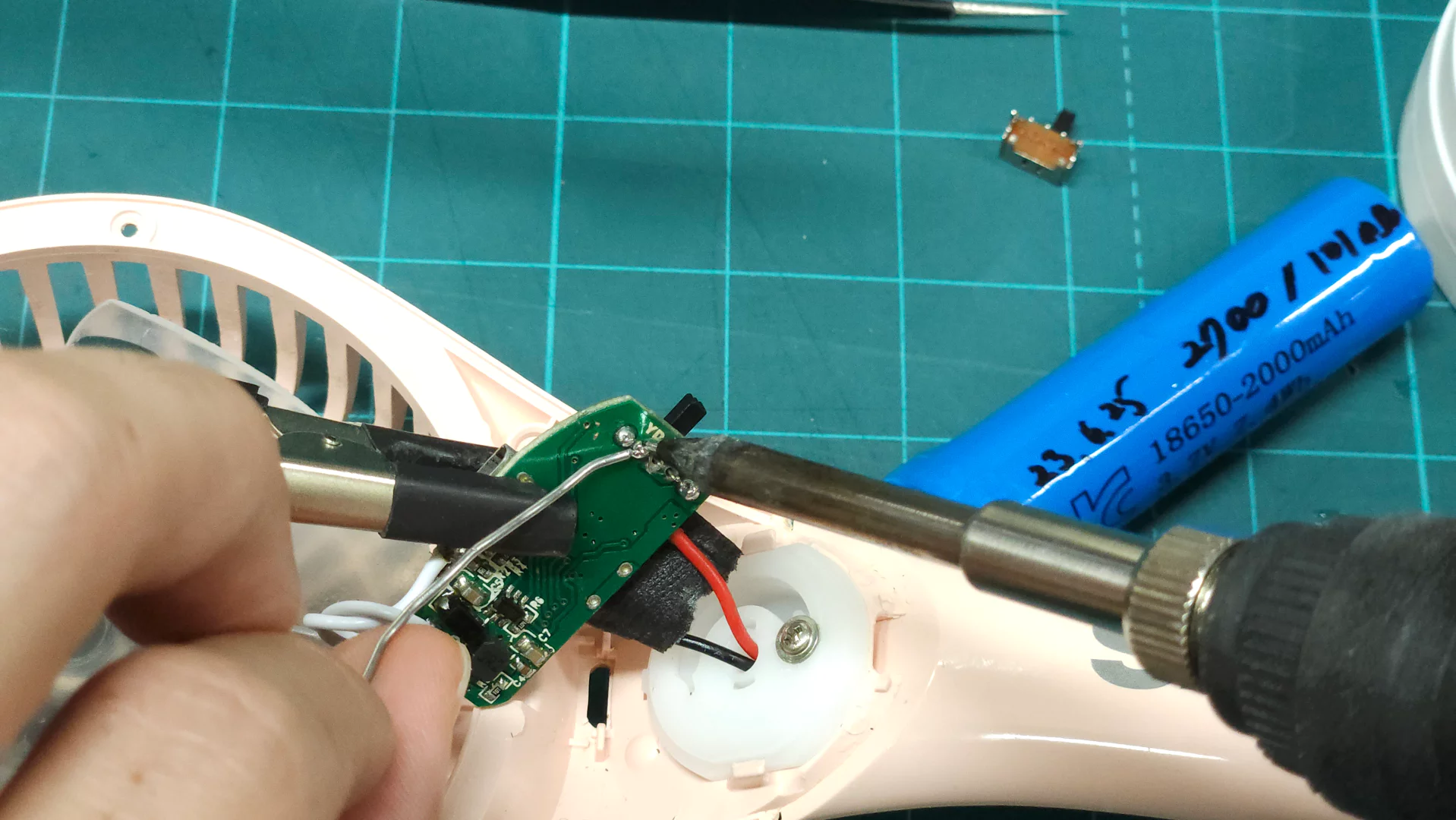

집에 흔히 들 소자 한 바구니씩은 있자나요? 뒤져서 크기가 맞는 스위치가 있나 확인해 봅시다.

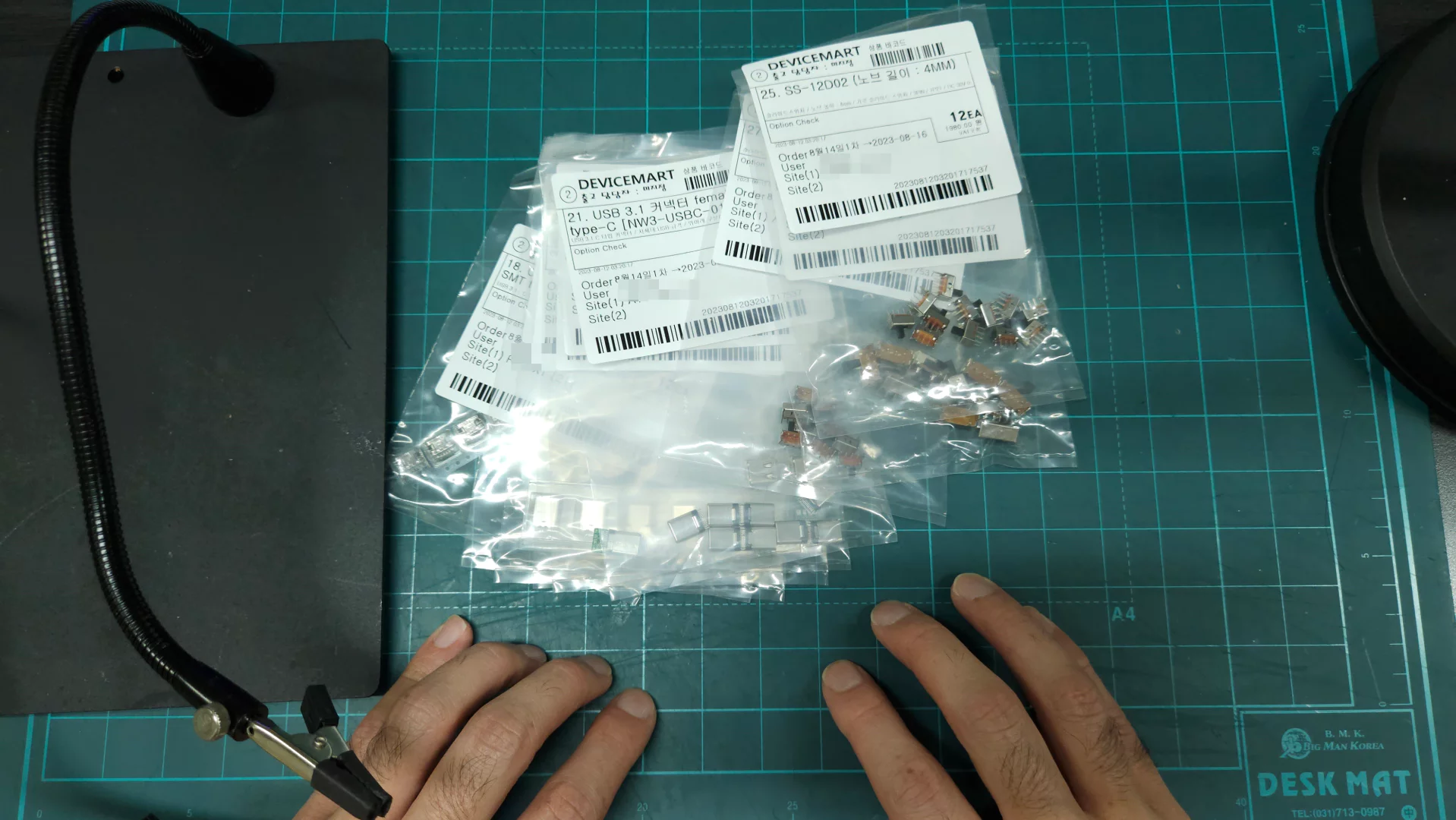

이런 소자들 구매할 수 있는 루트는 많은데요 저는 디바이스마트에서 구입합니다. 뭐 딱히 이 사이트가 뛰어나서는 아니고 그냥 옛날부터 거래해와서 그렇습니다. 다들 본인이 편한곳에서 구매를 해주세요. 저런류의 스위치를 구입하시려면 “슬라이드 스위치” 라는 키워드로 검색하시면 많은 규격의 스위치들 중 원하는 물건을 찾으실 수 있을겁니다.
디바이스마트 https://www.devicemart.co.kr/
