Creative inspire 5300 스피커 유선리모컨 자가수리(MS0210A)

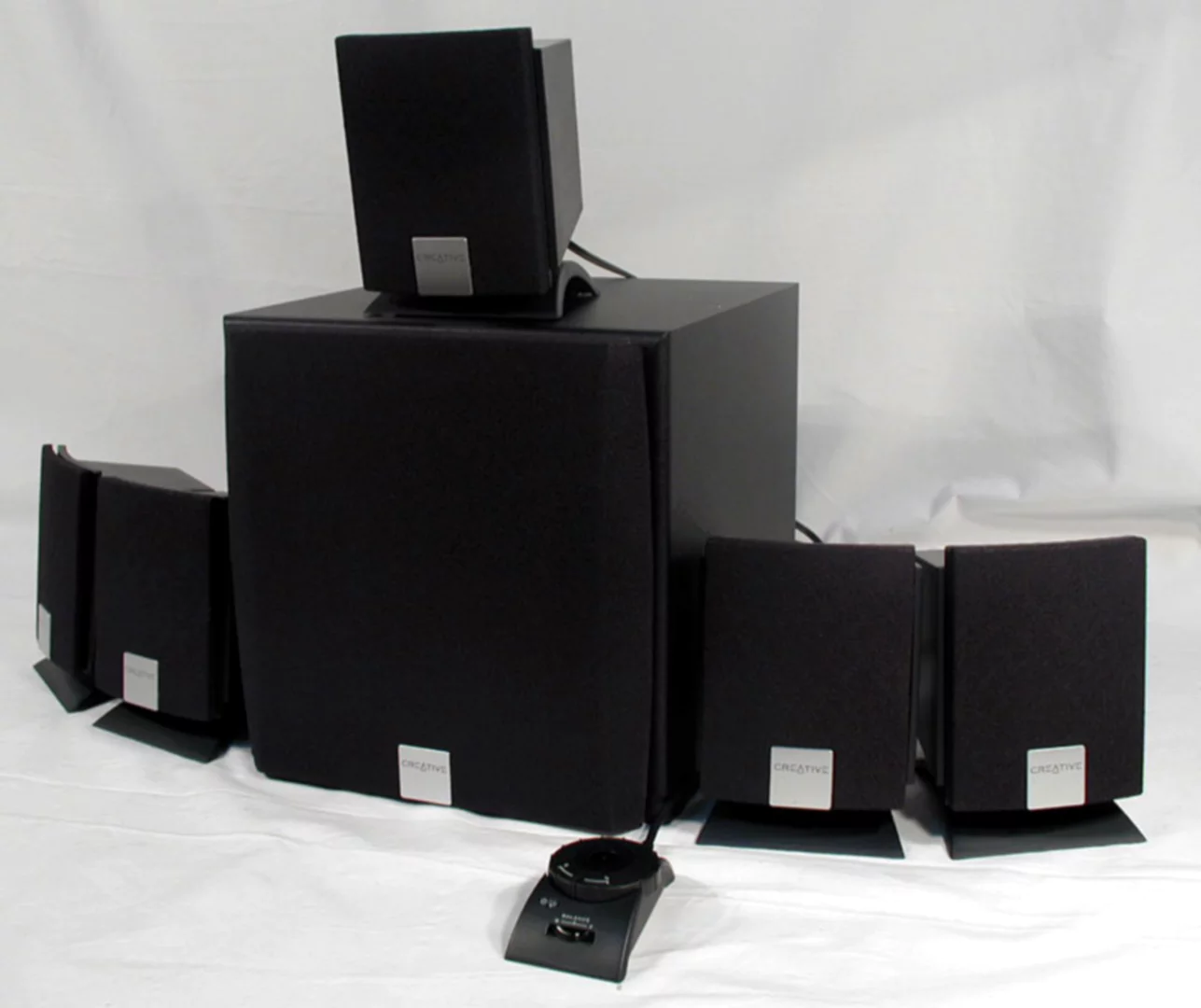

“Creative inspire 5300 스피커”를 무려 20년 넘게 쓰고 있습니다.
너무 오래되어서 스피커를 새로 구입하고 싶습니다만 스피커가 고장 나지 않습니다… ㅠㅠ

하지만, 단 한가지 유선 리모컨 만은 제외입니다. 이 제픔의 설계 결함이라 할 수 있는 부분인데요. 유선 리모컨을 사용하다보면 볼륨 조절 부분이 헐거워져서 조금만 건드려도 소리가 엄청 커졌다가 작아지는 현상이 일어납니다. 그때마다 깜짝깜짝 놀라죠. 짜증납니다.

과거 A/S가능할 때 한 2번의 리모컨 제품 교환과 3번의 수리를 받았었습니다. 지금은 이미 20년전 모델이라 더 이상 A/S가 되지 않네요. 유선 리모컨을 뜯어 자가 수리 진행해 보겠습니다.

참고:
Creative inspire 5300 스피커 유선리모컨 만들기 (PS2 단자)
만약 리모컨을 아예 잃어버리거나 버리셨다면 이 글을 읽어보세요. 리모컨을 새롭게 만들수 있습니다.

이 글의 목차

수리 제품 고장 부위 알아보기

문제의 선수 입장입니다. 볼륨 조절 저항 부분과 BALANCE라고 되어있는 패닝 저항이 문제가 있습니다

볼륨 조절은 전원 역할까지 하고 있어요. 좌측으로 최대한 돌리면 딸깍 하고 전원이 꺼집니다.

내부 모델명 : MS0210A

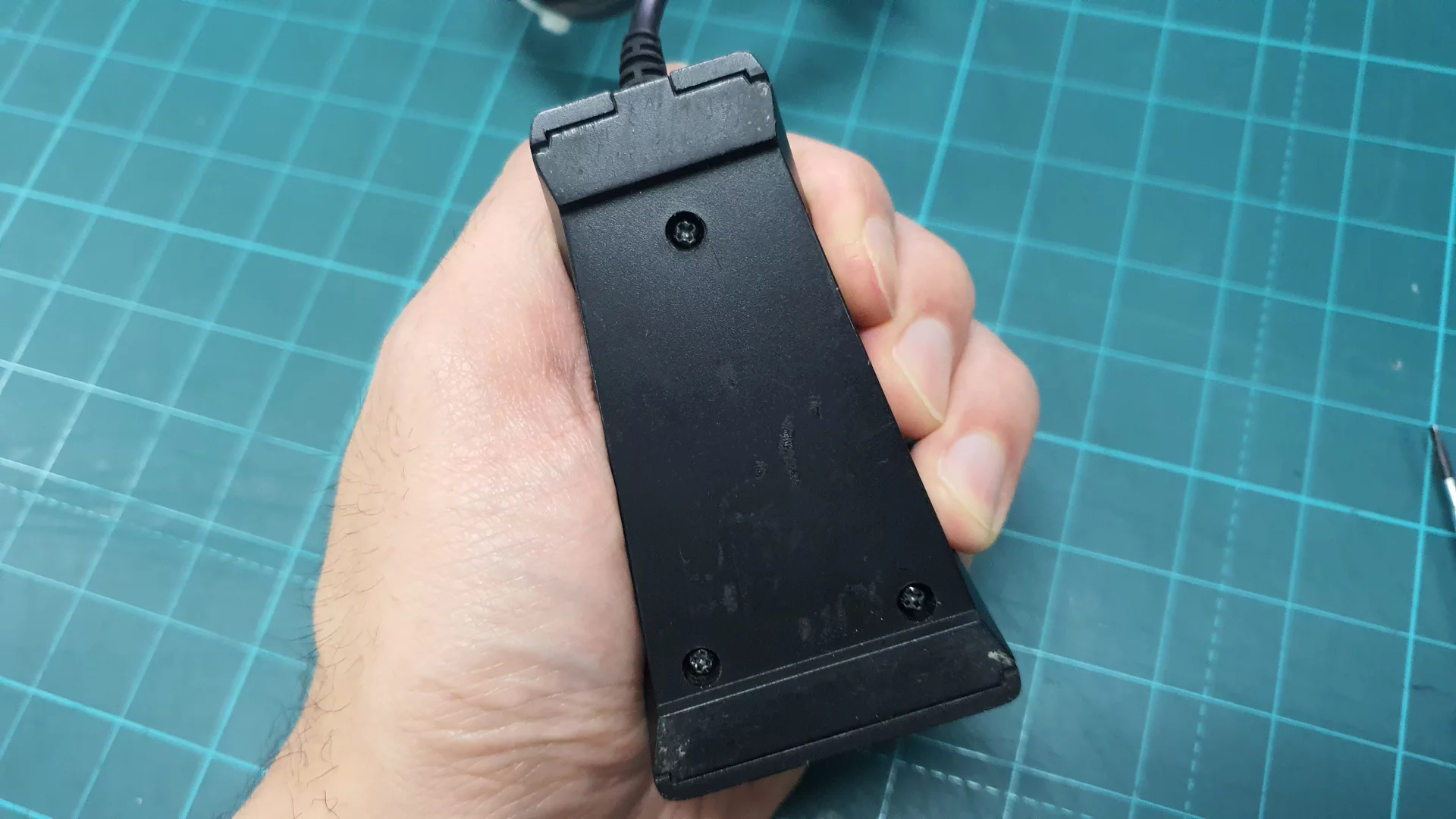

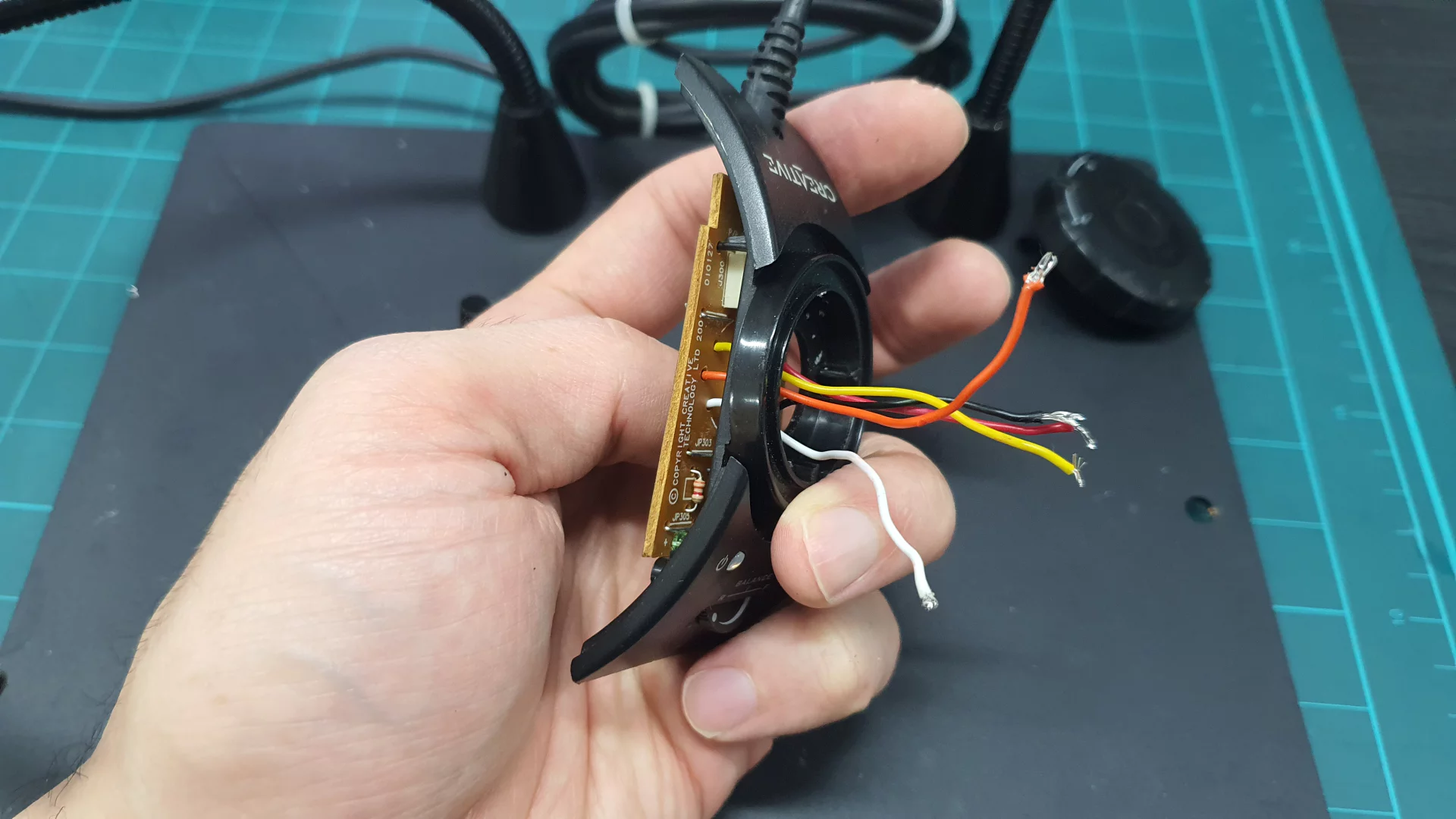

후면 나사 세개 풀어봅니다 간단하게 뜯길거 같군요.

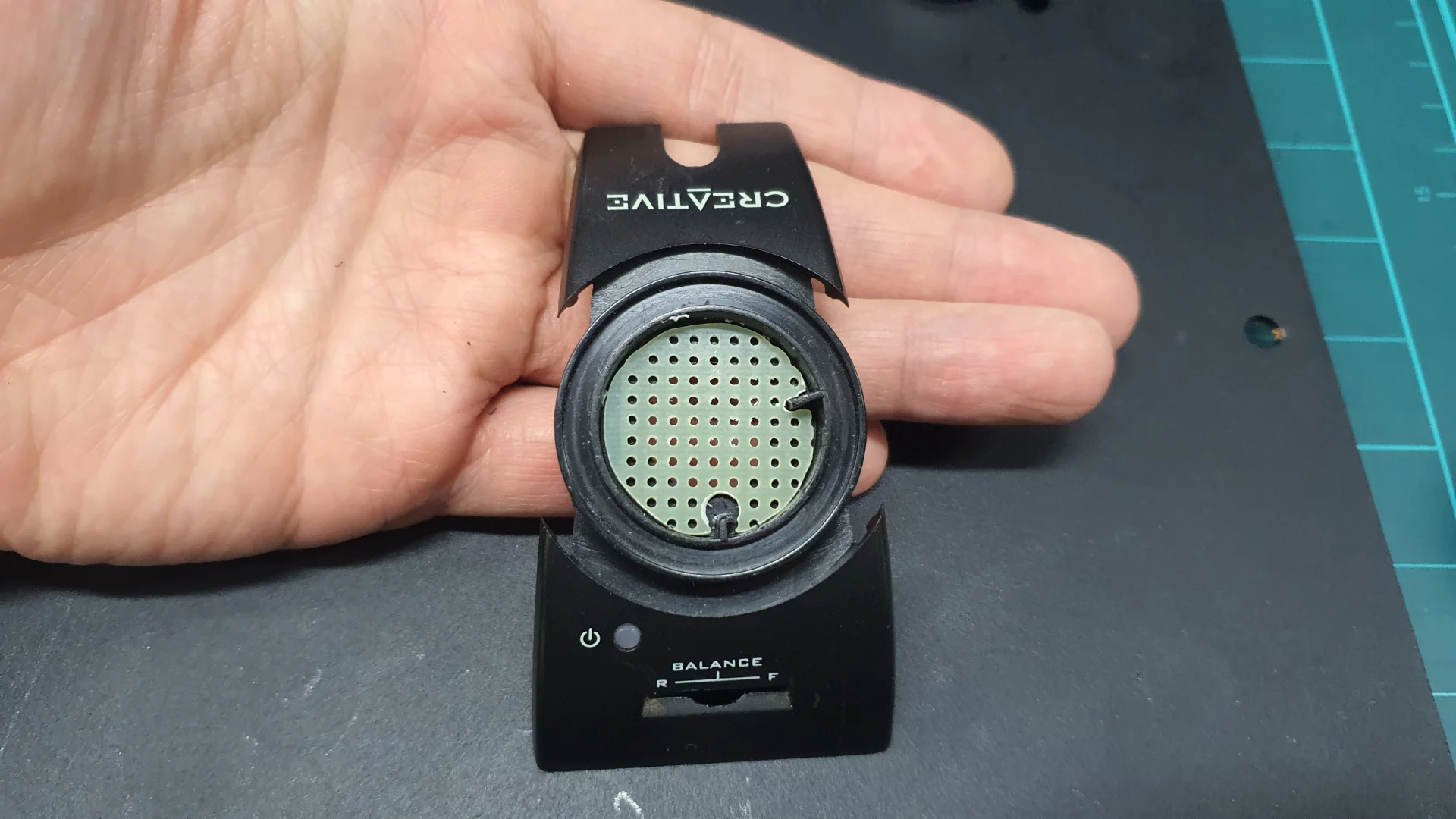

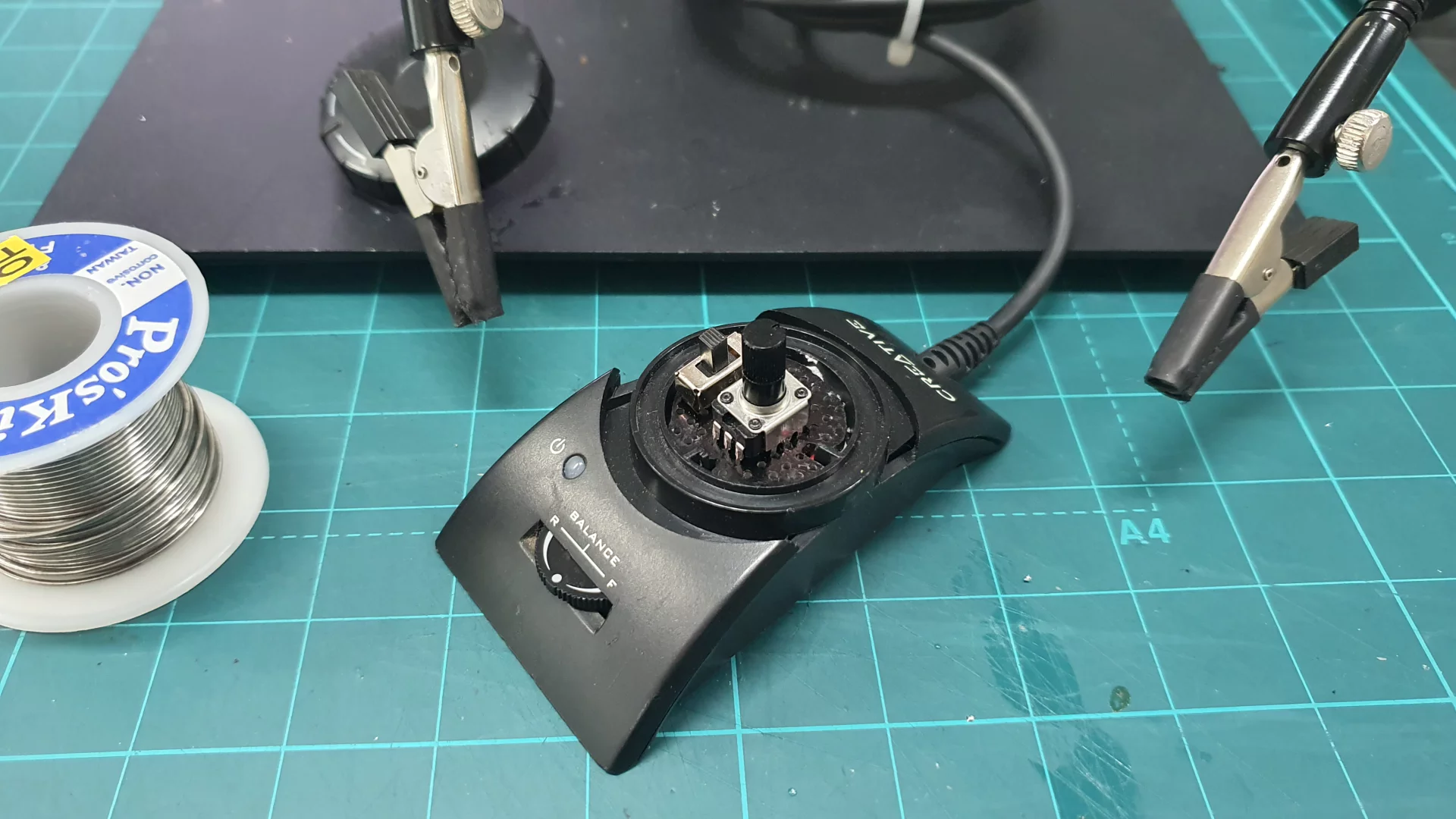

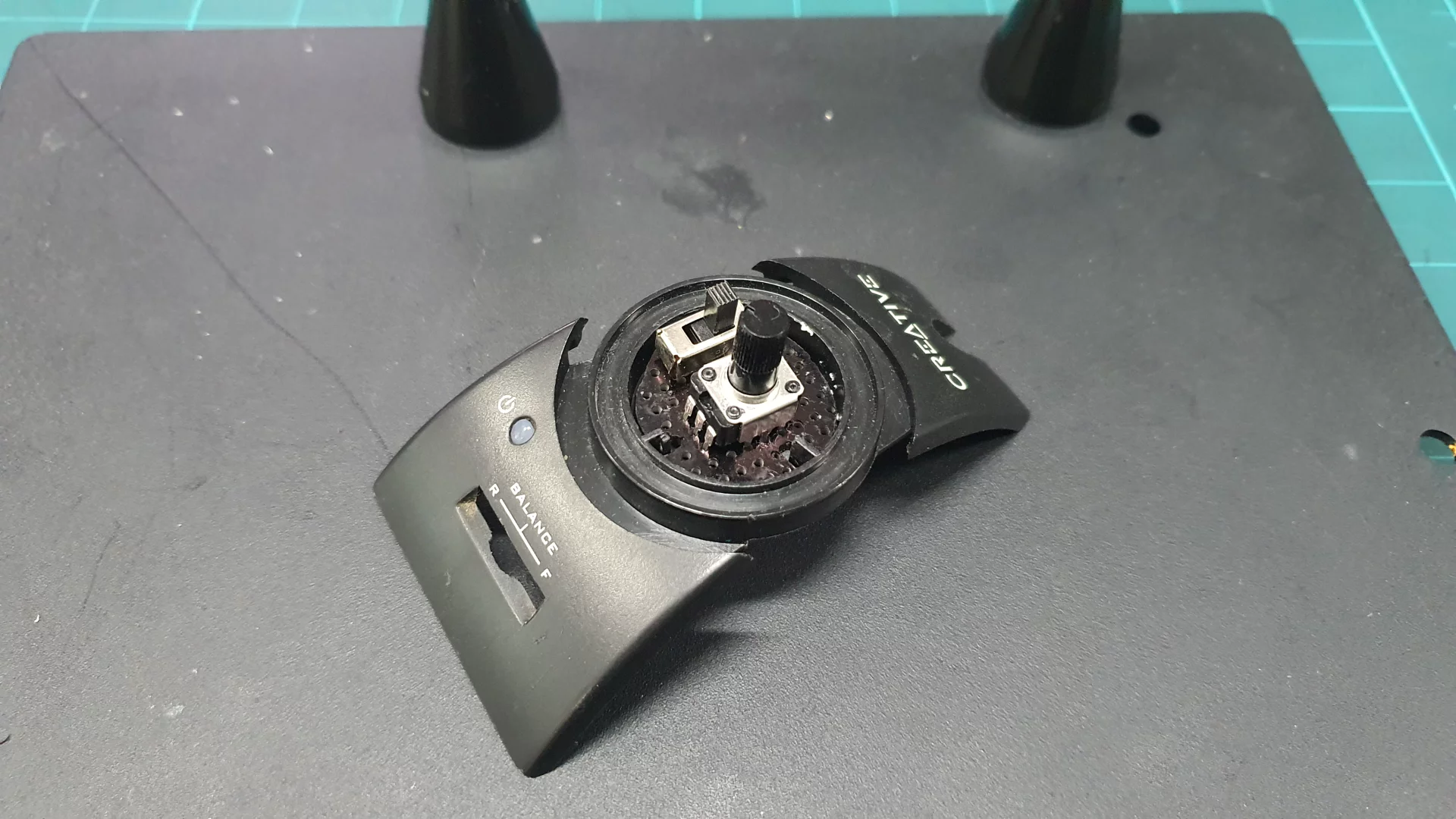

기판이랑 로터리 부분으로 분리됩니다. 뜯어 보니깐 로터리 가변저항 조절 부분이 완전히 부셔져 있었습니다.
이 부분을 사진 찍지 못했네요. 가변저항 부분 사진은 아래의 블로그에서 퍼왔습니다. (사진은 부서지지 않은 모습이네요)

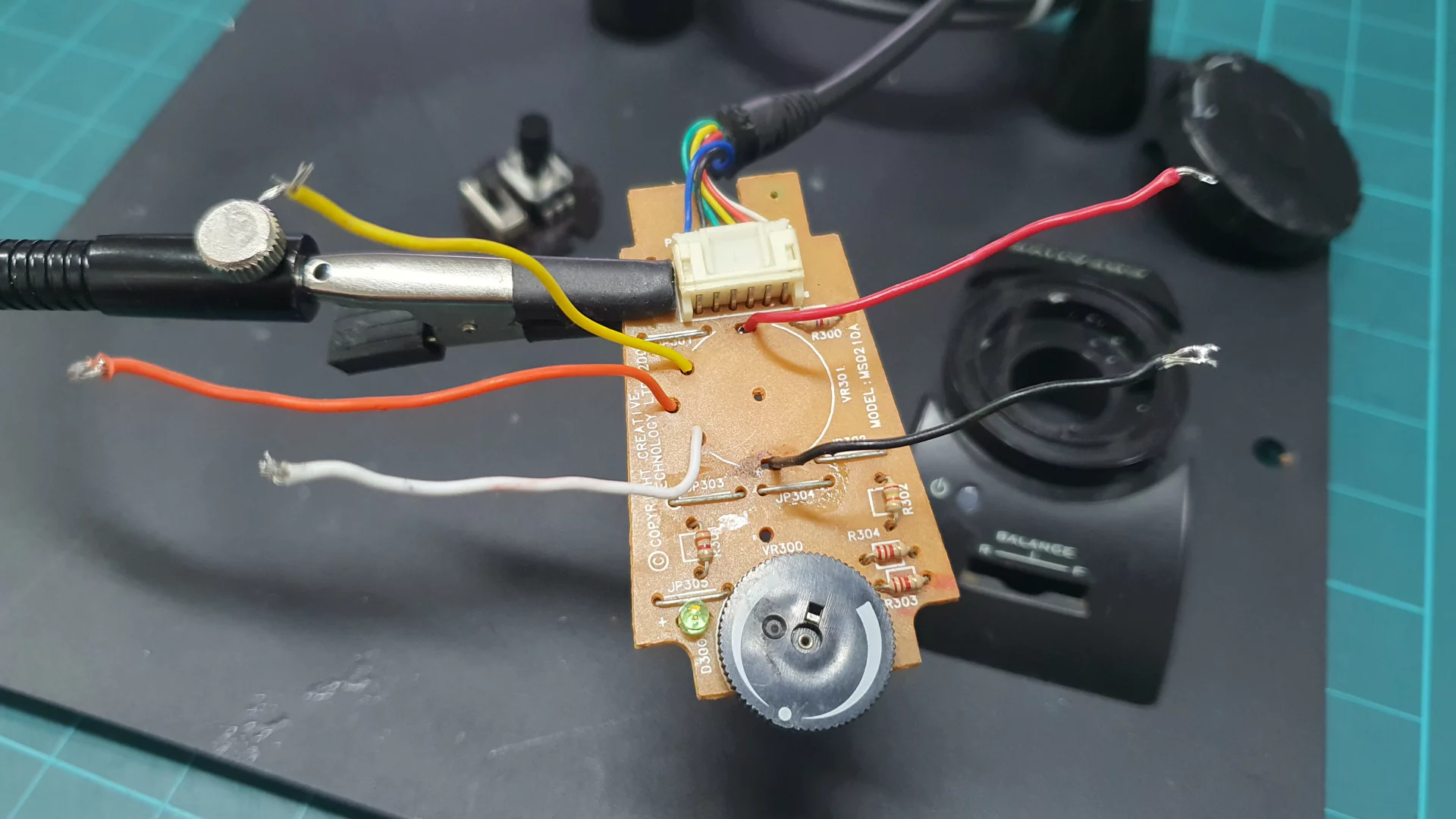

기판 부분입니다. 기판 회로부터 그려 놓고 시작하겠습니다.

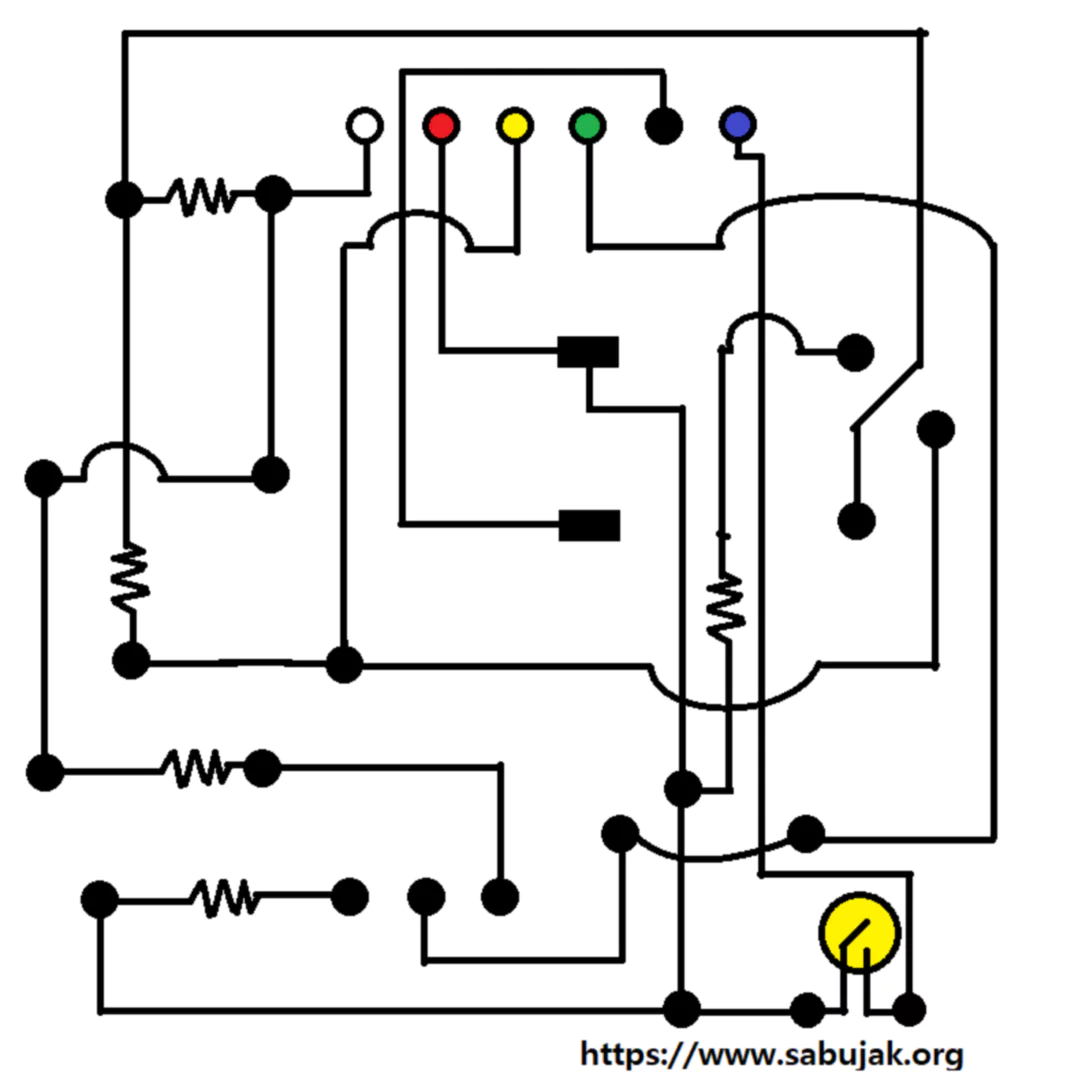

대충 그렸습니다. 자세한 회로도를 원하시면 아래의 글을 참고해 주세요.
링크 : Creative inspire 5300 스피커 유선리모컨 만들기 (PS2 단자)

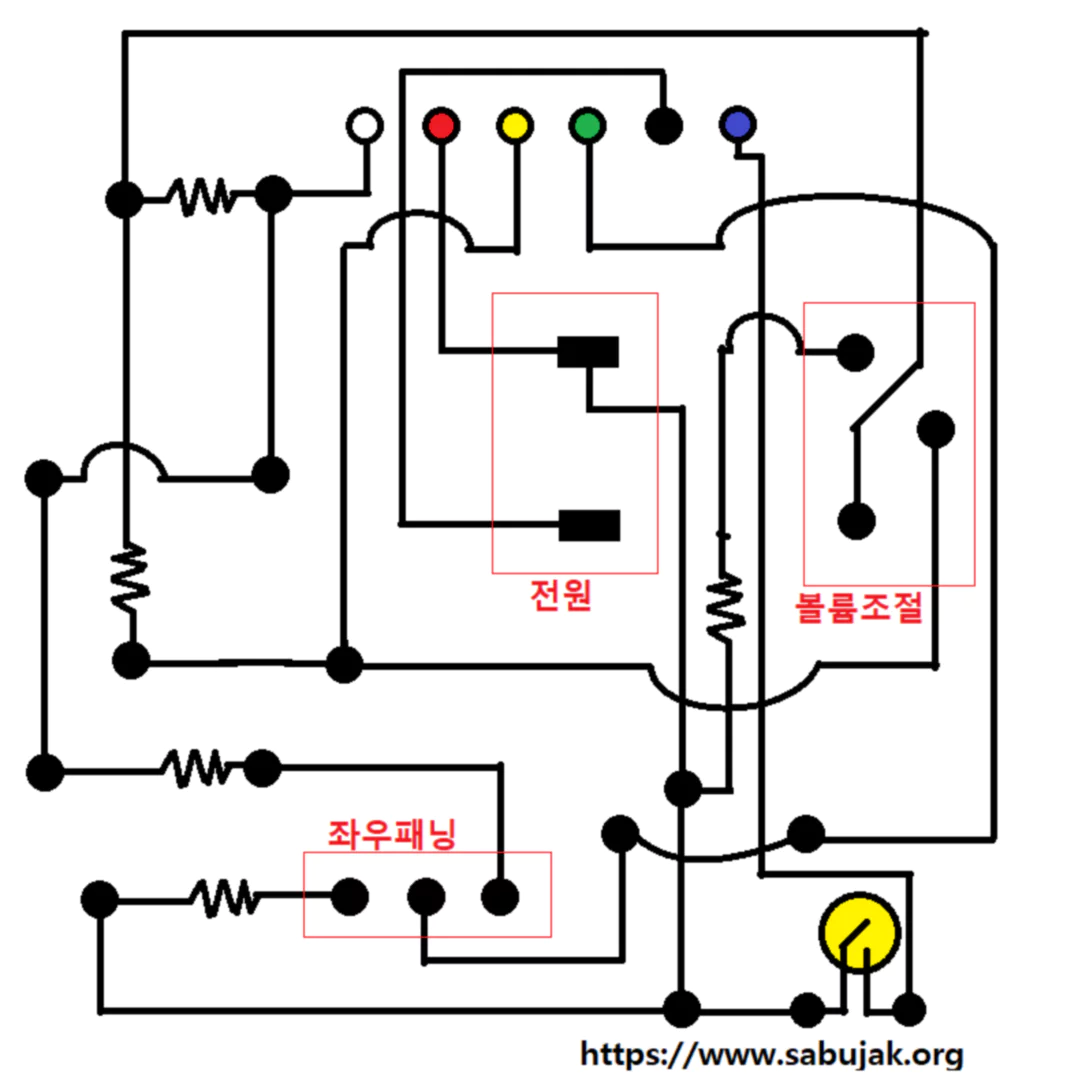

상단 전원부분2개+ 볼륨조절3개 총 5개가 로타리 볼륨 조절 접점이고 하단의 좌우패닝이라고 되어있는곳이 좌우패닝 가변저항 접점입니다.

빨간색이 그라운드로 보입니다.
빨간색이랑 검은색 접점이 전원 ON/OFF에 사용되며 나머지 색깔은 패닝과 볼륨 크기 신호를 담당하고 있습니다.

좌우패닝은 어차피 사용하지 않으니 좌우패닝 가변저항을 고치지 않을 예정입니다.
세 접점을 모두 단락시키면 좌우패닝 기능을 비활성화 한 상태로 사용할 수 있습니다.

상단의 전원부분과 볼륨 조절부분은 본래는 하나의 로타리로 구성되어 있는거였는데 같은 제품을 구하지 못한 관계로 미니 딥스위치로 전원버튼 + 50K 가변저항으로 볼륨 조절을 분리할 예정입니다.

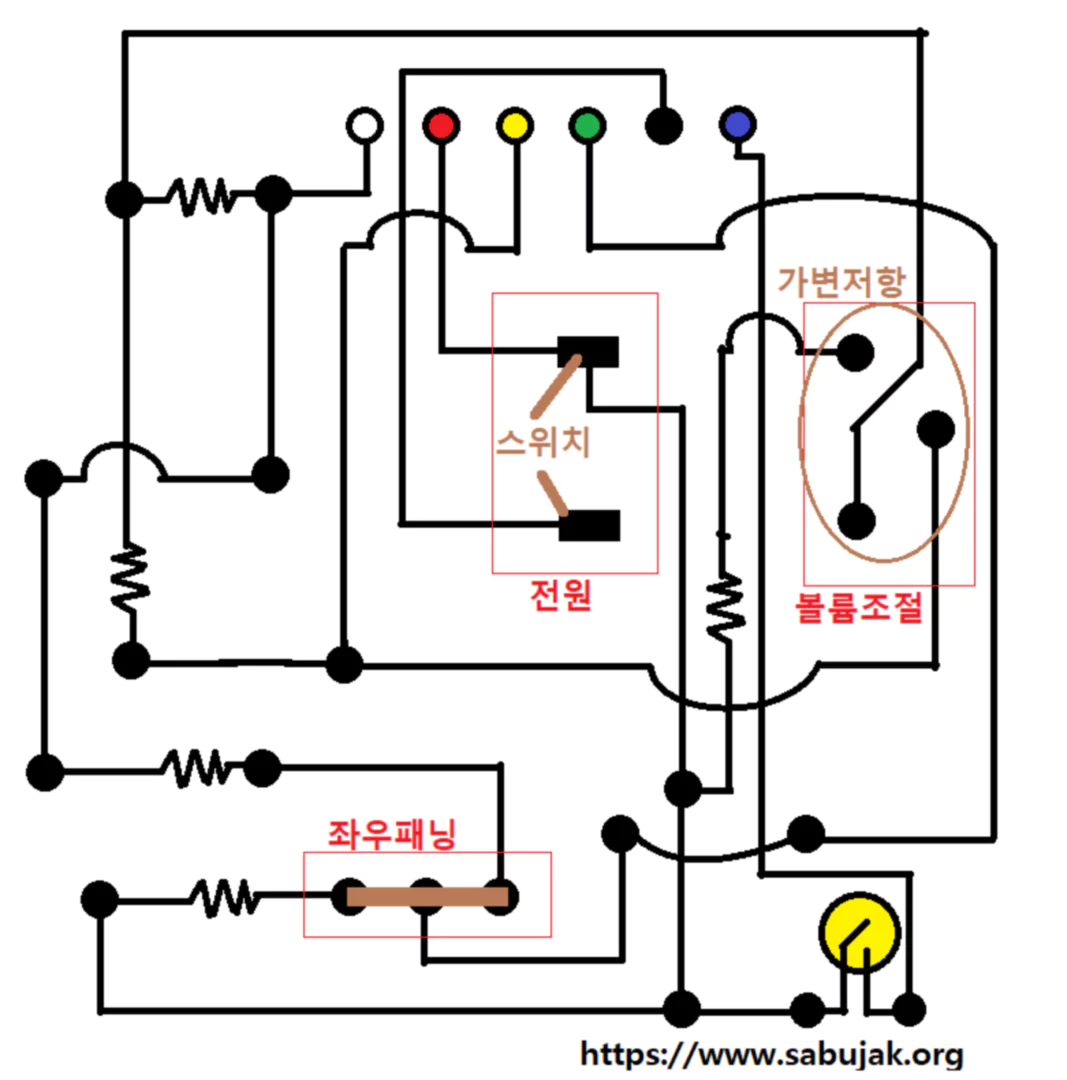

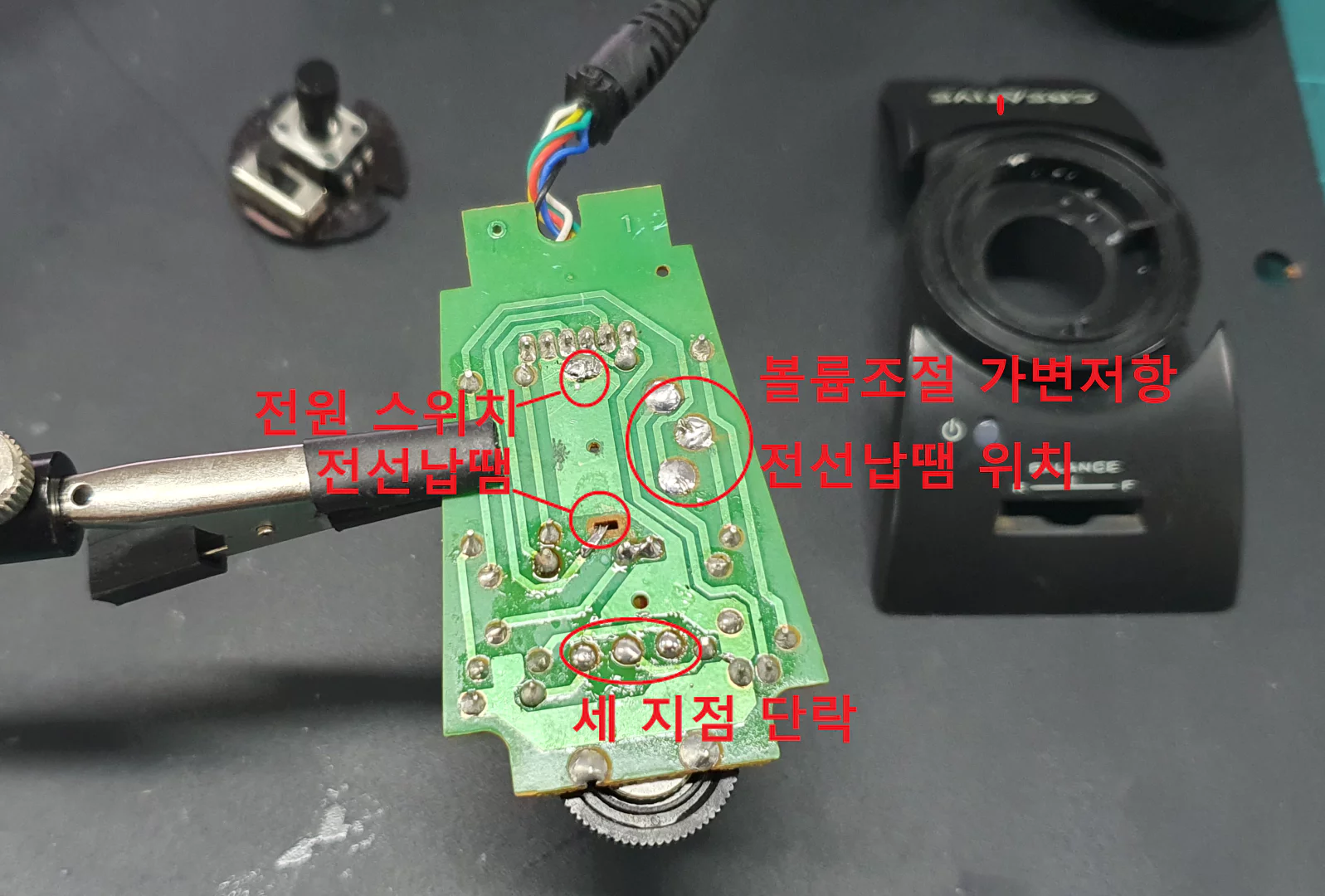

납땜 위치는 위 그림과 같습니다.

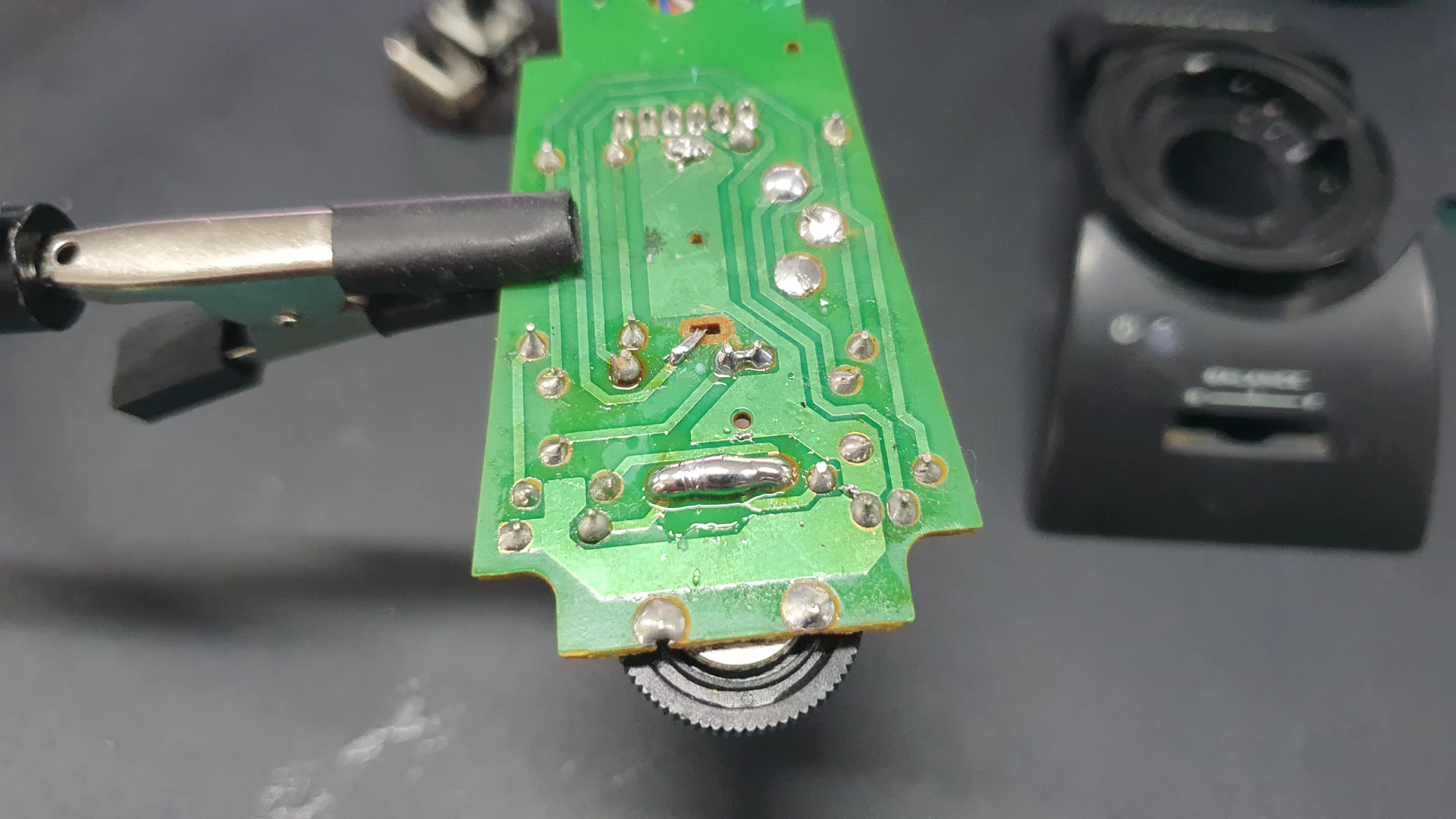

우선 제일 쉬운거부터 합시다!! 하단 패닝접점 3개를 하나로 이어줘 패닝 비활성화 시켰습니다. 모두 단락되었으니 이제 고장 난 패닝용 가변저항 영향 받지 않습니다.

납땜을 완료하고 가변저항 실장 구멍으로 전선들을 뽑아낸 모습입니다.

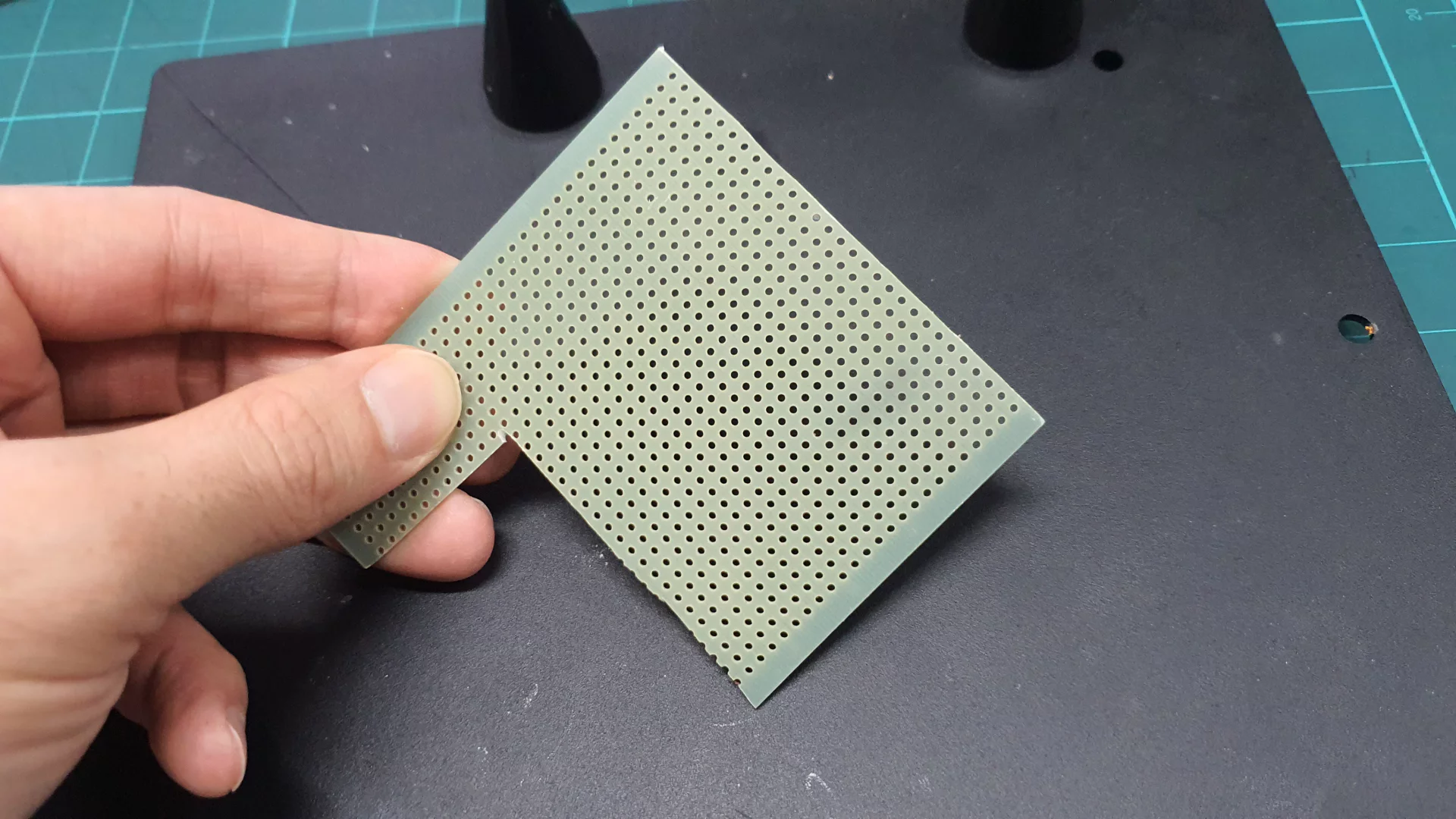

이제 전원스위치랑 볼륨조절용 가변저항을 실장할 만능기판을 가공해봅시다
가공에는 미니 핸드글라인더인 드레멜 을 사용하였습니다.

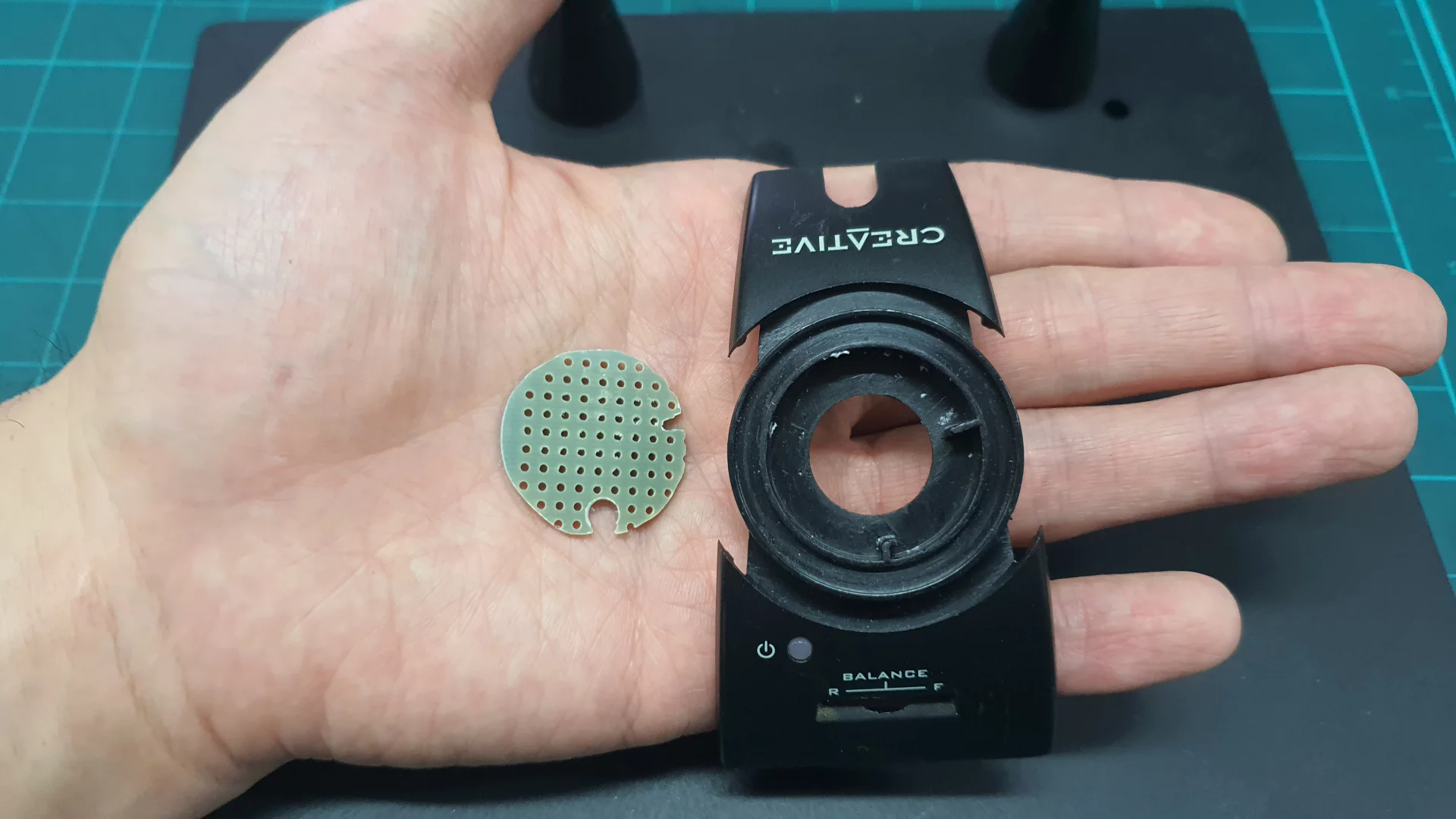

크기가 딱 맞쥬??

쏘옥~ 들어가쥬???

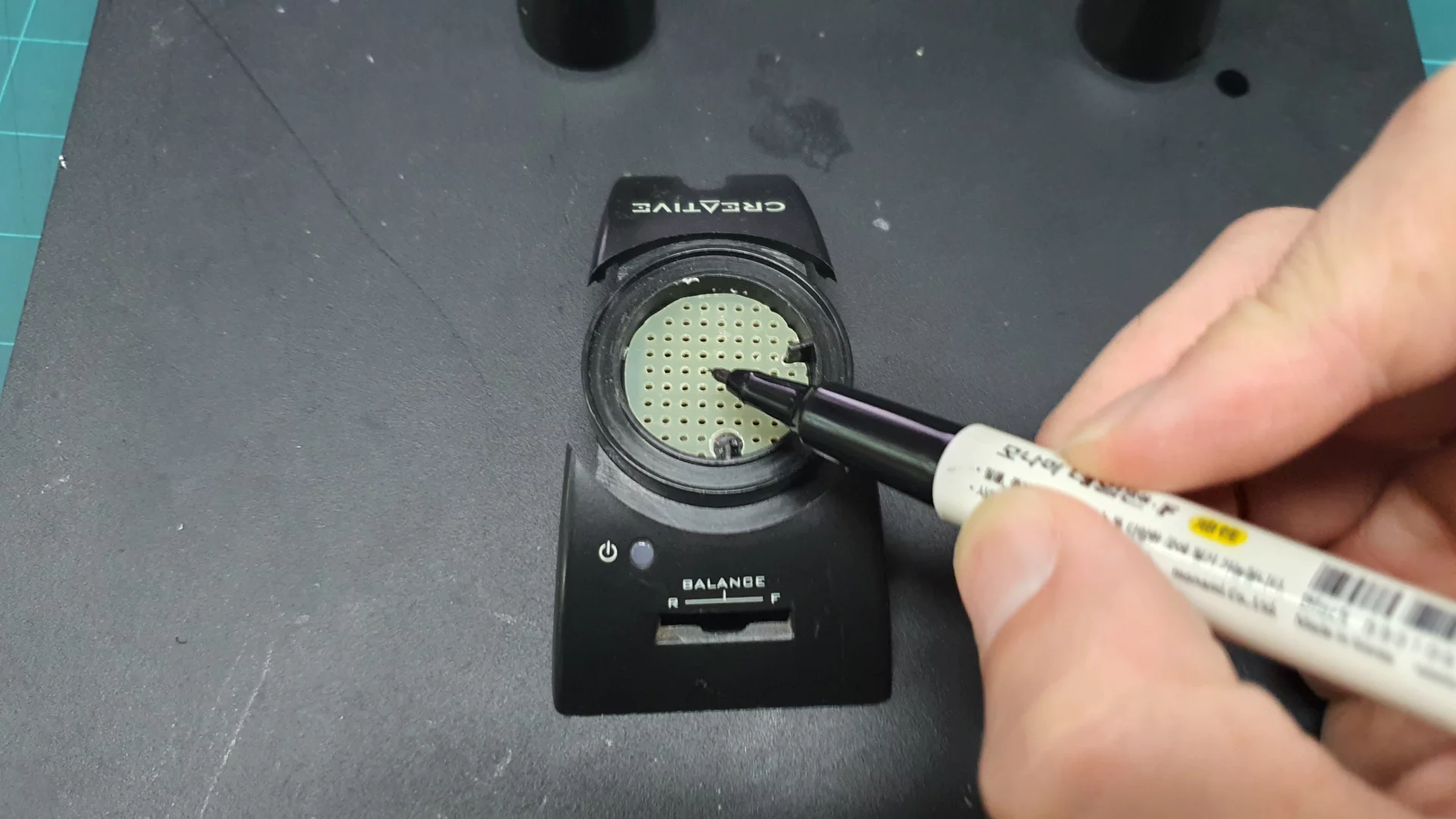

근데 색깔이 너무 튀네요.. 싼마이 색깔이랄까… 네임펜으로 색칠공부 합시다. 검은색 만능기판 구매하고 배송기다리느니 급조를 선택하겠습니다.

만능기판에 전원 딥스위치랑 볼륨조절용 가변저항을 실장했습니다.
이제 납땜차례입니다.

쏘옥~

납땜의 시간입니다. 빨간색 선과 검은색 선이 전원 입니다.
흰색과 주황색 노란색은 가변저항 3 접점입니다.

완성된모습니다. 전선은 대충 꾸겨넣고 만능기판은 3M 강력 양면테이프로 붙여 고정합시다.
본드로 고정하면 더 확실하겠지만 혹시나 고장날까 싶어 양면테잎으로 썼습니다.
~~(이제 좀 보내줄때도 되지 않았냐.. 20년 넘었다면서..)~~

오~~~ 잘되네요…

이제 30년 채웁시다
